31
3061150_0909
Измерение параметров отходящих газов
и воздуха, подаваемого для горения
Измерение отходящих газов и воздуха, подаваемого для горения выполняется на закрытом котле.
Измерение воздуха, подаваемого для горения
- Снят
ь винт с правого измерительного отверстия.
- Открыть газовый запорный кран.
- Ввести измерительный зонд.
- Запустить газовый настенный котел в эксплуатацию и
повернуть регулятор температуры в сервисный режим
(значок трубочиста). (Стетящаяся окружность мигает
желтым цветом.)
- Измерить температуру и содержание CO
2
.
При содержании CO
2
>0,3 % и испрользовании дымовой
трубы с воздуховодом и дымоходом „труба в трубе“
причина заключается в негерметичности дымохода,
которую необходимо устранить.
- По окончанию измерения выключить котел, вытащить
измерительный зонд и закрыть измерительное отверстие.
При этом обратить внимание на правильность посадки
винта!
Измерение параметров отходящих газов
При открытом измерительном отверстии возможно
утечка отходящих газов в помещение котельной.
Существует опасность удушья.
- Снять винт с лев
ого измерительного отверстия.
- Открыть газовый запорный кран.
- Запустить газовый настенный котел в эксплуатацию и
повернуть регулятор температуры в сервисный режим
(значок трубочиста). (Стетящаяся окружность мигает
желтым цветом.)
- Ввести измерительный зонд.
- Измерить отходящие газы.
- По окончанию измерения вытащить измерительный зонд
и закрыть измерительное отверстие. При этом обратить
внимание на правильность посадки винта!
Внимание
Рис.: Запоная арматура
Газовый запорный кран
Выключатель
Рис.: Общий вид устройства регулирования
Регулятор температуры

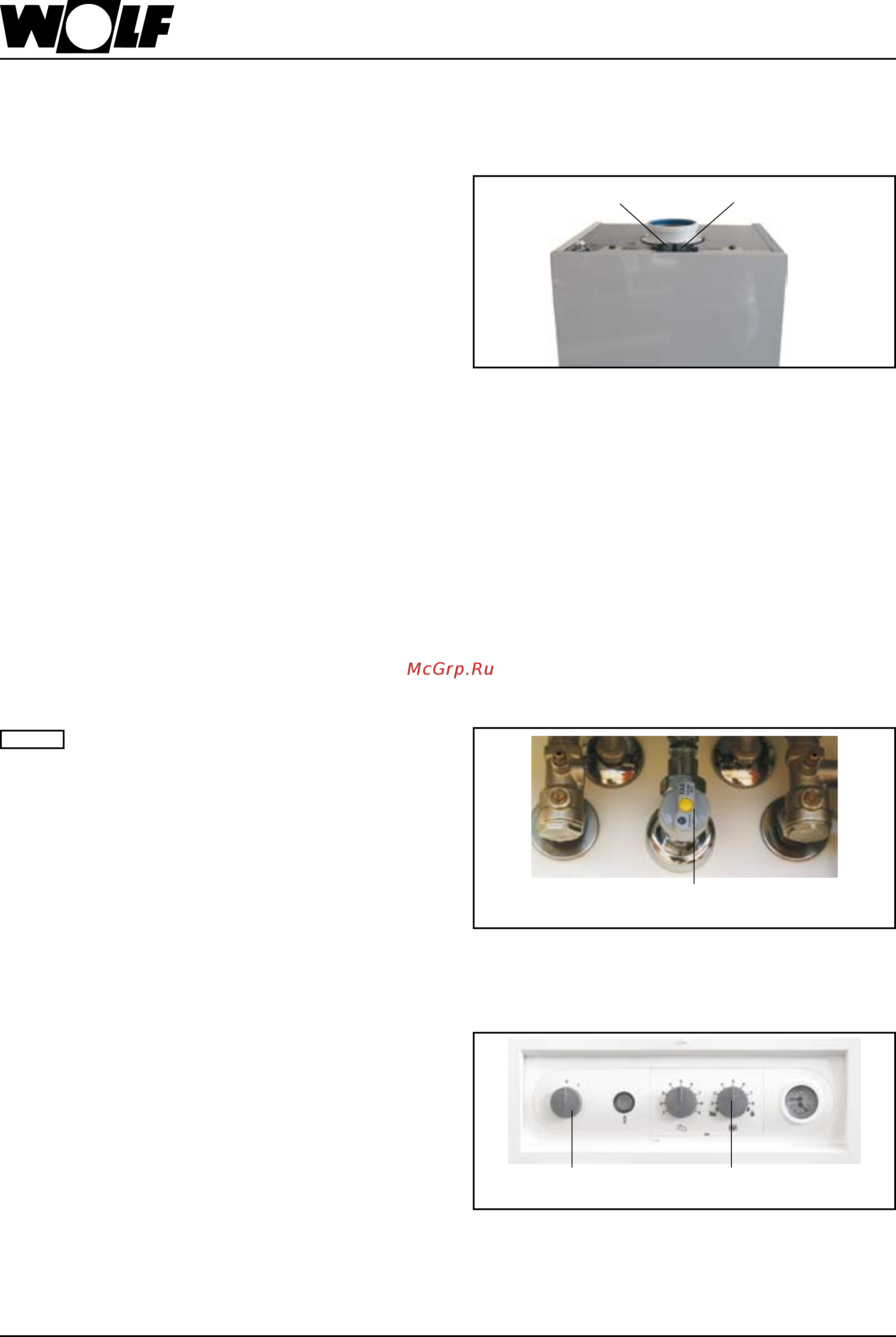

Рис.: Измерительные отверстия
Измерительное отверстие
„Отходящие газы“
Измерительное отверстие
„Воздух для горения“
