13
2. Функциональные кнопки F1~F5 (нумерация «сверху-вниз») для выбора режимов и
установок в активном меню.
3. Кнопка «Menu off» (выключает/ включает меню на экране осциллографа)
4. Регулятор Установка (многоцелевой регулятор M / Multifuncion)
5. Область функциональных клавиш: всего 12 кнопок.
6. Зона “Вертик. смещение” (содержит 3 кнопки и 4 регулятора): служит для вызова на
экран меню вертикальной системы и регулировки параметров входных каналов.
Кнопки «КАН1», «КАН2» предназначены для вызова настроек каналов 1/2, «МАТЕМ.»
- для доступа к меню математических операций с осциллограммами (5 функций: Ист1-
Ист2, Ист1+Ист2, Ист1*Ист2, Ист1/Ист2 и БПФ/FFT). Регуляторы «ВУРТИК СМЕЩЕНИЕ»
(2 шт) - для изменения вертикального положения уровня запуска выбранного канала
КАН1/ КАН2, а также установки «0»-смещения точки запуска (нажать для “УСТ. -0-”).
Регуляторы “Вольт/Дел.” (2 шт) - для изменения амплитуды сигнала канала КАН1/
КАН2 (изм. коэфф. вертикального отклонения).
7. Зона “Гориз. смещение” (содержит 1 кнопку “МЕНЮ ГОРИЗ.” и 2 регулятора): для
вызова на экран меню горизонтальной системы и регулировки параметров развертки.
Регулятор “ГОРИЗ СМЕЩЕНИЕ” предназначен для изменения точки запуска
(влево/вправо), регулятор “Время/дел.” - для изменения масштаба горизонтальной
развёртки (коэфф. развертки).
8. Зона органов управления “ЗАПУСК” (содержит 3 кнопки и 1 регулятор): для вызова
меню и настройки параметров системы запуска. Кнопка “MEНЮ” предназначена для
отображения на экране меню системы запуска; “50%” - установки значения уровня
запуска на уровень середины размаха сигнала, “ФОРС.ЗАП.” - кнопка
принудительного запуска; Регулятор “УРОВЕНЬ” – для плавного регулирования уровня
запуска (напряжения триггера) и установки «0»-уровня (нажать для “УСТ. -0-”).

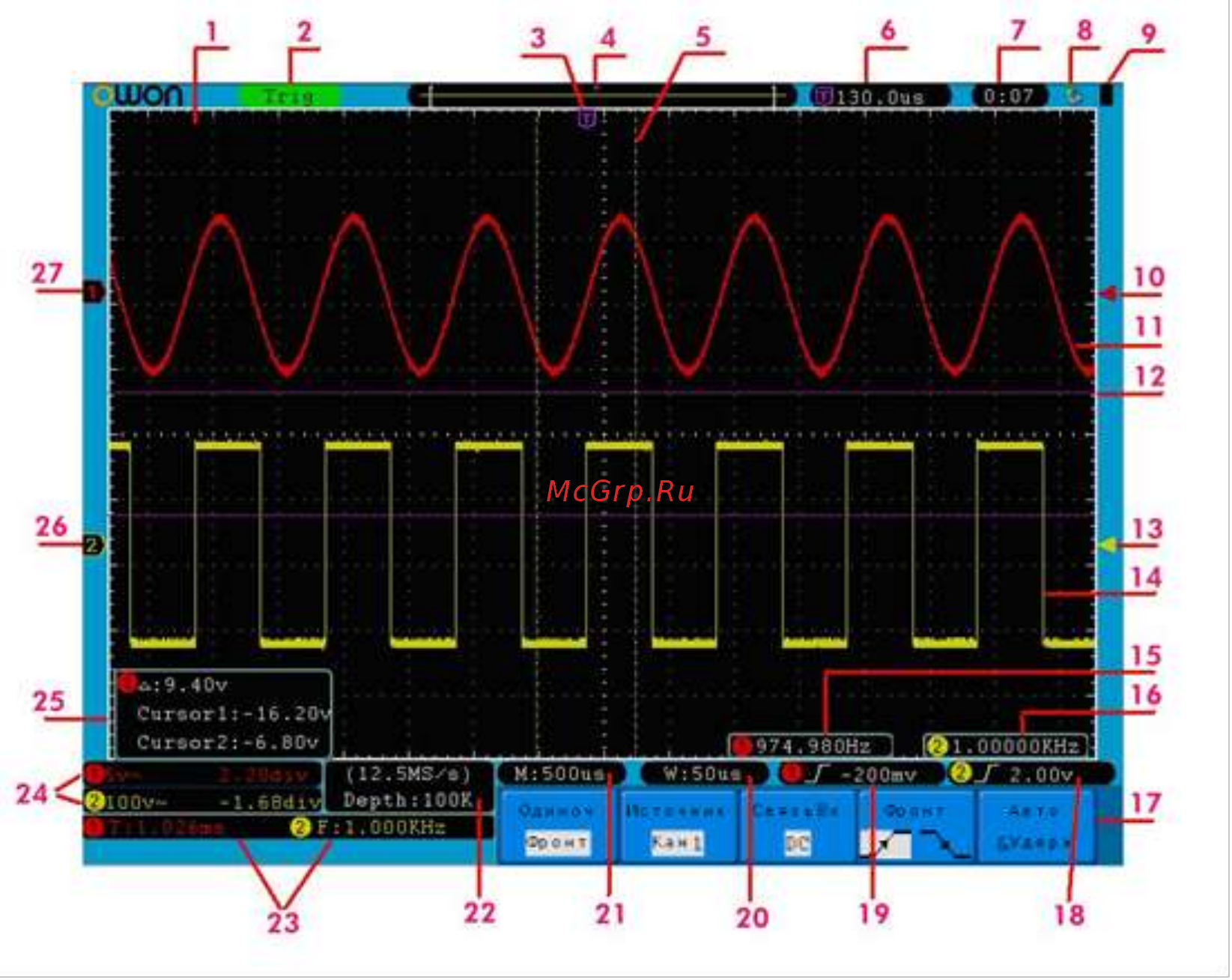

Символы индикации экрана осциллографа
Рис. 6-6 Окно осциллографа АКИП-4122
1. Область отображения входного сигнала (окно визуализации осциллограмм на
экране).
2. Окно состояния запуска (состояние системы при сборе данных):
