30
5.1.2 Для режима формирования постоянного тока
Шаг 1: Соедините черный измерительный провод с выходным гнездом «V Hz Tc mA-», а красный
измерительный провод с выходным гнездом «мA+».
Шаг 2: Убедившись в правильности выбора полярности, подсоедините другие концы проводов к
входу тестируемого оборудования.

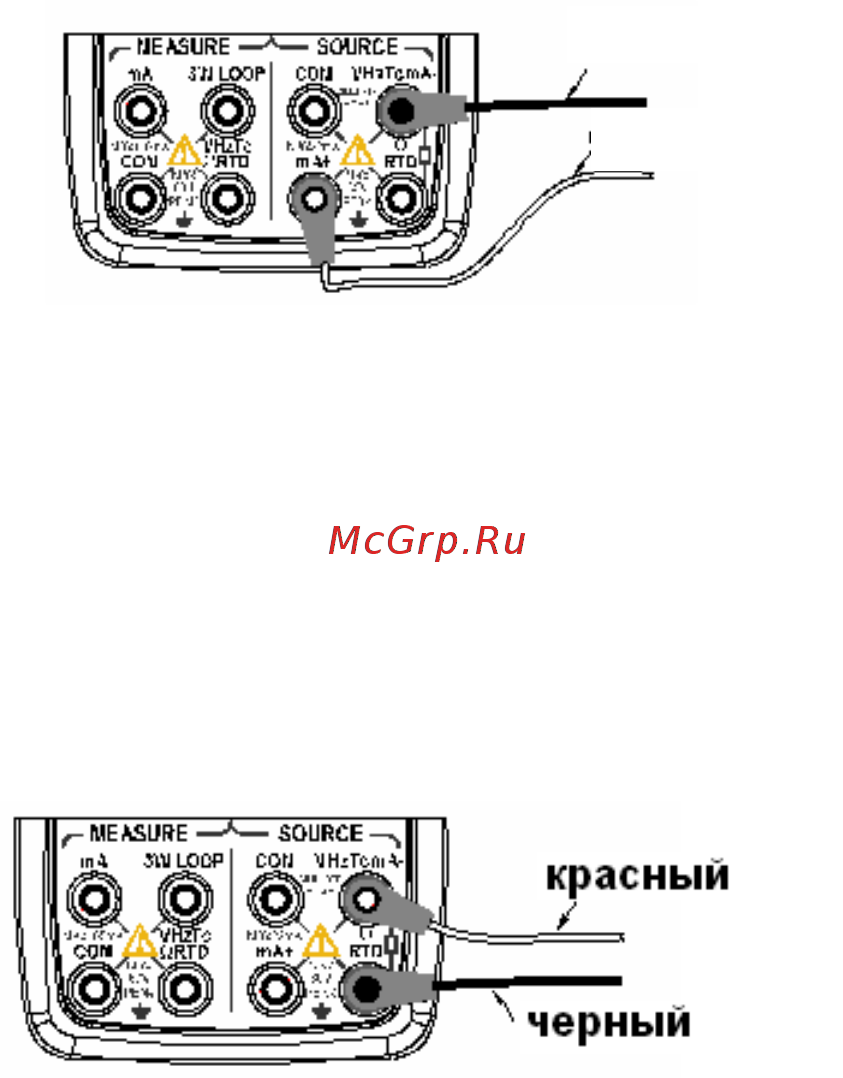

Рисунок 7. Выход сигналов в режиме формирования постоянного тока
5.1.3 Для режимов формирования сопротивления и статических характеристик термопреобразователя
сопротивления RTD
Шаг 1: Подсоедините черный измерительный провод к выходному гнезду «Ω RTD», а красный
измерительный провод к выходному гнезду «V Hz Tc mA-».
Шаг 2: Убедившись в правильности выбора полярности, подсоедините другие концы проводов к
тестируемому оборудованию.
красный
черный
