АКИП АКИП-7301 [37/128] Режим формирования сопротивления
![АКИП АКИП-7301 [37/128] Режим формирования сопротивления](/views2/1307989/page37/bg25.png)
36

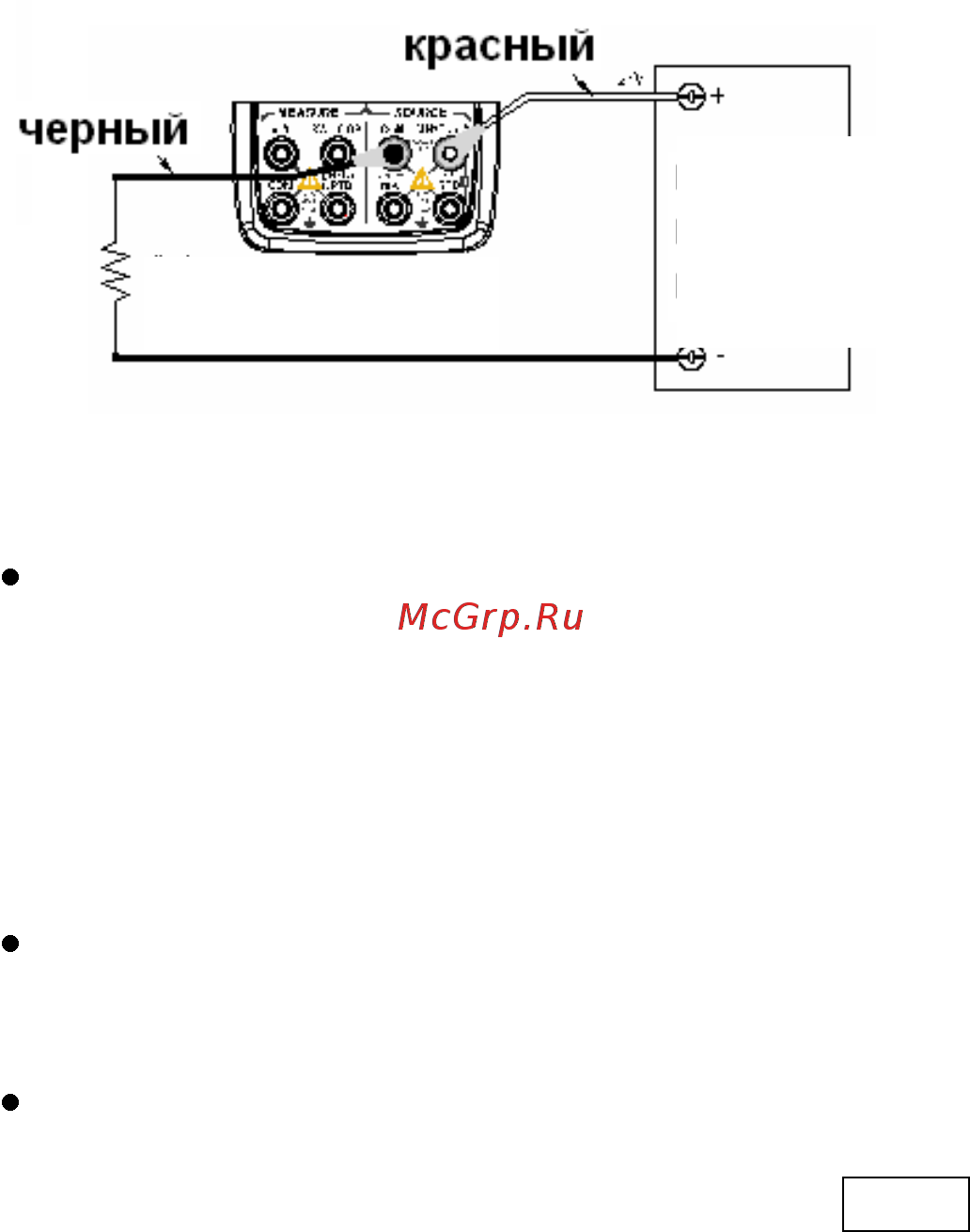

Рисунок 9. Формирование постоянного тока в токовой петле с внешним источником питания
6.4 Режим формирования сопротивления
Способ формирования сопротивления в калибраторе – это подача напряжения Ux,
соответствующего току Ix, протекающему через подключенное устройство. Так как заданное
сопротивление R=Ux/Ix, то через подключенное устройство протекает ток, величина которого
может лежать в пределах от 0,1 до 3 мА. Следовательно, калибратор корректно формирует
сопротивление только для тех устройств, в которых возможно протекание тока в указанных
пределах. В противном случае реализация данного метода формирования сопротивления будет
давать большую погрешность.
В значении формируемого сопротивления не учитывается сопротивление (около 0,1 Ом)
соединительных проводов. Для получения более точного значения сопротивления используете 3-х
или 4-х проводную схему подключения исследуемого устройства.
Если эквивалентная емкость подключенного устройства более 0,1 мкФ, то значение
формируемого сопротивления будет некорректным.
Шаг 1: Правой кнопкой выбора функции FUNC (ФУНКЦИЯ) выберите функцию формирования
сопротивления. Необходимый диапазон значений сопротивления, выберите из значений 400 Ом,
внешний
источник
питания
24 В
токовая петля
