37
4 кОм и 40 кОм, нажимая клавишу RANGE (ДИАПАЗОН). В нижней части ЖК-экрана будет
отображаться значение по умолчанию и единица измерения выбранной функции формирования.
Шаг 2: Установите необходимое значение выходного сопротивления, используя сдвоенные
клавиши «»/«». Каждая сдвоенная клавиша «»/«» соответствует, расположенному над ней
разряду числового значения на ЖК-экране. Каждое нажатие верхней или нижней части клавиши
«»/«» соответственно увеличивает или уменьшает, расположенное над ней значение. После
перехода значения через 9 или 0 происходит соответствующее изменение на единицу старшего или
младшего разряда и дальнейшее изменение текущего разряда, что позволяет осуществлять
непрерывное изменение значения выходного сигнала. При длительном нажатии клавиш «»/«»
значения изменяются автоматически. Значение выходного сигнала не изменяется, если достигнуто
Максимальное или Минимальное значение. Нажатие клавиши ZERO (НОЛЬ) приводит к сбросу
установленного значения и замене его на значение по умолчанию (0).

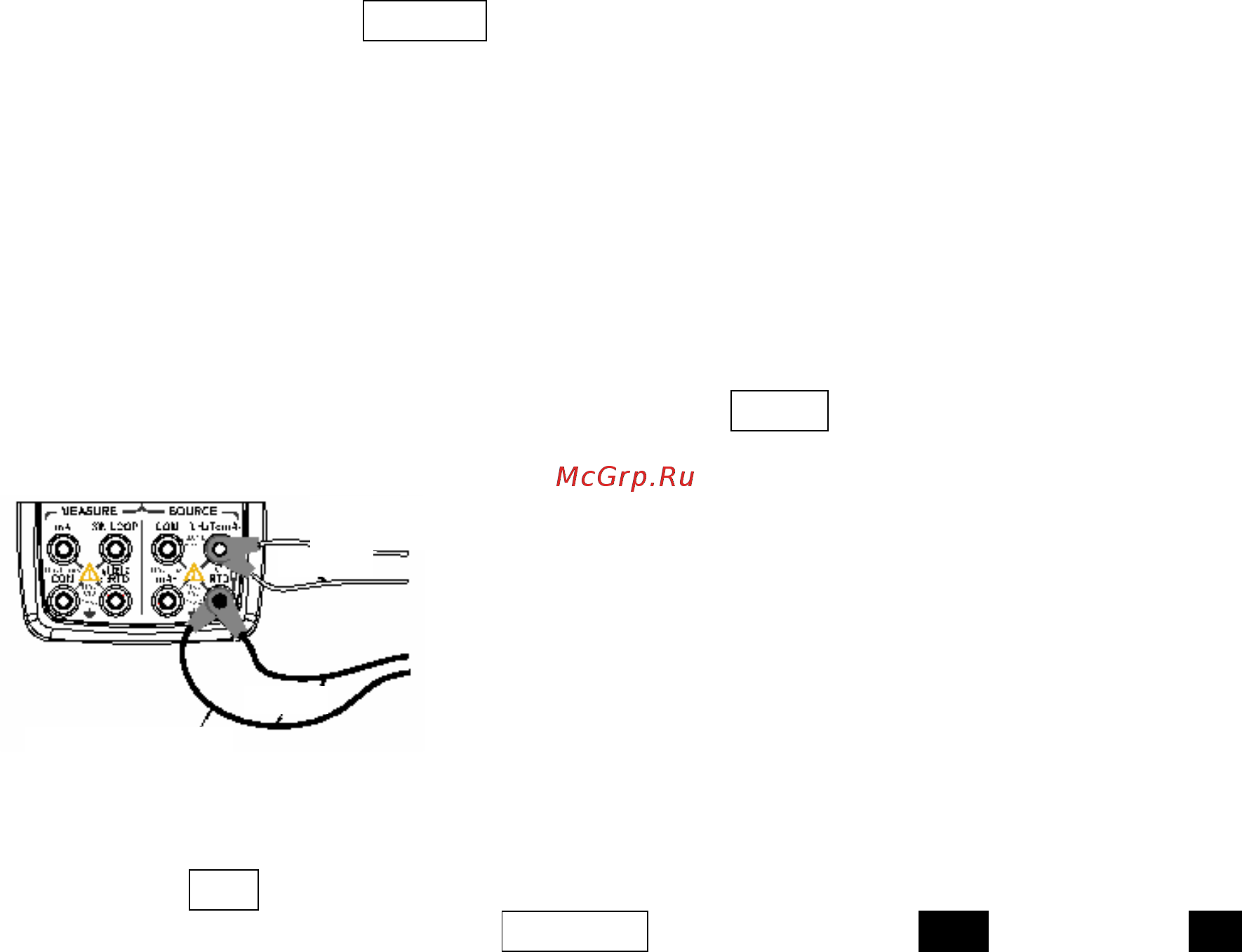

Рисунок 10. Трех- и четырехпроводная схема подключения
SOURCE
Шаг 3: Нажатие клавиши ON (ВКЛ) приводит к выдаче на выходные гнезда заданного значения
сопротивления и к смене показаний в строке SOURCE на ЖК-экране с OFF (ВЫКЛ) на ON
(ВКЛ).
красные
4-ре провода
черные
1-н провод
