55

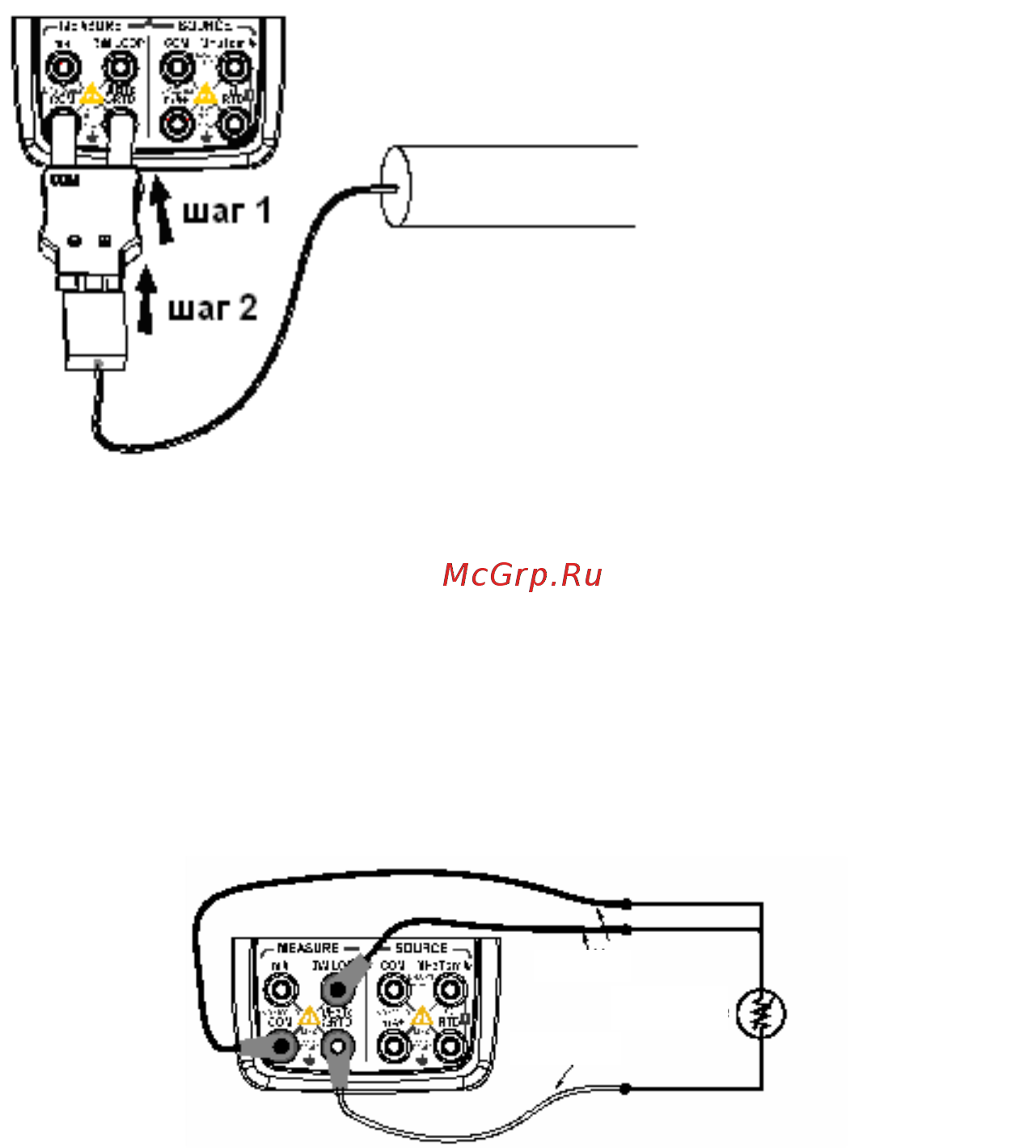

Рис. 14. Измерение температуры с помощью термопары
Схема трехпроводного подключения при измерении температуры при помощи
термопреобразователя сопротивления RTD (Рисунок 15)
Шаг 1: Подсоедините один черный измерительный провод к входному разъему «COM», а другой
черный провод к разъему «3W». Подсоедините красный измерительный провод к входному
разъему «VHZTC ΩRTD».
Шаг 2: Подсоедините три зажима кабелей к измерительным разъемам тестируемого оборудования,
убедившись в соответствии полярностей подключения.
Рис. 15. Схема трехпроводного подключения термопреобразователя сопротивления RTD
ТЕМПЕРАТУРА ПРОЦЕССА
красный
черные
RTD
