Denyo DCA-500SPK 60Hz [35/44] Пульт контроля
![Denyo DCA-500SPK 60Hz [35/44] Пульт контроля](/views2/1308352/page35/bg23.png)
--
33

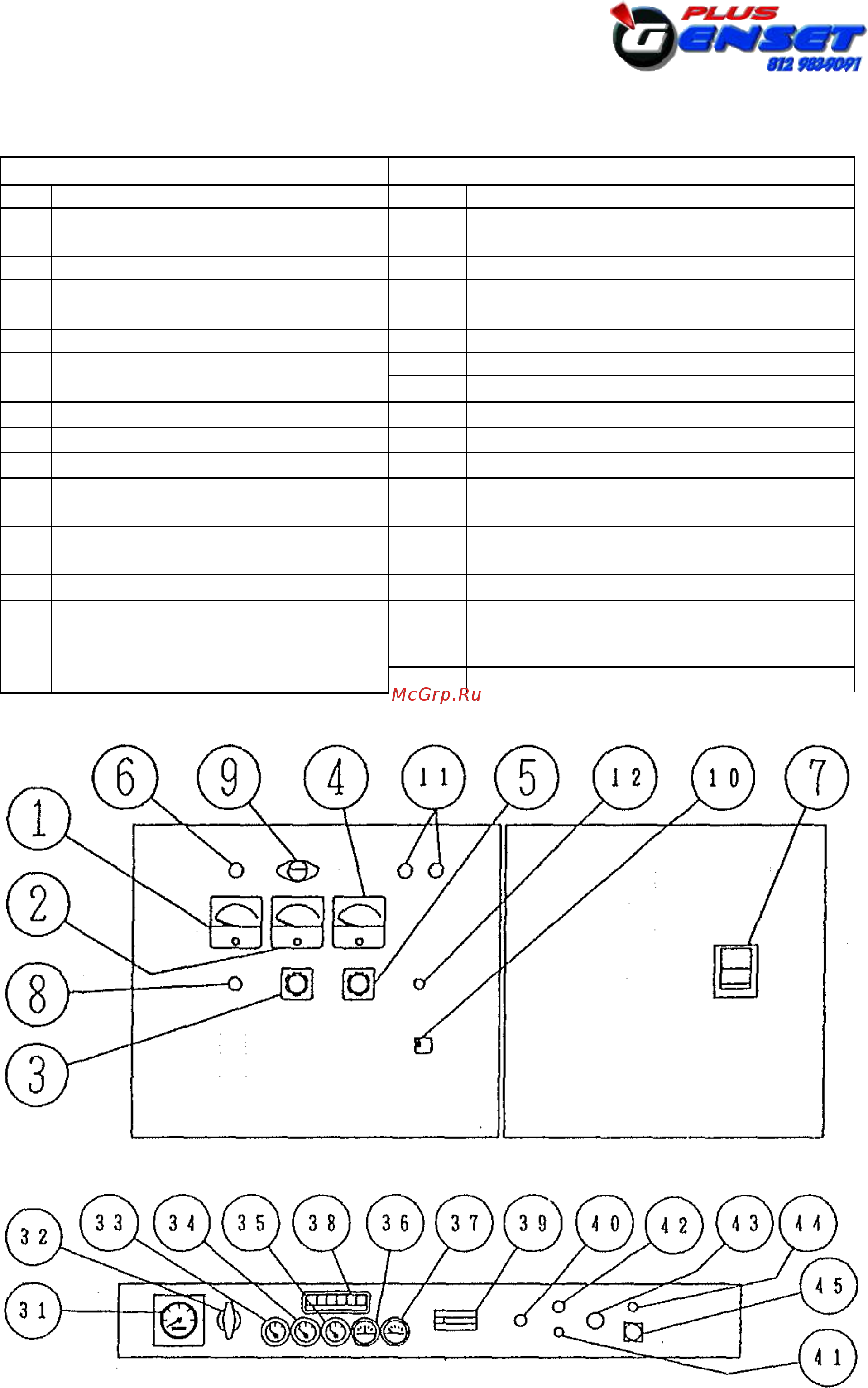

11. ПУЛЬТ КОНТРОЛЯ И ПУЛЬТ УПРАВЛЕНИЯ
ПУЛЬТ КОНТРОЛЯ
ПУЛЬТ УПРАВЛЕНИЯ
№
НАЗВАНИЕ
№
НАЗВАНИЕ
1
ЧАСТОТОМЕР
3 1
ТАХОМЕТР
2
АМПЕРМЕТР ПЕРЕМЕННОГО ТОКА
3 2
ДРОССЕЛЬНЫЙ РЫЧАГ
3
ПЕРЕКЛЮЧАТЕЛЬ АМПЕРМЕТРА
3 3
ИЗМЕРИТЕЛЬ ДАВЛЕНИЯ МАСЛА
3 4
ИЗМЕРИТЕЛЬ ТЕМПЕРАТУРЫ МАСЛА
4
ВОЛЬТМЕТР ПЕРЕМЕННОГО ТОКА
3 5
ИЗМЕРИТЕЛЬ ТЕМПЕРАТУРЫ ВОДЫ
5
ПЕРЕКЛЮЧАТЕЛЬ ВОЛЬТМЕТРА
3 6
АМПЕРМЕТР ЗАРЯДКИ
3 7
ИЗМЕРИТЕЛЬ УРОВНЯ ТОПЛИВА
6
КОНТРОЛЬНАЯ ЛАМПОЧКА
3 8
КОНТРОЛЬНЫЙ ДИСПЛЕЙ
7
ПРЕДОХРАНИТЕЛЬ
3 9
ПЕРЕКЛЮЧАТЕЛЬ БАТАРЕИ
8
РЕГУЛЯТОР НАПРЯЖЕНИЯ
4 0
ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ
9
ПАНЕЛЬНЫЙ ИНДИКАТОР
4 1
ПЕРЕКЛЮЧАТЕЛЬ ПРЕДВАРИТЕЛЬНОГО
ПРОГРЕВА
1 0
ПЕРЕКЛЮЧАТЕЛЬ ПАНЕЛЬНОГО
ИНДИКАТОРА
4 2
ЛАМПОЧКА ПРЕДВАРИТЕЛЬНОГО
ПРОГРЕВА
1 1
ЛАМПОЧКА СИНХРОНИЗАЦИИ
4 3
КНОПКА АВАРИЙНОЙ ОСТАНОВКИ
1.2
ПЕРЕКЛЮЧАТЕЛЬ «ОТДЕЛЬНО-
ПАРАЛЛЕЛЬНО»
4 4
ЛАМПОЧКА «ВНИМАНИЕ! ОБОРУДОВАНИЕ
РАБОТАЕТ»
4 5
ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТИ
ПУЛЬТ КОНТРОЛЯ
ПУЛЬТ УПРАВЛЕНИЯ
