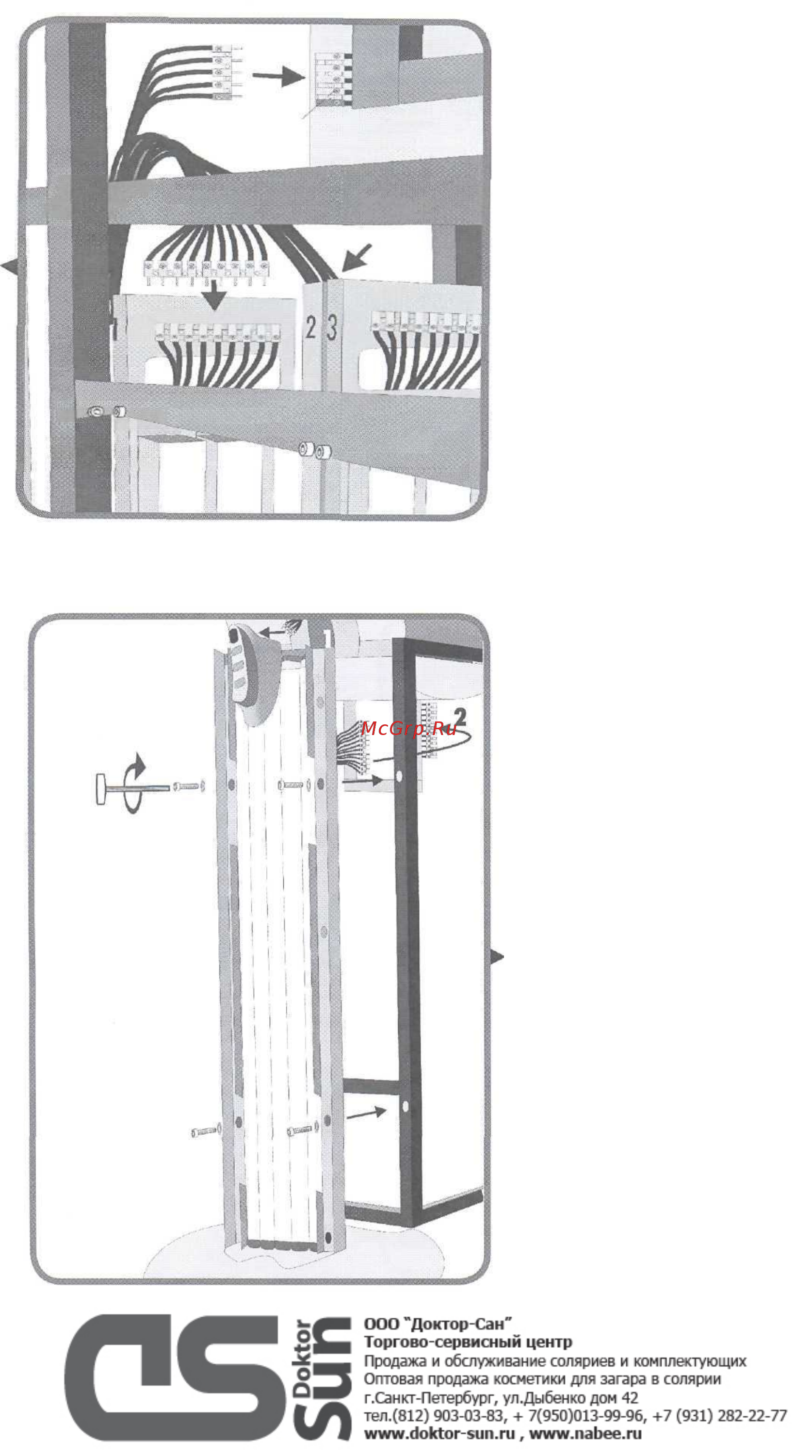

Соедините разъемы
кабеля дверных панелей с
электрическими платами
колонны, соблюдая
расцветку .
Убедитесь , чтобы
кабели в « натяг » не шли .
Соедините верхний разъем
к пульту управления
солярием и нижний разъем
как показано на рисунке ,
соблюдая расцветку.
Закрепите центральную
панель к колонне с
помощью четырех болтов
М6*20 и четырех шайб.
