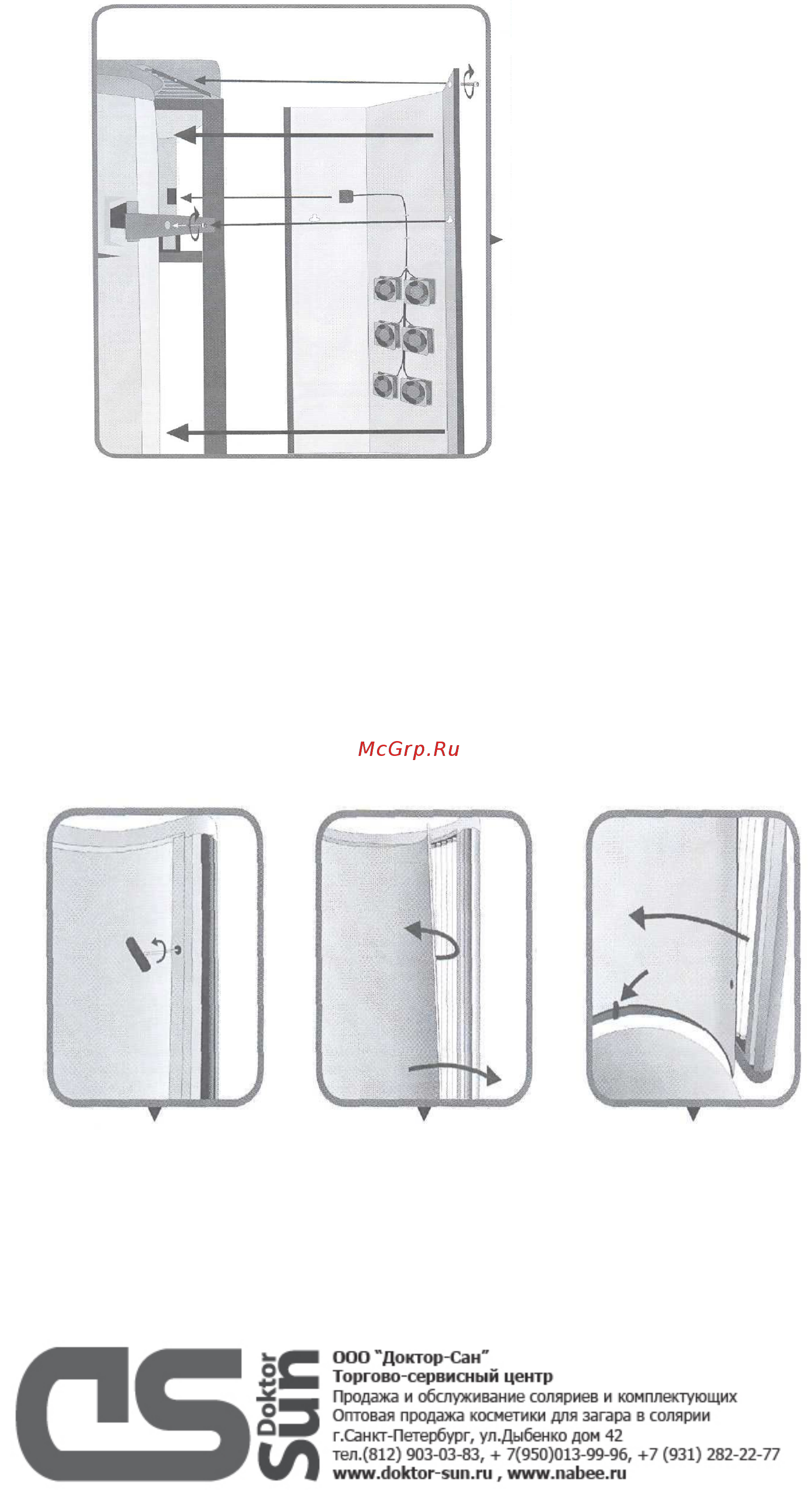

Закрепите заднюю крышку ,
как показано на фото .
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питания – 3-х фазное 380 вольт
Минимальная защита – 3*20 А
Мощность – 9,22 kW
Количество ламп – 48 шт по 180 ватт с лицевой системой или без.
Вес – 334 кг.
Вес с упаковкой – 423 кг.
Снятие и установка акриловых стекол
Поверните на 90
градусов два
держателя стекла.
Снимите
акриловое стекло.
При установке стекла,
обратите внимание на
нижний держатель стекла.
