15
1
—
——————————————————————————————————————————
—
———————————————————————————————————————————————————————————————————————————

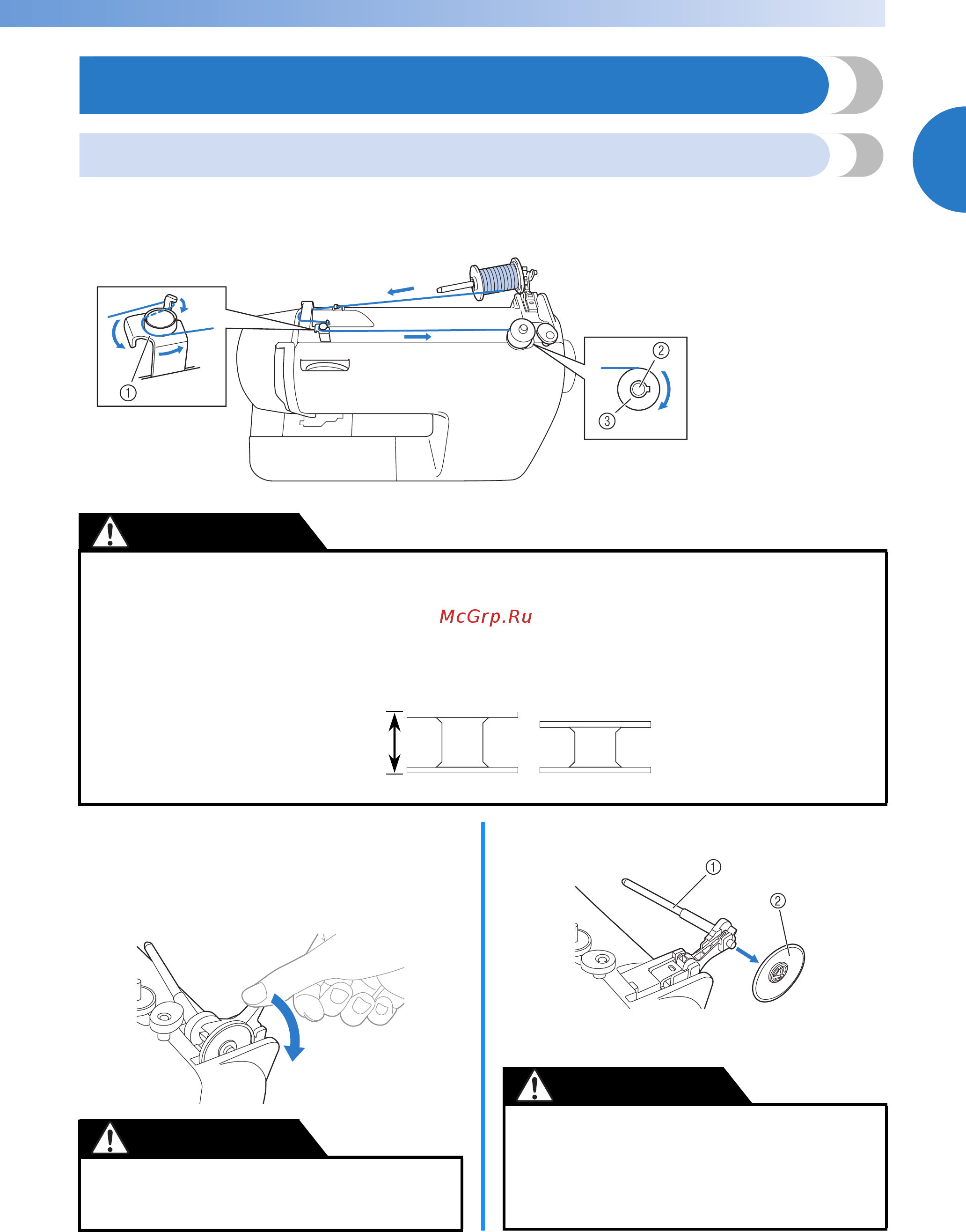

ЗАПРАВКА МАШИНЫ
Намотка шпульки
В этом разделе описывается намотка нити на шпульку.
• Подробнее о быстрой намотке шпульки см. с. 18.
a
Нажмите пальцем на рычаг стержня
для установки катушки, как показано
на рисунке.
X Стержень для установки катушки
поднимается вверх.
b
Снимите фиксатор катушки.
a Стержень для катушки
b Фиксатор катушки
a Нитенаправитель
устройства
намотки шпульки
b Вал устройства
намотки шпульки
c Шпулька
●
Используйте только шпульки (номер по каталогу: SFB), предназначенные для этой
швейной машины. Использование других шпулек может привести к повреждению машины.
● Входящая в комплект поставки шпулька предназначена для данной машины. Если
использовать шпульки других моделей, машина не будет работать надлежащим образом.
Используйте только шпульки, прилагаемые к этой машине, или шпульки того же типа
(номер по каталогу: SFB).
ОСТОРОЖНО!
Реальный размер
Для данной модели Для других моделей
11,5 мм
● Не тяните за стержень, чтобы его
поднять. В противном случае стержень
может погнуться или сломаться.
ОСТОРОЖНО!
● При намотке шпульки необходимо
поднять стержень для установки
катушки. Если использовать
устройство намотки шпульки, не
подняв стержень для установки
шпульки, нить может запутаться.
ОСТОРОЖНО!
