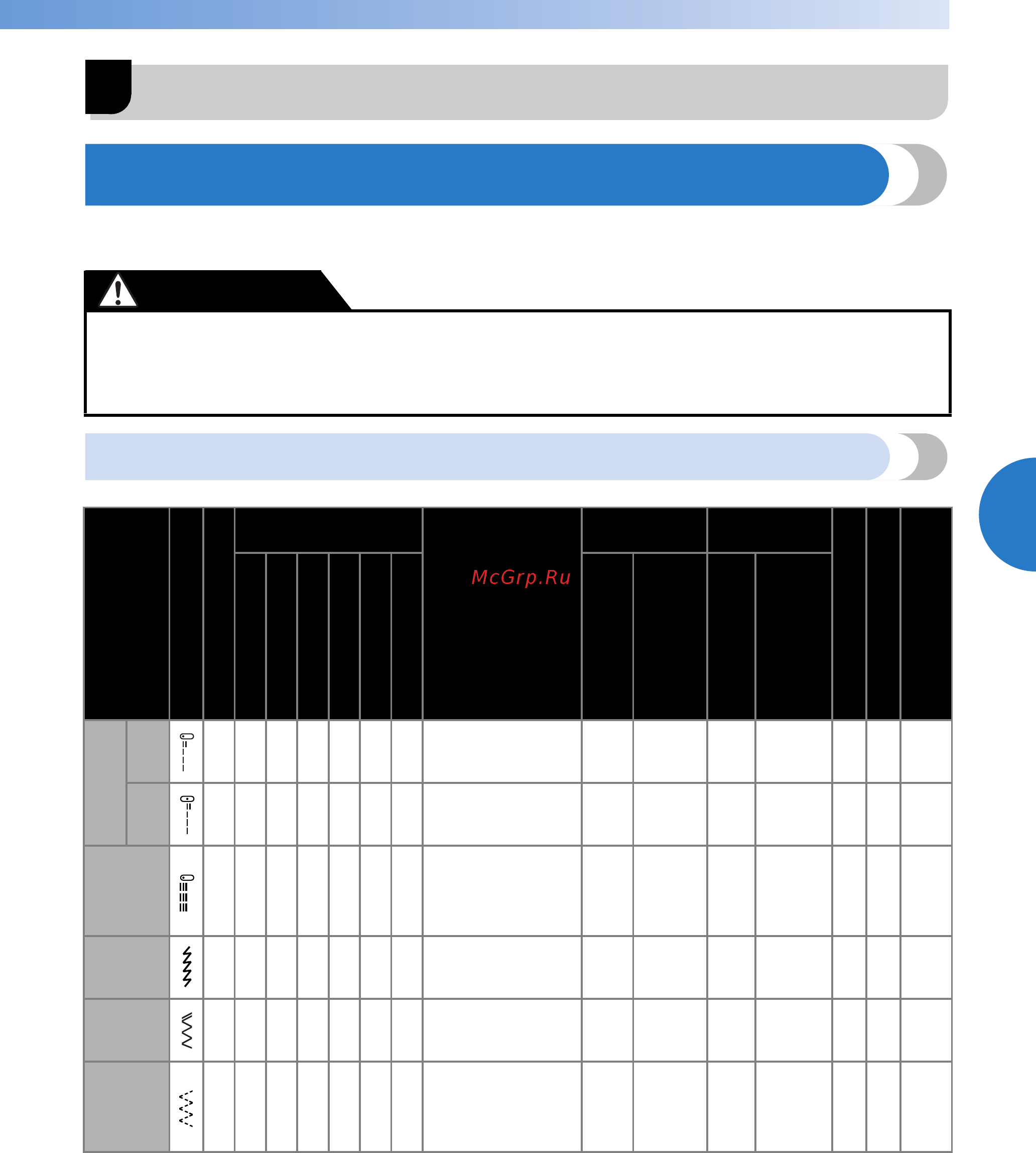

Brother STYLE 50E [77/104] Приложение
![Brother STYLE 50E [77/104] Приложение](/views2/1026484/page77/bg4d.png)
75
4
—
———————————————————————
—
——————————————————————————————————————————————————————————————————————————————————————————————
4 ПРИЛОЖЕНИЕ
НАСТРОЙКИ СТРОЧЕК
В следующей таблице для основных строчек приводятся варианты применения, длина стежка и
ширина строчки, а также возможность использования двойной иглы.
Основные строчки
● При использовании двойной иглы ширина строчки должна составлять не более 5,0 мм. В
противном случае возможна поломка иглы или повреждение машины.
● Для работы с двойной иглой обязательно установите лапку для строчки “зигзаг” “J”. В
противном случае возможна поломка иглы или повреждение машины.
Название
строчки
Рисунок
Прижимная лапка
Номер строчки
Применение
Ширина строчки
[мм]
Длина стежка
[мм]
Двойная игла
Шагающая лапка
Шитье в обратном направлении/
выполнение усилительных
стежков
Модель с
70 строчками
Модель с
60 строчками
Модель с
50 строчками
Модель с
40 строчками
Модель с
30 строчками
Модель с
20 строчками
Авт.
режим
Ручная
настройка
Авт.
режим
Ручная
настройка
Прямая
Слева
J 000000000000
Простая строчка,
выполнение сборок
или защипов и т.д.
0,0 0,0–7,0 2,5 0,2–5,0 Нет
***
Да
*
Обр.
По
цент-
ру
J 010101010101
Вшивание молний,
простая строчка,
выполнение сборок
или защипов и т.д.
– – 2,5 0,2–5,0
Да
(J)
***
Да
*
Обр.
Тройная
эластичная
строчка
J 020202020202
Вшивание рукавов,
выполнение шаговых
швов брюк, шитье
эластичных
материалов,
декоративная строчка
0,0 0,0–7,0 2,5 1,5–4,0 Нет Нет
**
Усил.
Эластичная
строчка
J 030303030303
Шитье эластичных
материалов,
декоративная строчка
1,0 1,0–3,0 2,5 1,0–4,0
Да
(J)
Нет
**
Усил.
Строчка
“зигзаг”
J 040404040404
Обметывание краев и
пришивание
аппликаций
3,5 0,0–7,0 1,4 0,0–4,0
****
Да
(J)
***
Да
*
Обр.
3-
ступенчатый
“зигзаг”
J 050505050505
Обметывание краев
на среднем или
эластичном
материале,
пришивание тесьмы,
штопка и т.д.
5,0 1,5–7,0 1,0 0,2–4,0
****
Да
(J)
Нет
**
Усил.
*Обр.: Обратная строчка **Усил.: Усиление ***Не используйте обратную строчку.
****Установите ширину строчки 5,0 мм или менее.
