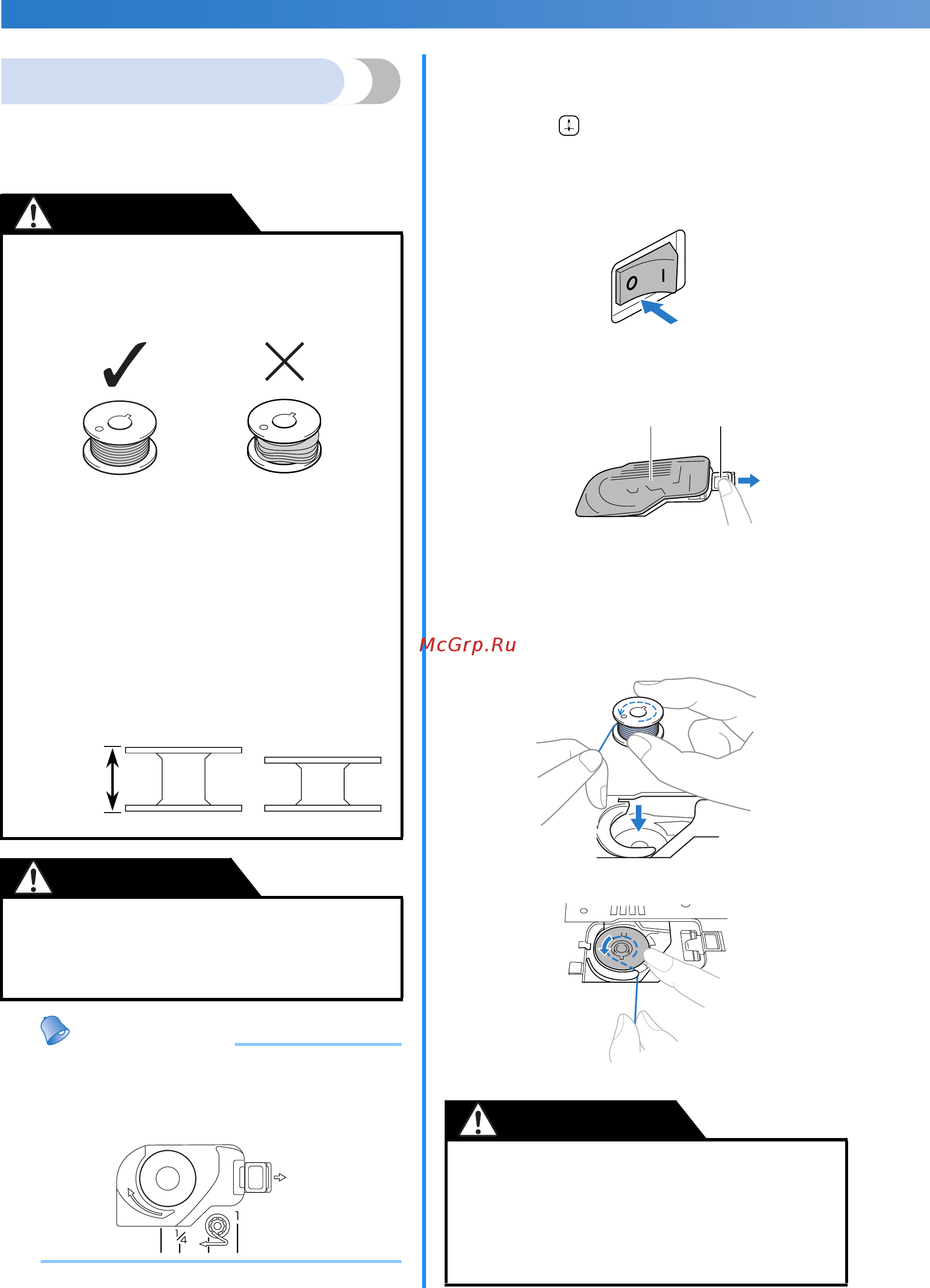

20
СВЕДЕНИЯ О ШВЕЙНОЙ МАШИНЕ ——————————————————————————————————————————————————————————————————————————————————
—
Заправка нижней нити
Установите намотанную шпульку в машину.
• Подробнее о системе быстрой заправки
нижней нити см. с. 21
Напоминание
● Направление заправки нижней нити
указано метками на крышке игольной
пластины. Заправляйте нить строго в
соответствии с этими обозначениями.
a
Поднимите иглу в крайнее верхнее
положение, повернув маховик на себя
(против часовой стрелки) или нажав
кнопку (Позиционирование иглы)
(если имеется) и поднимите рычаг
прижимной лапки.
b
Выключите швейную машину.
c
Сдвиньте фиксатор и откройте
крышку.
a Крышка
b Фиксатор
d
Установите шпульку таким образом,
чтобы нить выходила в направлении,
указанном стрелкой.
● Неправильная намотка шпульки может
быть причиной слабого натяжения
нити и вызвать поломку иглы при
шитье и привести к травме.
a Равномерная намотка
b Плохая намотка
●
Шпулька, входящая в комплект поставки,
разработана специально для этой
швейной машины. Если использовать
шпульки, предназначенные для других
моделей, машина не будет работать
нормально. Используйте только шпульки,
прилагаемые к машине, или шпульки того
же типа (номер по каталогу: SFB)
.
●
При заправке нити необходимо
выключить питание. При случайном
нажатии педали и последующем запуске
шитья можно причинить травму.
ОСТОРОЖНО!
1
2
Реальный размер
Для данной модели Для других моделей
11,5 мм
ОСТОРОЖНО!
● Убедитесь, что шпулька установлена так,
чтобы нить разматывалась вправо. Если
нить разматывается в неправильном
направлении, может произойти поломка
иглы или натяжение нити будет
неправильным.
12
ОСТОРОЖНО!
