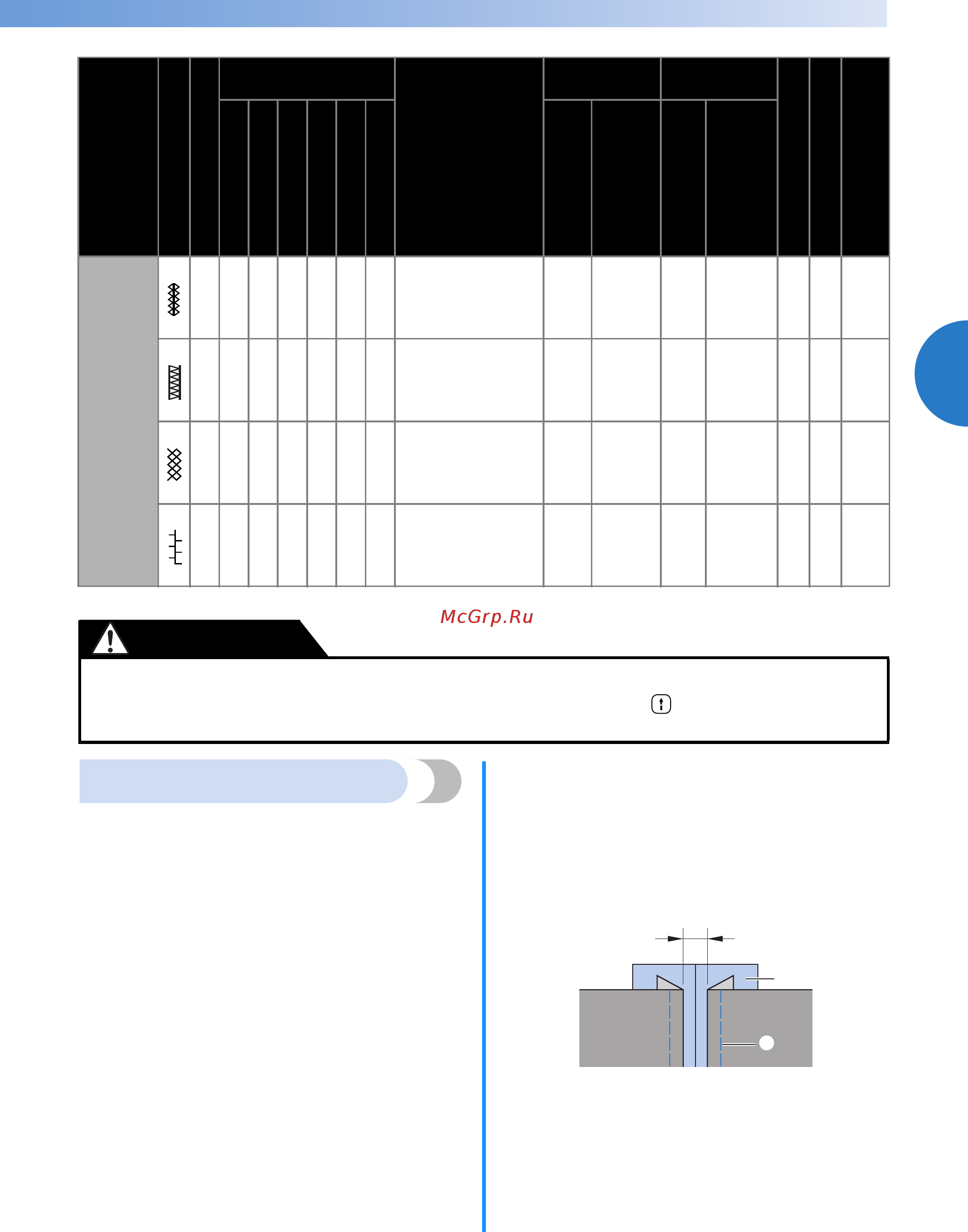

71
3
—
—————————————————————————————
—
————————————————————————————————————————————————————————————————————————————————————————
*Усил. = Усиление **Установите ширину строчки 5,0 мм или менее.
Строчка-мережка
Строчка через открытый шов называется
“строчкой-мережкой”. Она применяется при
изготовлении блузок и детской одежды.
Строчка будет выглядеть более нарядной, если
использовать толстую нить.
a
Подогните края деталей и приутюжьте
их.
b
Приметайте обе части, оставив между
ними зазор примерно 4,0 мм, на тонкую
бумагу или лист водорастворимого
стабилизатора.
• Если нарисовать линию по центру
бумаги или листа водорастворимого
стабилизатора, то шить будет легче.
a Тонкая бумага или растворимый
стабилизатор
b Наметочная строчка
c 4 мм
c
Установите лапку для строчки “зигзаг”
“J”.
Название
строчки
Рисунок
Прижимная лапка
Номер строчки
Применение
Ширина строчки
[мм]
Длина стежка
[мм]
Двойная игла
Шагающая лапка
Шитье в обратном направлении/
выполнение усилительных
стежков
Модель с
70 строчками
Модель с
60 строчками
Модель с
50 строчками
Модель с
40 строчками
Модель с
30 строчками
Модель с
20 строчками
Авт.
режим
Ручная
настройка
Авт.
режим
Ручная
настройка
Декоратив-
ная
строчка
N 252525 – – –
Декоративная
подшивка на тонком и
среднем материале с
полотняным
переплетением,
мережки и т.д.
5,0 1,5-7,0 3,5 1,5-4,0 Нет Нет
*
Усил.
N 26262624 – –
Декоративная
подшивка на тонком и
среднем материале с
полотняным
переплетением,
мережки и т.д.
5,0 1,5-7,0 4,0 1,5-4,0
**
Да
(J)
Нет
*
Усил.
N 272727 – – –
Декоративная
подшивка на тонком и
среднем материале с
полотняным
переплетением,
мережки и т.д.
5,0 1,5-7,0 2,5 1,5-4,0
**
Да
(J)
Нет
*
Усил.
N 282828 – – –
Декоративная
подшивка на тонком и
среднем материале с
полотняным
переплетением,
мережки и т.д.
5,0 1,5-7,0 2,0 1,5-4,0
**
Да
(J)
Нет
*
Усил.
● Прежде чем заменять прижимную лапку, обязательно выключите питание машины. В
противном случае при случайном нажатии педали или кнопки (“Пуск/Стоп”) машина
начинает шить и может нанести травму.
ОСТОРОЖНО!
1
2
3
