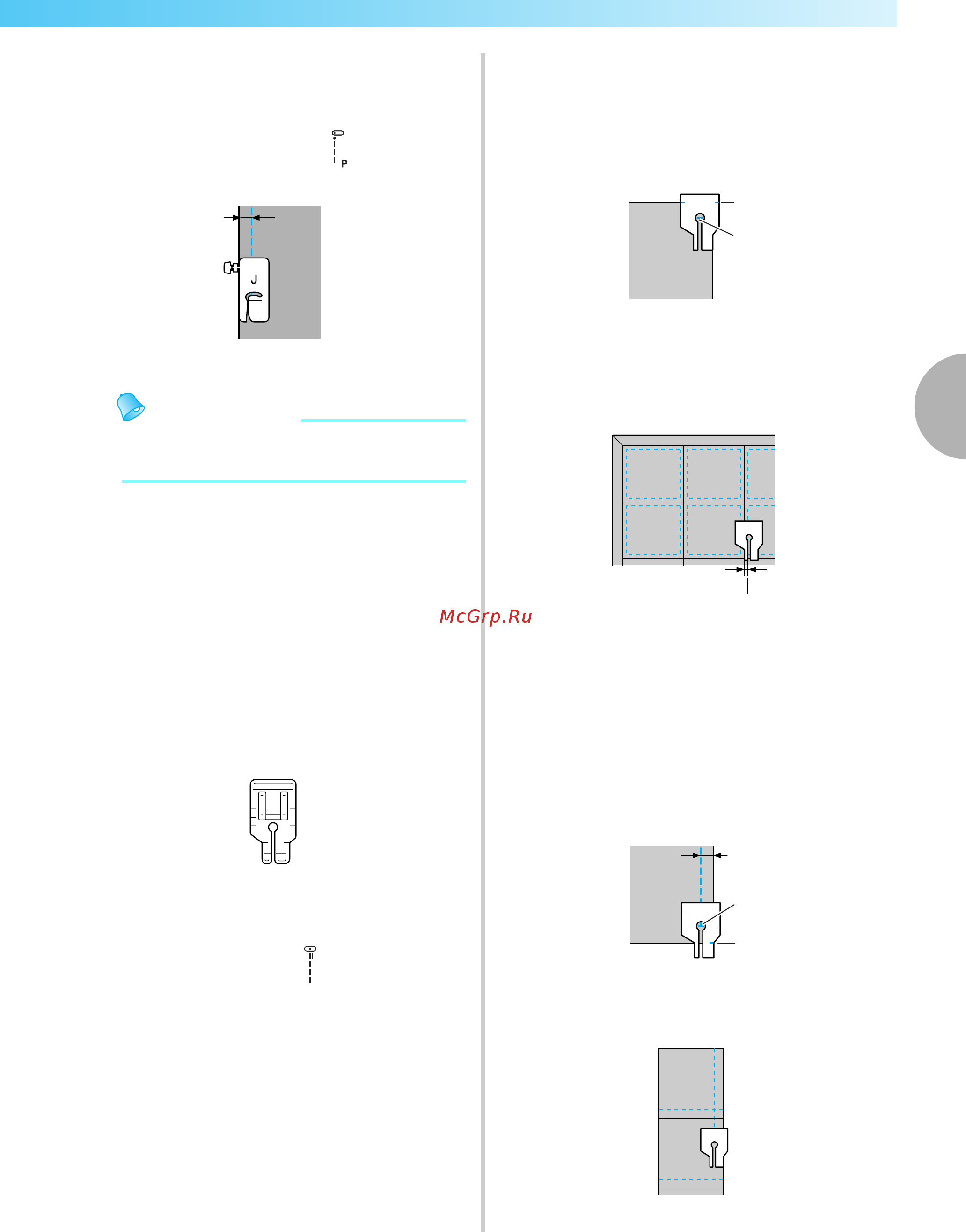

Аппликация, пэтчворк и выстегивание 103
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
3
■ Припуск на шов слева
Край материала должен совпадать с
левым краем прижимной лапки.
Используйте строчку
22
.
a 6,5 мм
Напоминание
z Для изменения ширины шва (положение
иглы) изменяйте ширину строчки.
■ Использование стегальной лапки
1/4 дюйма
При помощи стегальной лапки 1/4 дюйма
можно прошивать швы с припуском на шов
6,4 мм.
a
Сметайте или скрепите булавками
стачиваемые полотна материала вдоль
припуска на шов.
b
Установите стегальную лапку 1/4
дюйма.
• Подробнее см. раздел “Замена
прижимной лапки” (с. 41).
c
Выберите строчку
03
.
d
Совместите верхнюю метку на
стегальной лапке 1/4 дюйма с верхним
краем материала.
Совместите правый край материала с
правым краем узкой части стегальной
лапки 1/4 дюйма.
a Метка на стегальной лапке 1/4 дюйма
b Начало строчки
При шитье с припуском на шов совмещайте
левый край узкой части стегальной лапки 1/
4 дюйма с краем материала.
a Шов (3,2 мм)
e
Приступайте к шитью.
f
При достижении конца строчки
остановите швейную машину.
Продолжайте шитье до тех пор, пока метка
у нижнего края стегальной лапки 1/4 дюйма
не дойдет до нижнего края материала.
a 6,4 мм
b Конец строчки
c Метка на стегальной лапке 1/4 дюйма
1
1
2
1
2
3
1
