ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
40
d

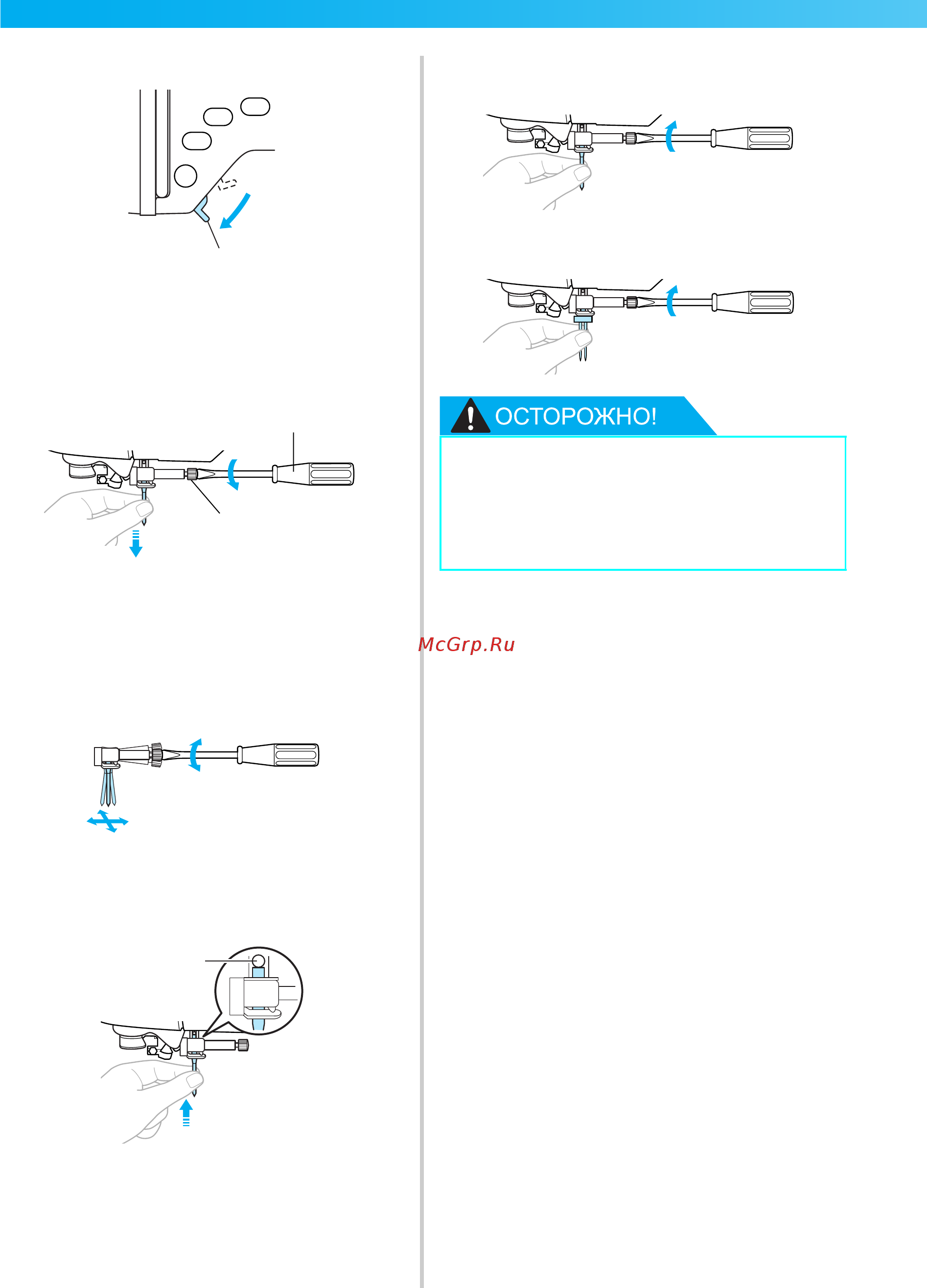

Опустите рычаг прижимной лапки.
a Рычаг прижимной лапки
e
Удерживая иглу левой рукой, с
помощью отвертки ослабьте винт
иглодержателя (против часовой
стрелке) и снимите иглу с машины.
a Отвертка
b Винт иглодержателя
• При ослаблении или затяжке винта
иглодержателя не прилагайте
чрезмерные усилия, так как это может
привести к повреждению некоторых
деталей машины.
f
Вставьте иглу плоской стороной к
задней части машины так, чтобы она
коснулась ограничителя.
a Ограничитель иглы
g
Удерживая иглу левой рукой, затяните
отверткой винт иглодержателя.
Двойная игла устанавливается таким же
образом.
1
2
1
1
● Вставьте иглу до упора и надежно
затяните винт иглодержателя
отверткой. В противном случае
возможна поломка иглы или
повреждение машины.
