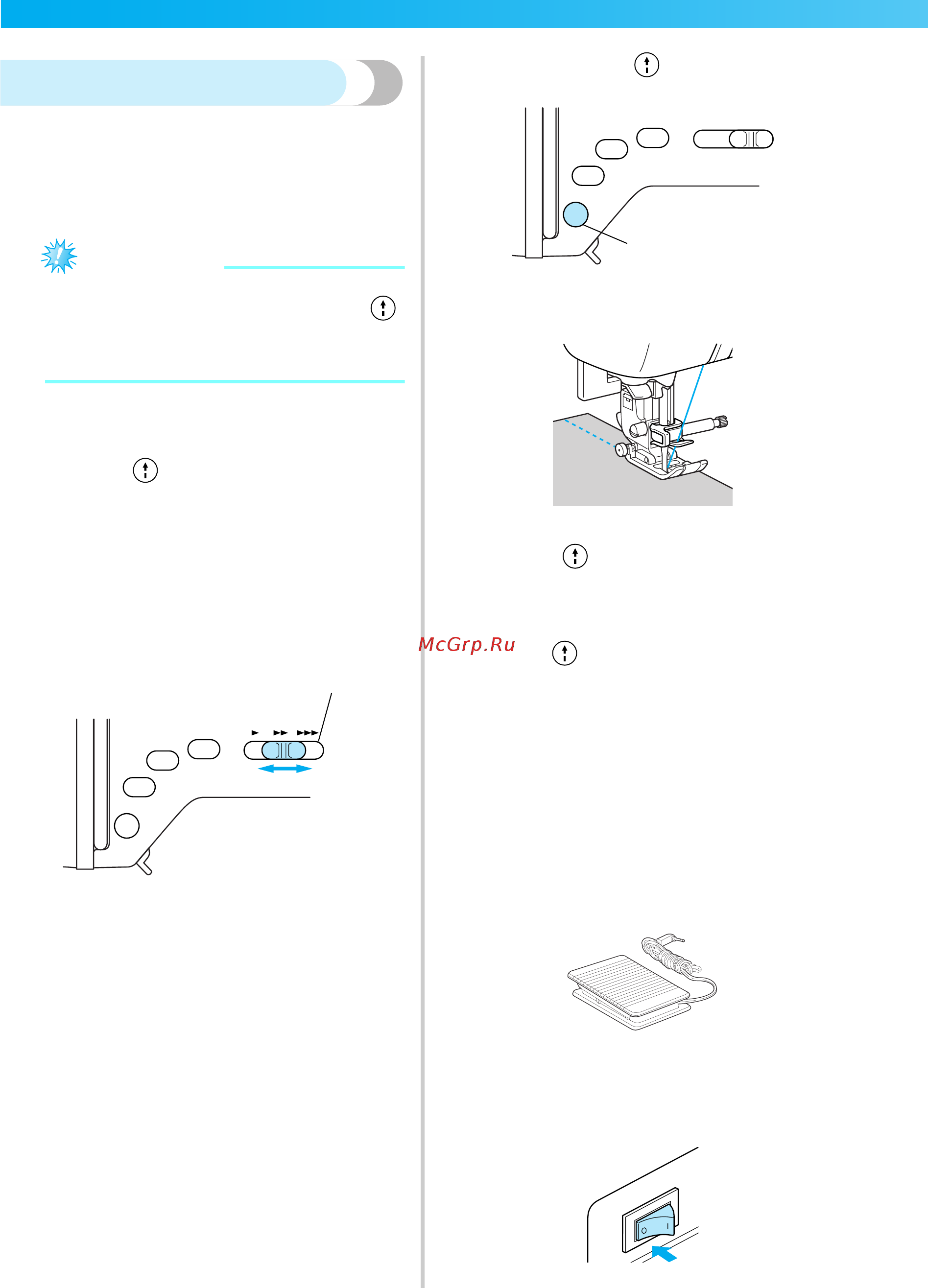

ОСНОВНЫЕ ОПЕРАЦИИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
52
Начало шитья
Если вы готовы приступить к шитью, можно
запускать швейную машину. Скорость шитья
можно изменять либо регулятором скорости
шитья, либо педалью.
Примечание
Внимание!
z Если подключена педаль, то кнопка
(Пуск/Стоп) не используется для пуска
или остановки машины.
■ Использование кнопок управления
Начинать и прекращать шитье можно кнопкой
управления (Пуск/Стоп).
a
Для выбора нужной скорости шитья
сдвиньте регулятор скорости влево или
вправо.
Чтобы шить на малой скорости, сдвиньте
регулятор скорости влево. Чтобы
увеличить скорость шитья, сдвиньте
регулятор вправо.
a Регулятор скорости шитья
b
Нажмите кнопку (Пуск/Стоп) один
раз.
a Кнопка “Пуск/Стоп”
X Машина начинает шить.
• Если после начала шитья удерживать
кнопку
(Пуск/Стоп) нажатой, машина
будет шить на малой скорости.
c
При достижении конца строчки нажмите
кнопку (Пуск/Стоп) один раз.
X Машина останавливается с опущенной в
материал иглой.
d
Если шитье закончено, поднимите иглу
и обрежьте нити.
X Подробнее см. раздел “Обрезка нитей”
(с. 55).
■ Использование педали
Машину можно запускать и останавливать с
помощью педали.
a
Выключите машину.
Перед подключением педали обязательно
выключайте машину во избежание ее
случайного запуска.
