Потайные подшивочные строчки 83
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
3
f

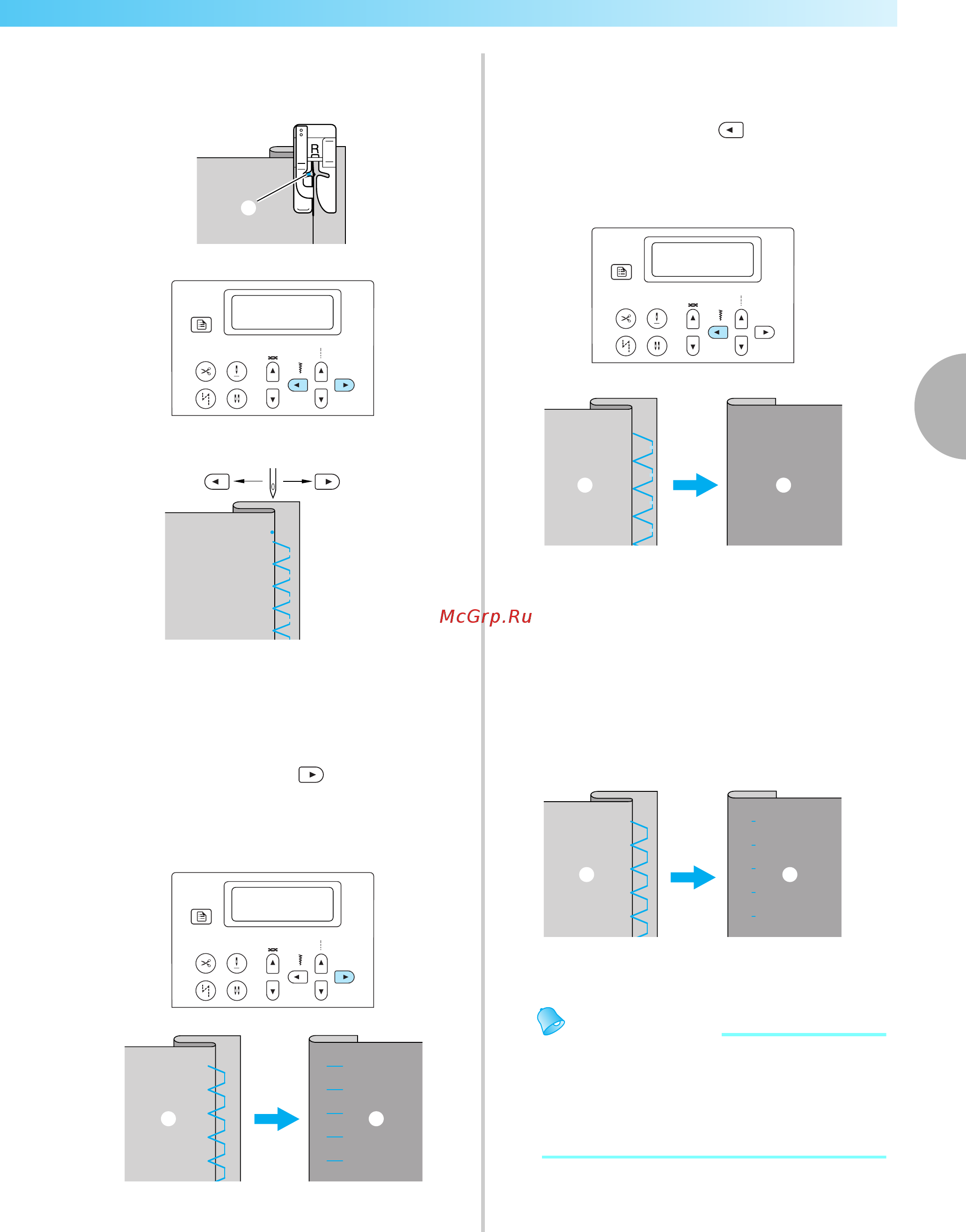

Отрегулируйте ширину строчки так,
чтобы строчка немного захватывала
складку.
a Точка прокола иглы
a Ширина строчки
■ Если игла захватывает слишком
большую часть складки
Это означает, что игла слишком
сдвинута влево.
С помощью кнопки (Выбор ширины
строчки) уменьшите ширину строчки
настолько, чтобы игла немного
захватывала складку.
a Изнаночная сторона материала
b Лицевая сторона материала
■ Если игла не захватывает складку
Это означает, что игла слишком
сдвинута вправо.
С помощью кнопки (Выбор ширины
строчки) увеличьте ширину строчки
настолько, чтобы игла немного
захватывала складку.
a Изнаночная сторона материала
b Лицевая сторона материала
• Подробнее об изменении ширины
строчки см. “Настройка ширины строчки и
длины стежка” (с. 59).
g
При шитье складка должна прилегать к
направляющей прижимной лапки.
h
Удалите наметочную строчку.
a Изнаночная сторона материала
b Лицевая сторона материала
Напоминание
z Для оптимального результата при
работе с эластичным материалом
уменьшите давление прижимной лапки.
Подробнее см. раздел “Регулировка
давления прижимной лапки” (с. 43).
1
1
–
+
1 2
1 2
1 2
