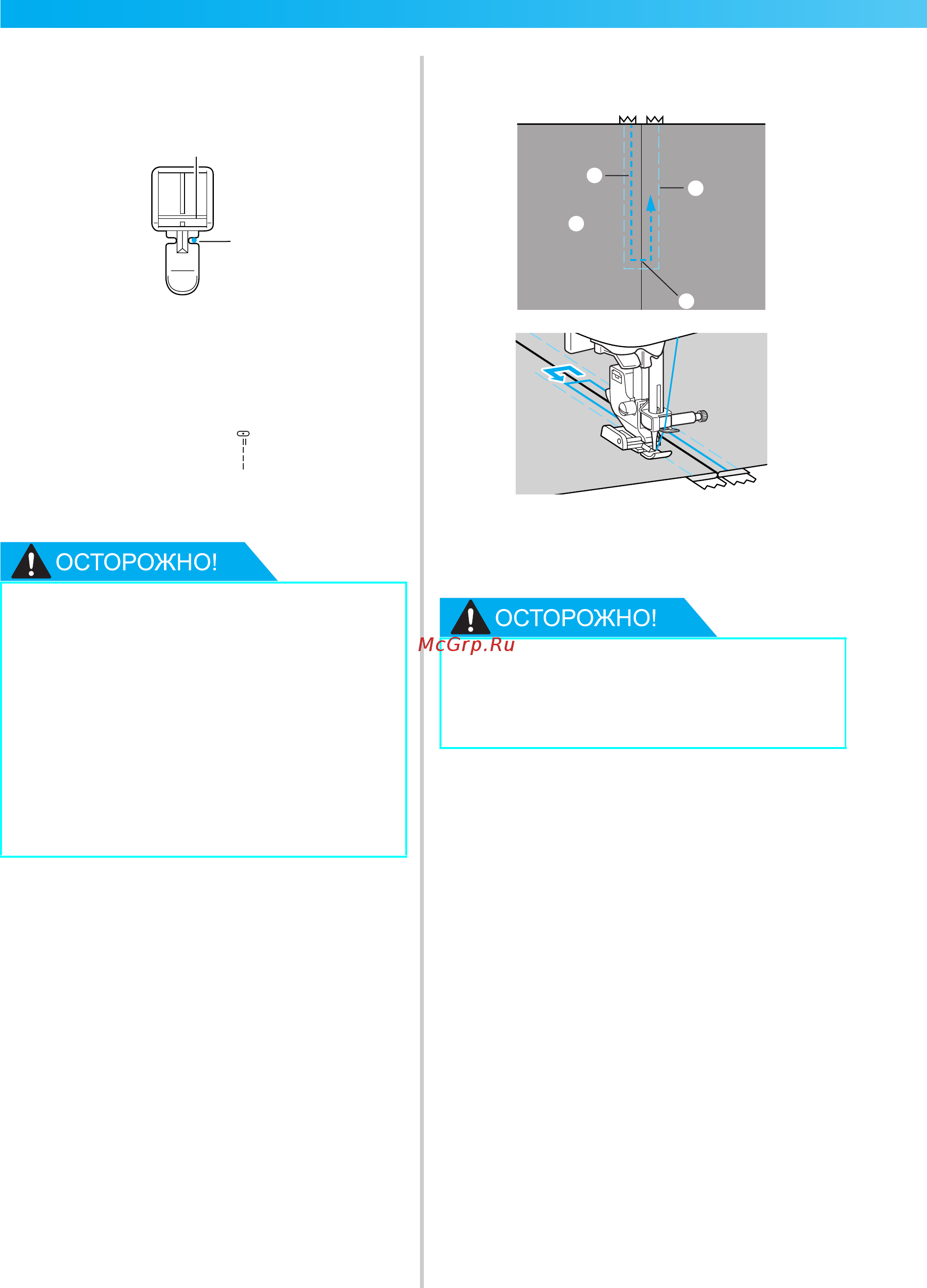

ОСНОВНЫЕ СТРОЧКИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
92
e
Установите держатель прижимной
лапки на правый стержень лапки для
вшивания молнии “I”.
a Стержень на правой стороне лапки
b Точка опускания иглы
• Подробнее см. раздел “Замена
прижимной лапки” (с. 41).
f
Выберите строчку
03
.
• Подробнее см. раздел “Выбор строчки”
(с. 72).
g
Застрочите шов вокруг молнии с
лицевой стороны.
a Строчка
b Лицевая сторона материала
c Наметочная строчка
d Конец раскрытия молнии
h
Удалите наметочную строчку.
● Используя прижимную лапку “I”,
обязательно выберите прямую
строчку (с центральным
положением иглы) и медленно
поверните маховик машины на себя
(против часовой стрелки), чтобы
убедиться, что игла не касается
прижимной лапки. Если выбрать
другую строчку, игла может ударить
по лапке и погнуться или
сломаться.
2
1
I
● Во время шитья следите, чтобы
игла не касалась молнии. Иначе
игла может погнуться или
сломаться.
1
2
3
4
