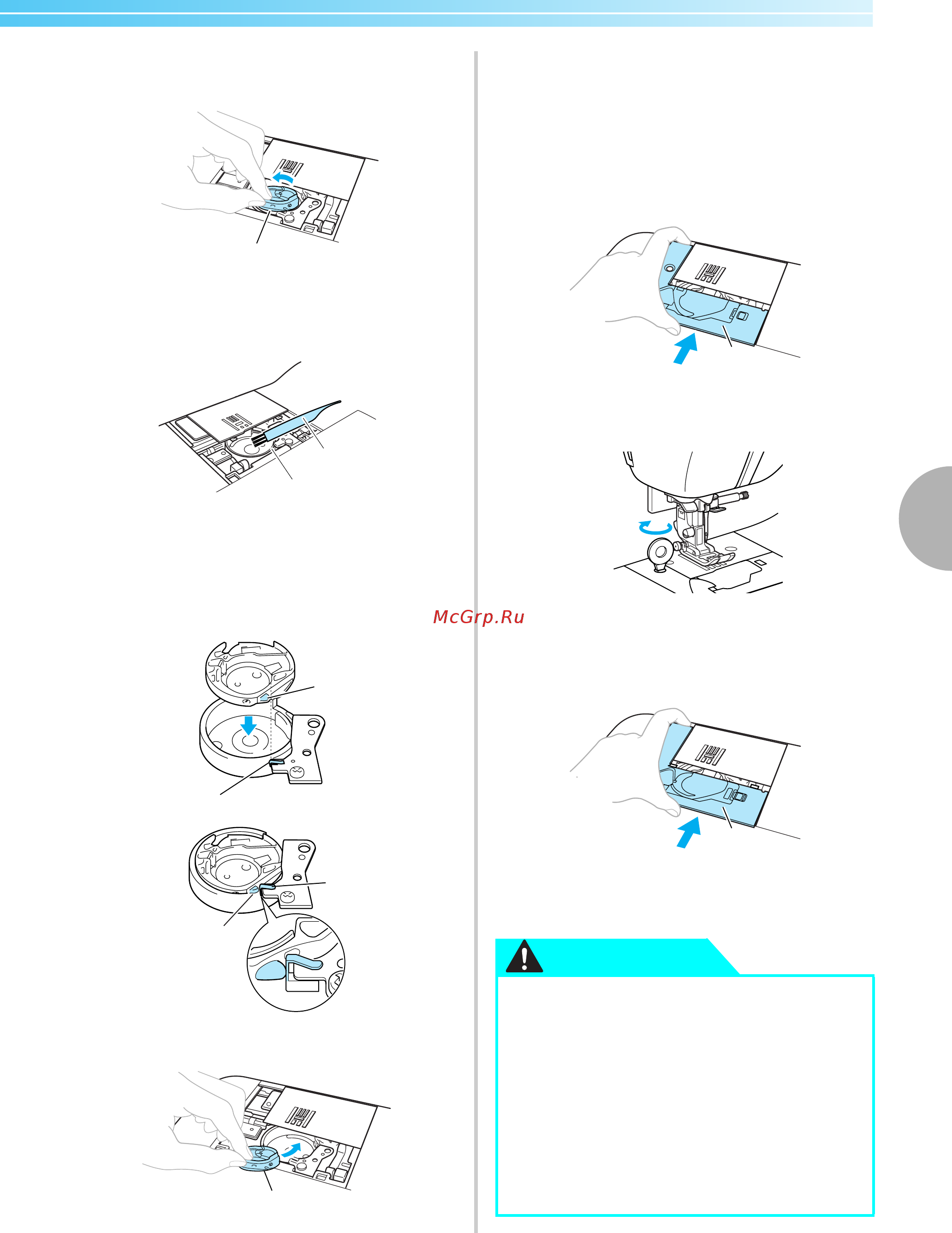

Уход и техническое обслуживание 101
4
5
Снимите шпульный колпачок.
Возьмитесь за шпульный колпачок и
выньте его.
1 Шпульный колпачок
6
С помощью щеточки или пылесоса
удалите обрывки нити и пыль из
челнока и вокруг него.
1 Щеточка для очистки
2 Челнок
• Не смазывайте маслом шпульный колпачок.
7
Вставьте шпульный колпачок таким
образом, чтобы выступ на шпульном
колпачке совпадал с пружиной.
1 Выступ
2 Пружина
1 Шпульный колпачок
8
Установите крышку игольной пластины.
На разных моделях эта крышка
устанавливается по-разному.
■ Если крышка игольной пластины
крепится винтом
1
Вставьте крышку игольной пластины в
предназначенные для нее пазы на игольной
пластине и задвиньте крышку на место.
1 Крышка игольной пластины
2
Дискообразной отверткой затяните
винт на крышке игольной пластины.
■ Если крышка игольной пластины не
крепится винтом
1
Вставьте крышку игольной пластины в
предназначенные для нее пазы на игольной
пластине и задвиньте крышку на место.
1 Крышка игольной пластины
9
Установите на место плоскую
платформу.
1
a
b
a
b
2
1
1
●
Запрещается использовать шпульный
колпачок, если на нем имеются
царапины. Это может привести к
запутыванию верхней нити, поломке
иглы или ухудшению характеристик
машины. Новый шпульный колпачок
(номер по каталогу: XC3153-151) можно
приобрести в ближайшем
авторизованном сервисном центре.
●
Убедитесь в правильной установке
шпульного колпачка. В противном
случае возможна поломка иглы.
a
a
ОСТОРОЖНО!
