32
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

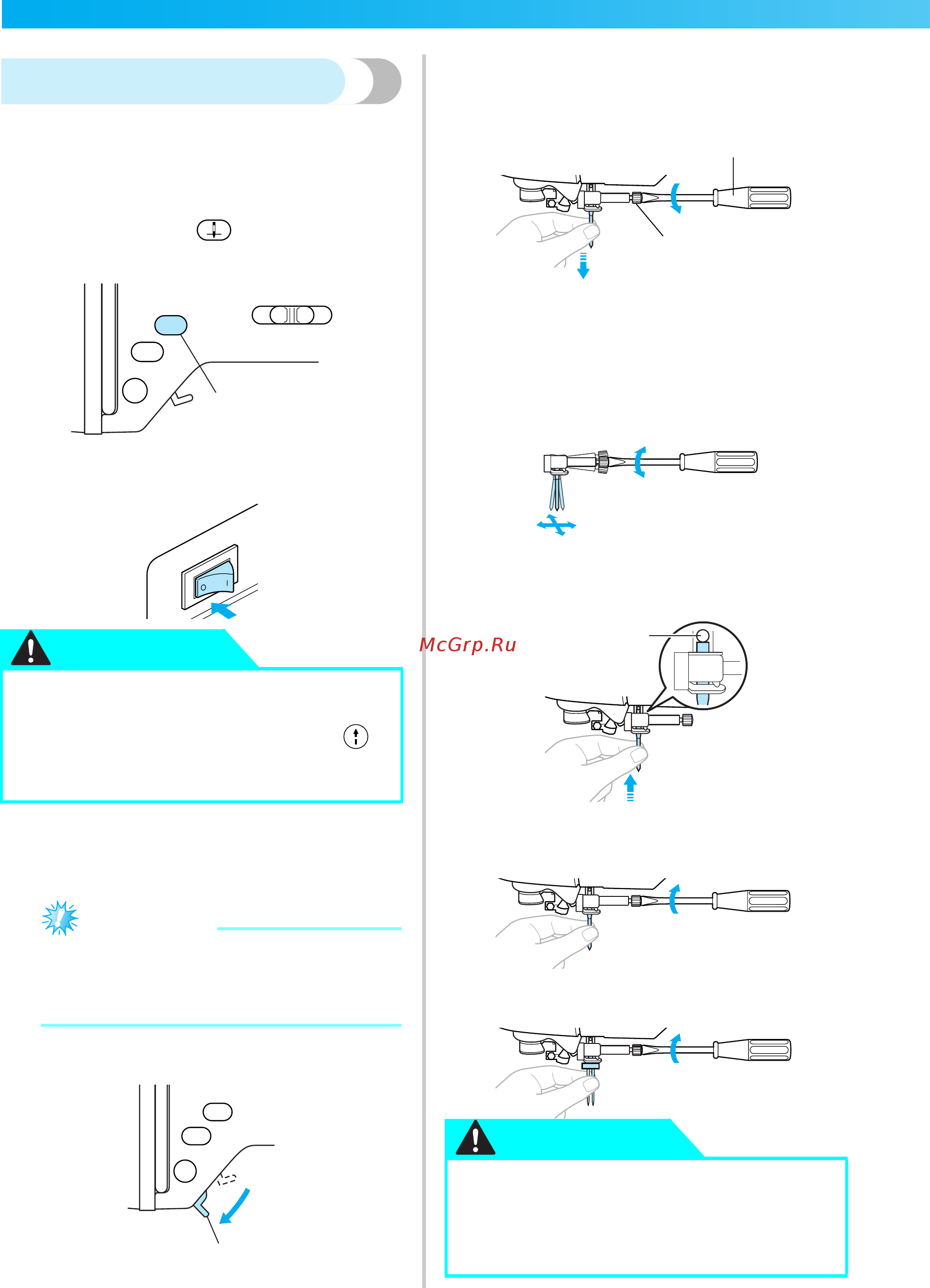

Замена иглы
Замена иглы осуществляется в соответствии с
описанной ниже процедурой. Для замены иглы
воспользуйтесь отверткой. Устанавливайте только
прямую иглу, проверив ее согласно инструкциям,
приведенным в разделе “Проверка иглы”.
1
Нажмите кнопку (Подъем/
опускание иглы) один или два раза,
чтобы поднять иглу.
1 Кнопка “Подъем/опускание иглы”
2
Выключите швейную машину.
3
Положите ткань или бумагу под
прижимную лапку, чтобы закрыть
отверстие в игольной пластине.
Примечание
● Перед заменой иглы закройте
отверстие в игольной пластине тканью
или бумагой, чтобы предотвратить
падение иглы внутрь машины.
4
Опустите рычаг прижимной лапки.
1 Рычаг прижимной лапки
5
Удерживая иглу левой рукой, с
помощью отвертки ослабьте винт
иглодержателя (против часовой
стрелке) и снимите иглу с машины.
1 Отвертка
2 Винт иглодержателя
• При ослаблении или затяжке винта
иглодержателя не прилагайте
чрезмерные усилия, так как это может
привести к повреждению некоторых
деталей машины.
6
Вставьте иглу плоской стороной к
задней части машины так, чтобы она
коснулась ограничителя.
1 Ограничитель иглы
7
Удерживая иглу левой рукой, затяните
отверткой винт иглодержателя.
Двойная игла устанавливается таким же
образом.
●
Перед заменой иглы не забудьте
выключить швейную машину. Иначе
при случайном нажатии кнопки
(Пуск/Стоп) машина может прийти в
действие и причинить травму.
1
ОСТОРОЖНО!
1
● Вставьте иглу до упора и надежно
затяните винт иглодержателя
отверткой. В противном случае
возможна поломка иглы или
повреждение машины.
2
1
1
ОСТОРОЖНО!
