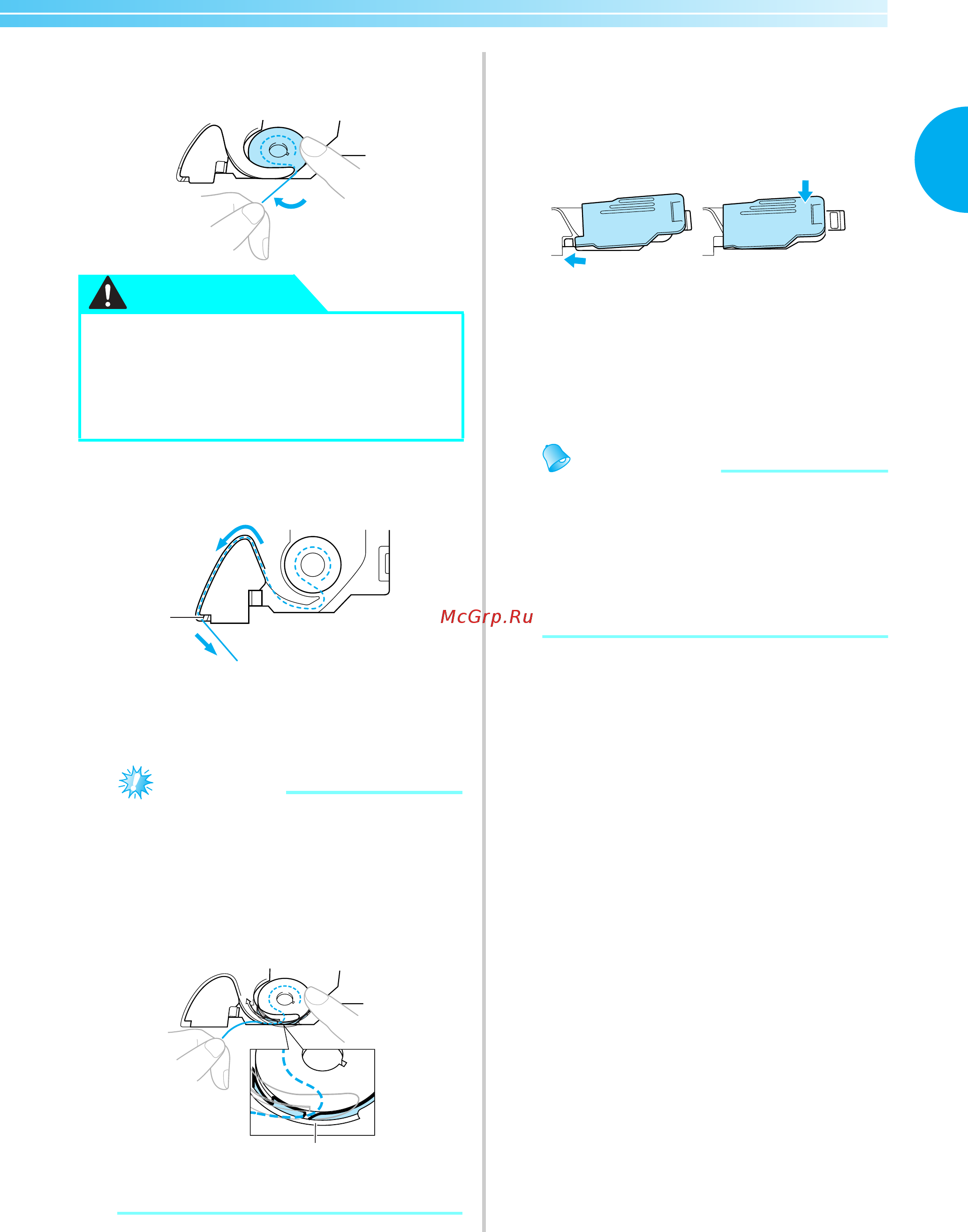

Намотка и установка шпульки 21
1
5
Слегка прижимая шпульку правой
рукой, левой рукой проведите нить, как
показано на рисунке.
6
Проведите нить через прорезь, как
показано на рисунке, а затем потяните
ее на себя.
1 Нож
X Нить обрезается ножом для обрезки
нити.
Примечание
● Убедитесь, что нить проходит
надлежащим образом через отверстие
в пружине регулировки натяжения нити
шпульного колпачка. Если она не
проходит через отверстие в пружине
регулировки натяжения нити, повторите
процедуру заправки нити.
1 Пружина регулировки натяжения нити
7
Повторно установите крышку
челночного устройства.
Вставьте язычок в нижнем левом углу
крышки челночного устройства, а затем
слегка нажмите на ее правую сторону.
X Заправка нижней нити закончена.
После этого заправьте верхнюю нить.
Продолжите процедуру, выполнив
действия, описанные в разделе “Заправка
верхней нити” (с. 22).
Напоминание
● Начать шить можно без
предварительного вытягивания нижней
нити. Если перед началом шитья
необходимо вытянуть нижнюю нить,
выполните действия, описанные в
разделе “Вытягивание нижней нити”
(с. 29).
● При установке шпульки
придерживайте ее пальцем. При
неправильной установке шпульки
не будет обеспечено нормальное
натяжение нити.
ОСТОРОЖНО!
1
1
1
2
