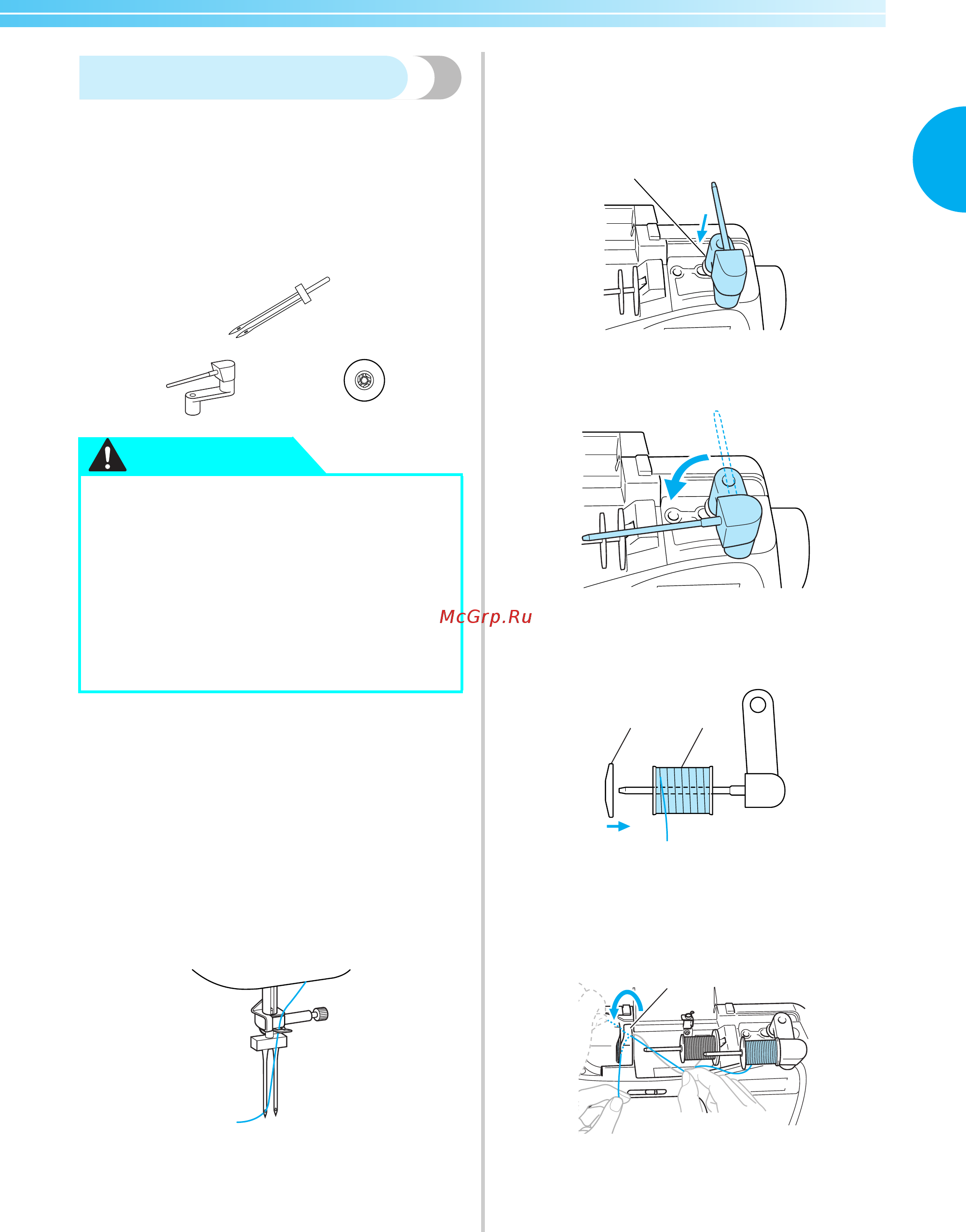

Заправка верхней нити 27
1
Использование двойной иглы
Используя двойную иглу, можно шить две
параллельные линии одной и той же строчки
двумя различными нитями. Обе верхние нити
должны быть одинаковой толщины и одного сорта.
Убедитесь в наличии двойной иглы, стержня для
второй катушки и колпачка катушки.
Подробнее о строчках, выполняемых двойной
иглой, см. раздел “Настройки строчек” (с.94).
1
Установите двойную иглу.
• Подробнее об установке иглы см. раздел
“Замена иглы” (с. 32).
2
Заправьте верхнюю нить для левой иглы.
• Подробнее см. пункты 1–a в разделе
“Заправка верхней нити” (с.22).
3
Вручную заправьте верхнюю нить в
ушко левой иглы.
Нить в игольное ушко вдевайте с передней
стороны.
• Для заправки нити в двойную иглу
нитевдеватель не используется. Попытка
использовать нитевдеватель для этой иглы
может привести к повреждению машины.
4
Установите стержень для второй
катушки на вал устройства намотки
шпульки.
Устанавливайте этот стержень перпендикулярно
валу устройства намотки шпульки.
1 Вал устройства намотки шпульки
5
Поверните стержень для второй
катушки в горизонтальное положение.
6
Установите на этот стержень катушку с
нитью для правой иглы и закрепите ее
колпачком.
С катушки нить должна сматываться сверху.
1 Колпачок катушки
2 Катушка
7
Заправьте верхнюю нить для правой
иглы таким же образом, как была
заправлена верхняя нить для левой иглы.
1 Крышка нитенаправителя
• Подробнее см. пункты 8–0 в разделе
“Заправка верхней нити” (с.22).
●
Используйте только оригинальную
двойную иглу (номер по каталогу:
X59296-151). Использование других
игл может привести к поломке иглы
или повреждению машины.
● Запрещается использовать
погнутые иглы. Погнутая игла легко
может сломаться, что может
привести к травме.
ОСТОРОЖНО!
