Hansa BCCI67256055 [16/72] Монтаж

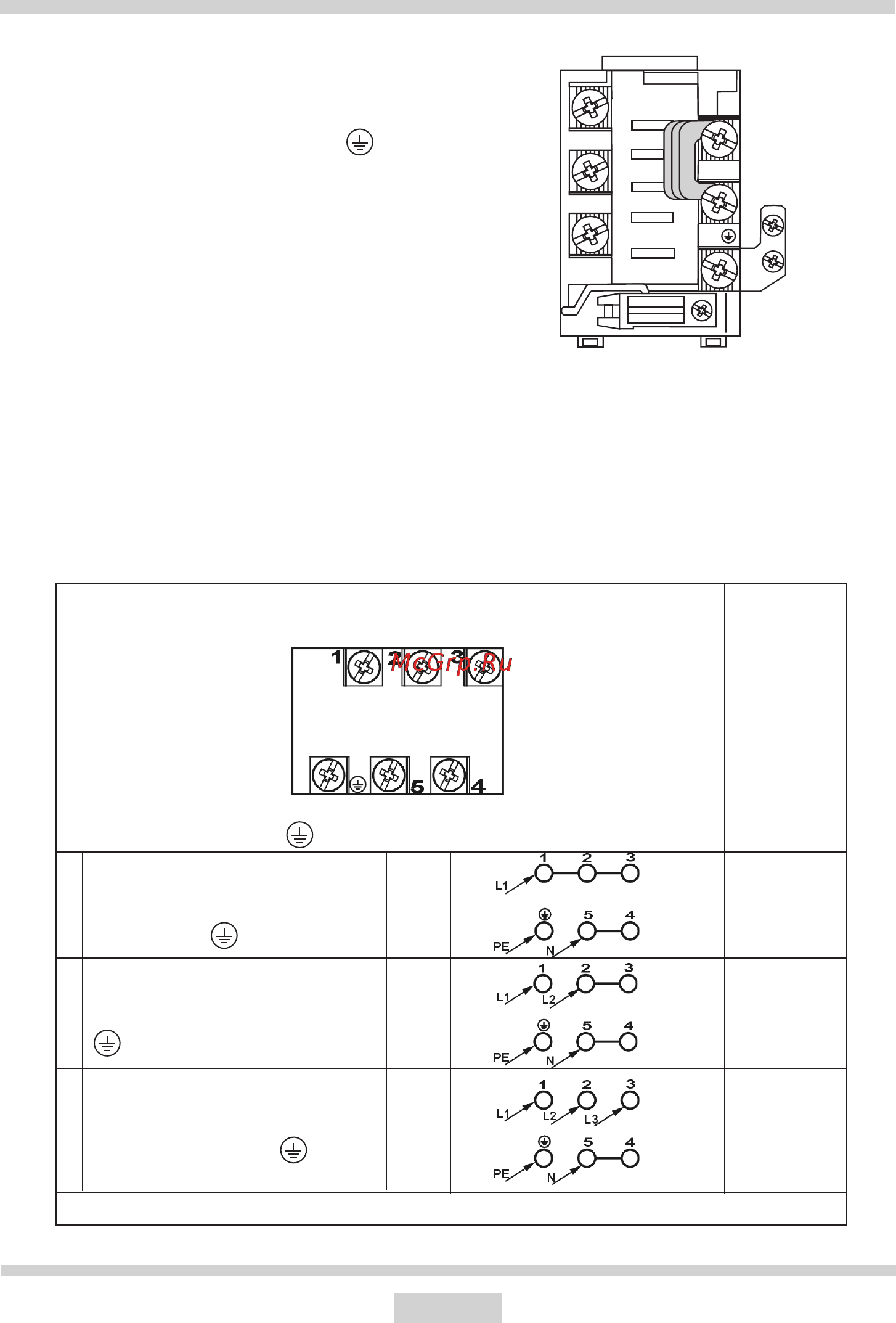

СХЕМА ВОЗМОЖНЫХ ПОДКЛЮЧЕНИЙ

Внимание! Напряжение нагревательных элементов 230 В)

Сеть 400/230 V двухфазное

подключение с нейтралью, мост -

конаткты 2-3 и 4-5, защита на

(«заземление»)

Сеть 400/230 V трехфазное с

нейтралью, мост - контакты 4-5,

провода фазы 1, 2 и 3, нейтраль

4-5, провод защиты на

(«заземление»)

1N~

Провода фазы - L1 =R, L2=S, L3=T; N - нейтраль; PE – защитный ноль

Внимание! В любом соединении защитный провод должен быть

соединен с контактом («заземление») PE

Рекомендуемый тип

соединительного

кабеля

2N~

3N~

В сети 230 V однофазное

подключение с нулевым проводом,

мост связывает контакты 1 -2-3 и

4-5,защита на («заземление»).

H05VV-F3G4

H05VV-F4G2,5

H05VV-F5G1,5

Внимание!

Следует помнить о подключении нулевой

цепи к зажиму на распределительном

щитке, обозначенного символом («за-

земление»). Электропроводка, питающая

плиту, должна иметь выключатель защи-

ты, позволяющий прервать подачу тока

при возникновении аварийной ситуации.

Расстояние между рабочими контактами

выключателя защиты должно составлять

минимум 3 мм.

Способ подключения, отличающийся от

показанного на схеме, может привести к

поломке плиты.

МОНТАЖ
