4.3.4 Перестановка средних опорных

деталей

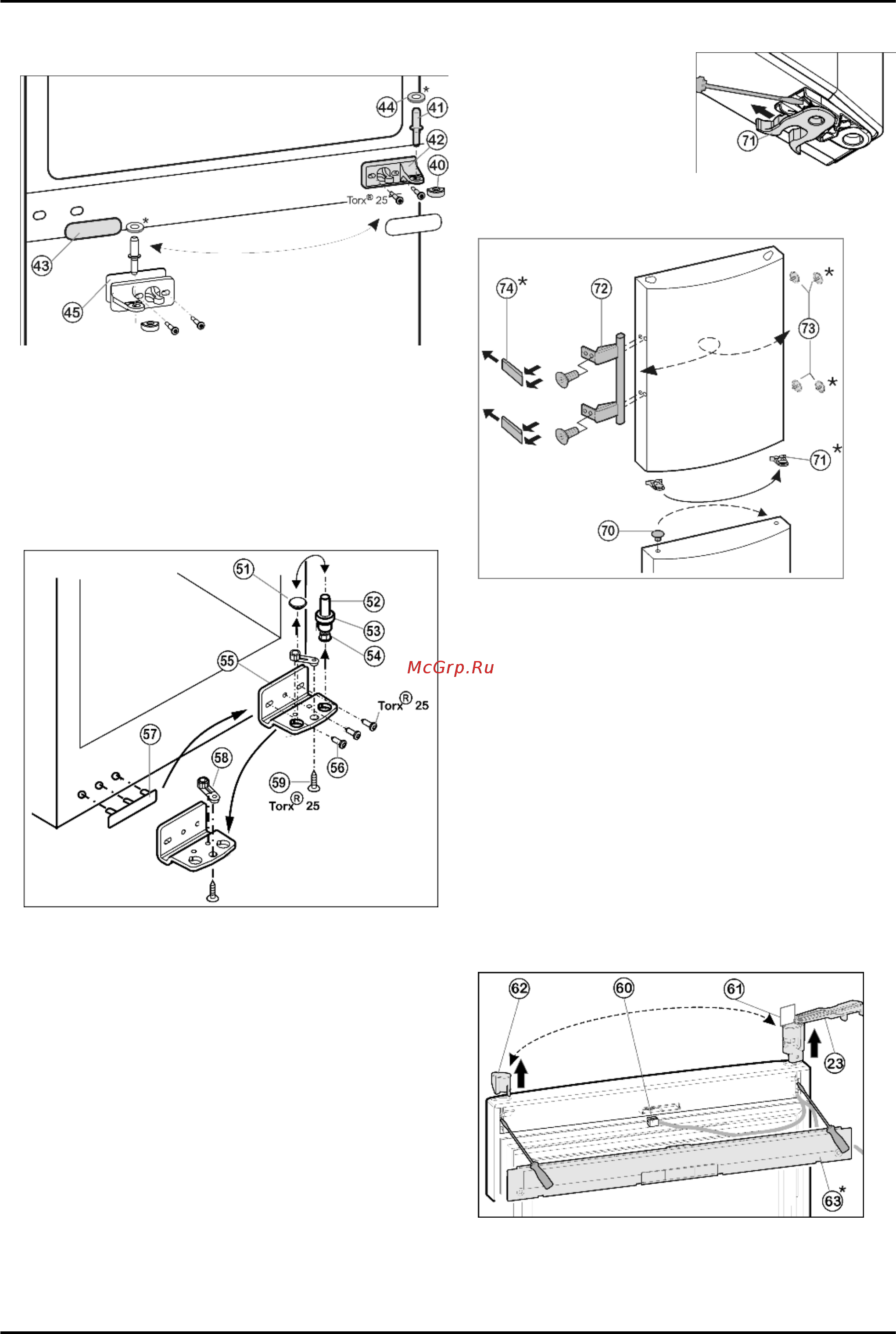

Fig. 7

Осторожно снимите накладку

Fig. 7 (43)

Прикрутите средний опорный кронштейн

Fig. 7 (42)

подкладкой

Fig. 7 (45)

с поворотом на 180° на новую

сторону шарнира (с моментом 4 Нм).

Защелкните накладку

Fig. 7 (43)

, повернув на 180 °, на

стороне, где теперь будет ручка.

4.3.5 Перестановка нижних опорных

деталей

Fig. 8

Извлеките опорный винт

Fig. 8 (52)

в комплекте с

шайбой

Fig. 8 (53)

и регулируемой опорой

Fig. 8 (54)

вытягивая его вверх.

Снимите пробку

Fig. 8 (51)

Открутите

Fig. 8 (56)

опорный кронштейн

Fig. 8 (55)

Открутите

Fig. 8 (59)

опорную деталь

Fig. 8 (58)

и, пере-

ставив в отверстие на противоположной стороне опор-

ного кронштейна, снова прикрутите.

Осторожно снимите и переставьте на противопо-

ложную сторону крышку со стороны ручки

Fig. 8 (57)

Снова прикрутите опорный кронштейн

Fig. 8 (55)

на

новой стороне шарнира (с моментом 4 Нм). При необ-

ходимости используйте аккумуляторный шуруповерт.

Переставьте пробку

Fig. 8 (51)

в свободное отверстие.

Вновь установите опорный винт

Fig. 8 (52)

в комплекте

с шайбой и регулируемой опорой. При этом фиксатор

должен быть направлен назад.

4.3.6 Перестановка ручек

переставить

пружинный зажим

Fig. 9 (71)

: Нажать вниз

язычок защелки, снять

с него пружинный

зажим.

Вдвинуть пружинный

зажим на новой

стороне шарнира до

защелкивания.

Fig. 9

Fig. 10

На нижней дверце: Извлеките пробку

Fig. 10 (70)

из

опорной втулки дверцы и переставьте.

На обеих дверцах: Снимите и переставьте на проти-

воположную сторону дверную ручку

Fig. 10 (72)

пробку

Fig. 10 (73)

и прижимные пластины*

Fig. 10 (74)

При установке прижимных пластин на противопо-

ложной стороне следите за правильной фиксацией.*

4.3.7 Монтаж нижней двери

Установите дверь сверху на опорный палец

Fig. 8 (52)

Закройте дверцу.

Снова наденьте пластмассовый колпачок

Fig. 7 (40)

на

средний опорный кронштейн

Fig. 7 (42)

Вставьте средний опорный палец

Fig. 7 (41)

через

средний опорный кронштейн

Fig. 7 (42)

в нижнюю

дверцу.

4.3.8 Перестановка кабельного разъёма

(верхняя дверца)

Fig. 11

С помощью отвёртки выведете из зацепления крышку

Fig. 11 (63)

на дверце.

Отсоедините разъем

Fig. 11 (60)

Ввод в работу

8 * Наличие в зависимости от модели и комплектации
