PORTUGUÊS
51
DESCARGA DE FUMOS (parte reservada somente a pessoal qualicado para a montagem da coifa)

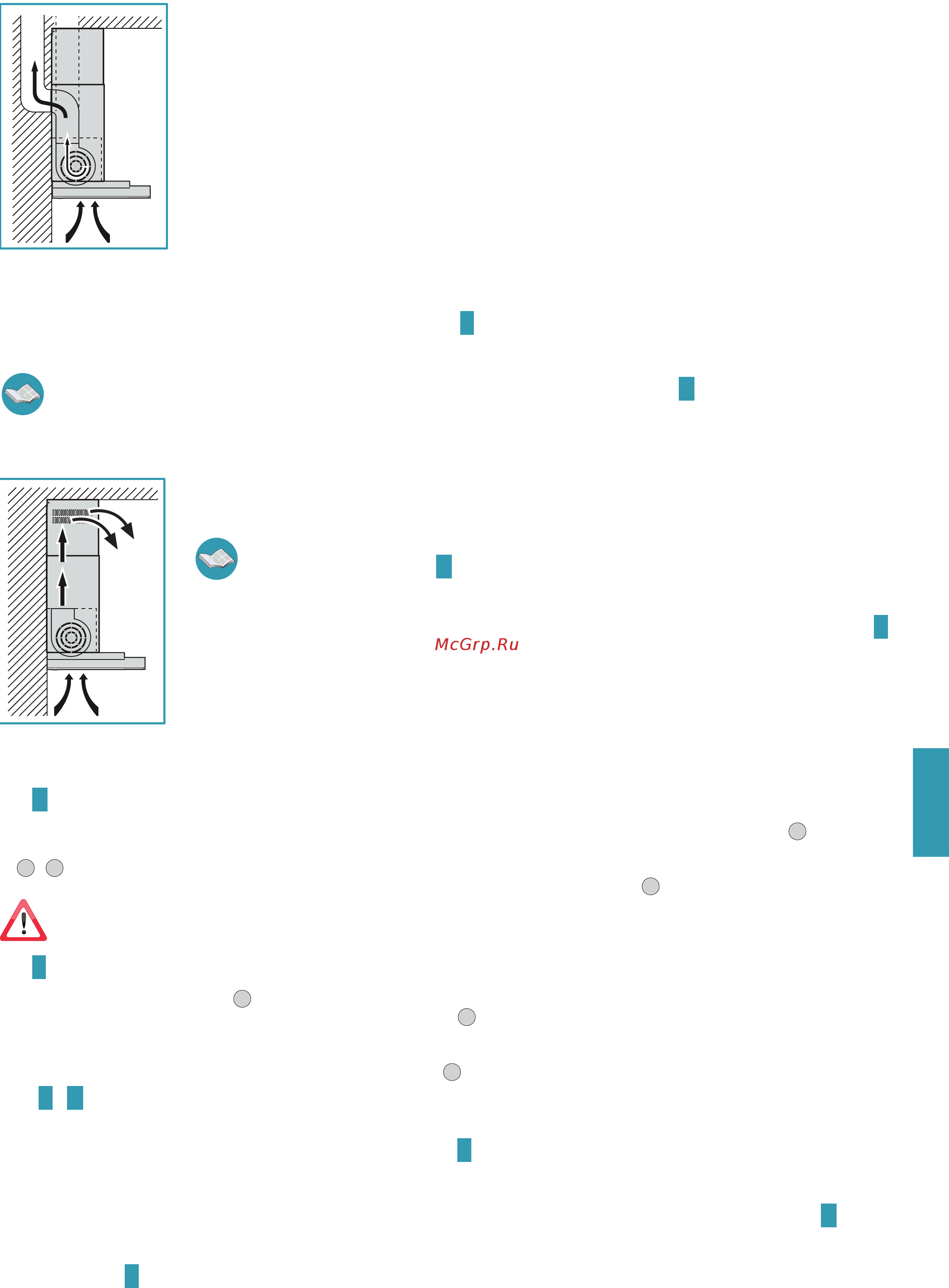

COIFA DE VERSÃO COM EVACUAÇÃO EXTERNA ASPIRANTE
Nessa versão, os fumos e os vapores da cozinha são direcionados para o exterior através de um tubo de descarga.
A ligação de saída de ar, saliente na parte superior da coifa, deve ser conectada com um tubo que conduz os fumos
e os vapores para uma saída externa.
Não conectar o aparelho a condutos de descarga de fumos produzidos pela combustão (por exemplo: cal-
deiras, chaminés, etc.) e respeitar obrigatoriamente as normas em vigor sobre a descarga do ar no lado
externo.
O tubo de saída de fumos deve haver:
- um diâmetro não inferior ao diâmetro da coifa;
- uma leve inclinação para baixo (queda) nos traçados horizontais para evitar que, em caso de condensação, esta
saia pelo exaustor;
- o número mínimo indispensável de curvas;
- comprimento mínimo indispensável (tubagens longas e com curvas diversas podem reduzir a capacidade de
aspiração da coifa e originar vibrações da válvula de não retorno).
Se o tubo de saída de fumos passar por ambientes frios como o sótão, por exemplo, é possível que ocorra a forma-
ção de água de condensação devido às diferenças de temperatura. Neste caso, é necessário isolar a tubagem.
Em coifas dotadas de motor 800 m
3
/h será fornecida uma válvula de não retorno cuja função é impedir a troca de ar com o ambiente externo quan-
do a coifa não estiver em função: para a montagem, consultar as instruções
C na pág. 5.
Quando a coifa de cozinha for utilizada contemporaneamente com outros aparelhos que utilizem gás ou outros combustíveis, o local
deve dispor de ventilação suciente, segundo as normas em vigor.
Nesta versão, devem ser retirados os filtros com carvão ativado; para a remoção, consultar as instruções H na pág. 7.
Desvio para a Alemanha: quando a coifa de cozinha e os aparelhos alimentados com energia diferente daquela elétrica estão em funcionamento simultâ-
neo, a pressão negativa no local não deverá superar os 4 Pa (4 x 10-5 bar).
COIFA NA VERSÃO RECIRCULAÇÃO INTERNA FILTRANTE
Nessa versão, o ar passa através dos filtros de carvão ativado para ser purificado e é reciclado no ambiente da co-
zinha.
Controlar se os filtros de carvão ativado estão montados na coifa e, em caso contrário, aplicá-los como in-
dicado nas instruções descritas
H na pág. 7.
Se a coifa for predisposta na versão filtrante, a válvula de não retorno não deve ser montada: removê-la se estiver
instalada na ligação de saída do ar do motor (efetuar a operação ao contrário do que foi indicado nas instruções
C
na pág. 5).
INSTRUÇÕES DE MONTAGEM (parte reservada somente a pessoal qualicado para a montagem da coifa)
Fase
A pág. 5
• Apoiar na parede instalação a barra de sustentação (S) em uma altura (H) do plano de cozimento como indicado na figura (Fig.
1
).
• Controlar com um nível de bolha o alinhamento horizontal e marcar nas extremidades da barra de sustentação 2 pontos de perfuração (Fig.
2
-
3
).
• Furar, introduzir 2 buchas de expansão de Ø 8 mm e fixar a barra com os respetivos parafusos (V1) (Fig.
4
).
O kit de xação (parafusos, buchas e suportes) fornecido com a coifa deve ser utilizado somente em paredes de alvenaria: se for
necessário instalar a coifa em paredes de material diverso, avaliar outros sistemas de fixação considerando a resistência do muro e o peso
da coifa (indicado na pág. 3 ).
Fase
B pág. 5
• Fixar a coifa à barra de suporte (Fig.
1
).
• Regular o alinhamento da coifa através dos parafusos dos suportes (Fig.
2
). O parafuso superior (B) regula a distância da parede, em relação à
inferior (C), o deslizamento vertical.
• Para evitar o desengate da coifa devido a uma pressão de baixo para cima, fixá-la à parede com uma bucha de expansão e com o respetivo pa-
rafuso (V2) utilizando os furos presentes na parte de trás da coifa. (Fig.
3
).
Fases
C e D pág. 5
COIFA DE VERSÃO COM EVACUAÇÃO EXTERNA ASPIRANTE
• Se desejar, instalar a válvula de não retorno (M) como indicado na figura C.
• Conectar a ligação de saída do ar da coifa à descarga externa com uma tubagem idónea.
COIFA NA VERSÃO RECIRCULAÇÃO INTERNA FILTRANTE
• Controlar se os filtros de carvão ativado estão montados na coifa e, em caso contrário, aplicá-los como indicado nas instruções descritas
H
na pág.
7
.
• Se estiver instalada, remover a válvula de não retorno montada na ligação de saída do ar da coifa (efetuar a operação contrária do que foi indicado
nestas instruções
C na pág. 5).
