Gold Medal 5038EX [10/14] Electronic general baker exploded view
![Gold Medal 5038EX [10/14] Electronic general baker exploded view](/views2/1317756/page10/bga.png)
10 Models: 5021, 5021ET, 5021T, 5024, 5024ET, 5025, 5025,
5038, 5042, 5044, 5044ET, 5044T, 5051, 5051ET, 5055ET

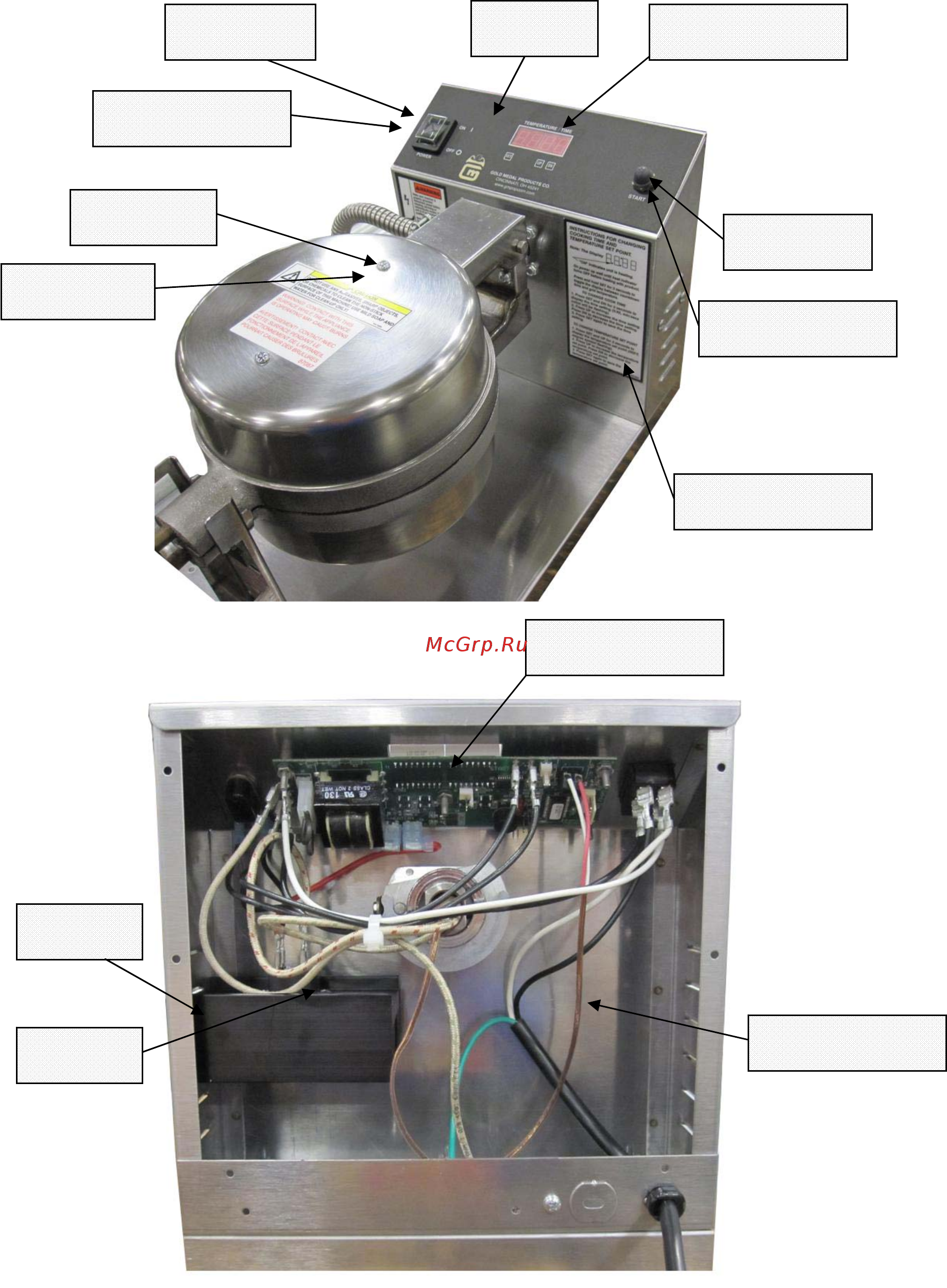

ELECTRONIC GENERAL BAKER EXPLODED VIEW
Digital Baker Control
P/N 76540A
Heat Sink
P/N 48673
Digital Baker Control
P/N 76540A
Instruction Label
P/N 76540A
Relay
P/N 76542
Push Button Boot
P/N 38324
Push Button
P/N 41031
Overlay
P/N 76549
Rocker Switch
P/N 42798
Rocker Switch Cove
r
P/N 48786
Mount Screw
P/N 76190
Tinnerman Nut
P/N 76081
Thermocouple Wires
P/N 76346
