9 Models: 5021, 5021ET, 5021T, 5024, 5024ET, 5025, 5025,
5038, 5042, 5044, 5044ET, 5044T, 5051, 5051ET, 5055ET

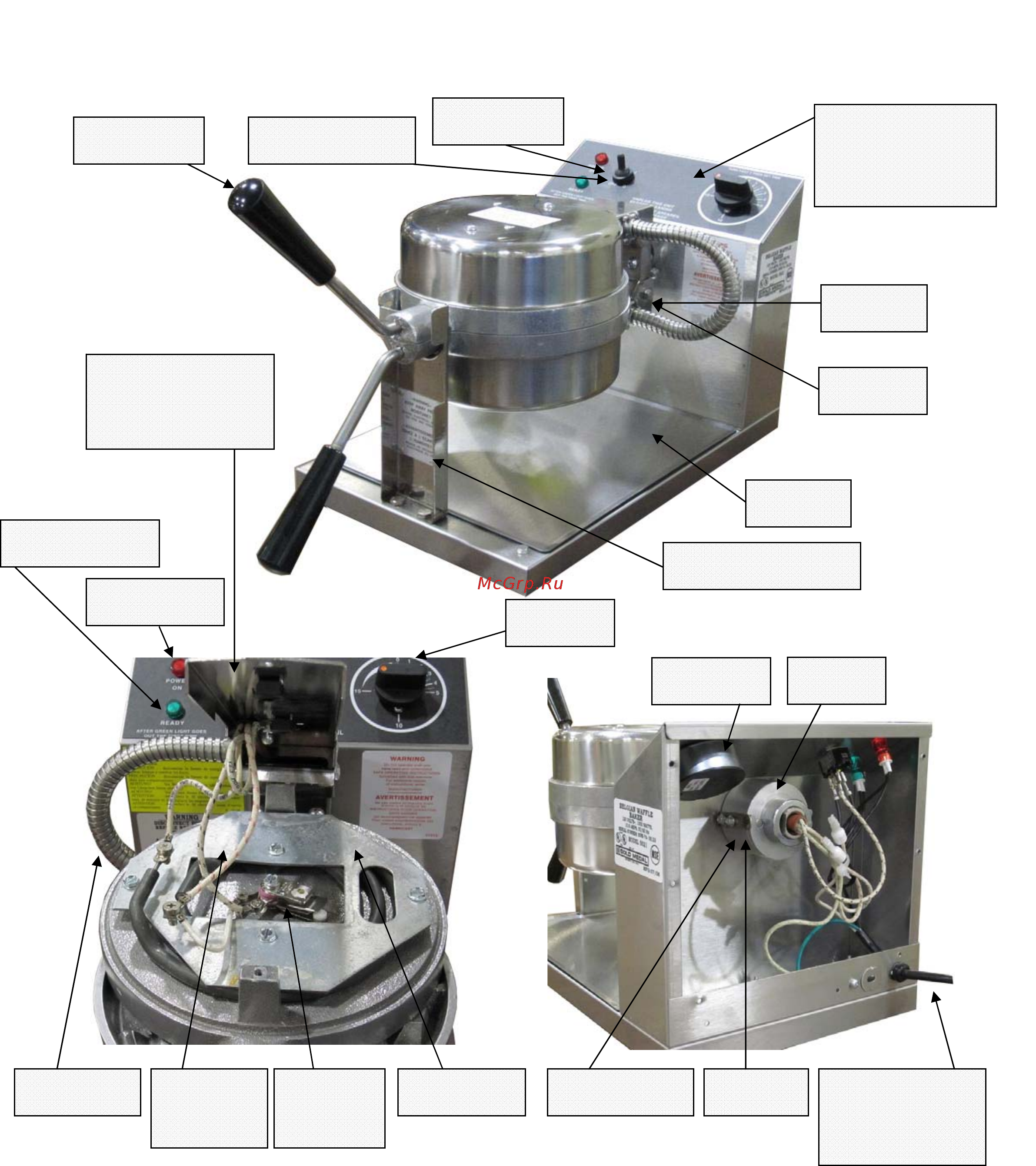

STANDARD GENERAL BAKER EXPLODED VIEW (Refer to parts list)
Hinge Pin
P/N 76056
Conduit
P/N 76651-11
Pilot Light - Green
P/N 41469
Pilot Light - Red
P/N 41033
Timer Knob
P/N 76301
Thermostat
P/N 76054
(5042 Only)
P/N 76557
Lead-In Cord
(Round Grid)
P/N 22038
(Square Grid)
P/N 87085
Baker Handle
P/N 76074
Switch Panel Decal
(Round Grid)
P/N 76309
(Square Grid)
P/N 76197
Drip Pan
P/N 76104
Front Support Assembly
P/N 76145
Pivot Cam
P/N 76069
Interval Time
r
P/N 76300
Toggle Switch
P/N 47201
Hinge Nut
P/N 76130
Top Support Assembly
(Round Grid)
P/N 76244
(Square Grid)
P
/
N 7
6
14
6
Toggle Switch Boot
P/N 76382
Wire Harness
P/N 76558
(5021 Only)
P/N 76557
Element Clamp
P/N 76072
Pivot Block Assy.
P/N 76065
Steel Tab
P/N 76070
