Чем больше хладагента R 600a находится в устройстве,
тем больше должно быть помещение, в котором нахо-
дится это устройство. Если объём помещения
небольшой, то при вытекании хладагента может образ-
оваться горючая газо-воздушная смесь. Согласно
стандарту EN 378 на 11 г хладагента R 600a должен
приходиться 1 м
3
помещения для размещения. Количе-
ство хладагента в вашем устройстве указано на завод-
ской табличке внутри агрегата.
u
Снимите соединительный кабель с задней стороны
устройства. При этом необходимо удалить держатель
кабеля, иначе возникнет вибрационный шум!
После установки:
u
снимите защитную пленку со всех декоративных
планок.*
u
Удалите все детали, защищавшие устройство при пере-
возке.
u
Отвинтите красное транс-
портное крепление.
Закройте освободившееся
крепежное отверстие
пробкой (60).
u
Упаковку утилизируйте надлежащим образом .
при монтаже Side-by-Side, морозильник и холодильник
рядом друг с другом:
u
всегда устанавливайте морозильник справа (если
смотреть спереди) рядом с холодильником.
w
Из-за встроенного слева обогрева боковой стенки в
морозильнике в пространстве между устройствами не
образуется конденсат.
Указание
u
Очистите устройство .
Если устройство установлено в очень влажном поме-
щении, то на внешней его стороне может образоваться
конденсат.
u
Всегда следите за хорошим притоком и оттоком
воздуха на месте установки.
3 Изменение направления
открывания дверей
ВНИМАНИЕ
Опасность повреждения под действием конденсата
устройств, установленных Side-by-Side (бок о бок)!
При монтаже морозильника и холодильника рядом друг с
другом всегда устанавливайте морозильник справа (если
смотреть спереди) рядом с холодильником.
u
Не меняйте ограничитель хода дверцы.
Убедитесь, что подготовлен следующий инструмент:
q
Аккумуляторный винтовёрт Torx® 15, 25
q
Отвертка Torx® 15, 25
Задвиньте устройство на 2/3 в нишу.
Извлеките сетевую вилку.
Откройте дверь.
3.1 Демонтаж амортизатора закры-
вания дверей*

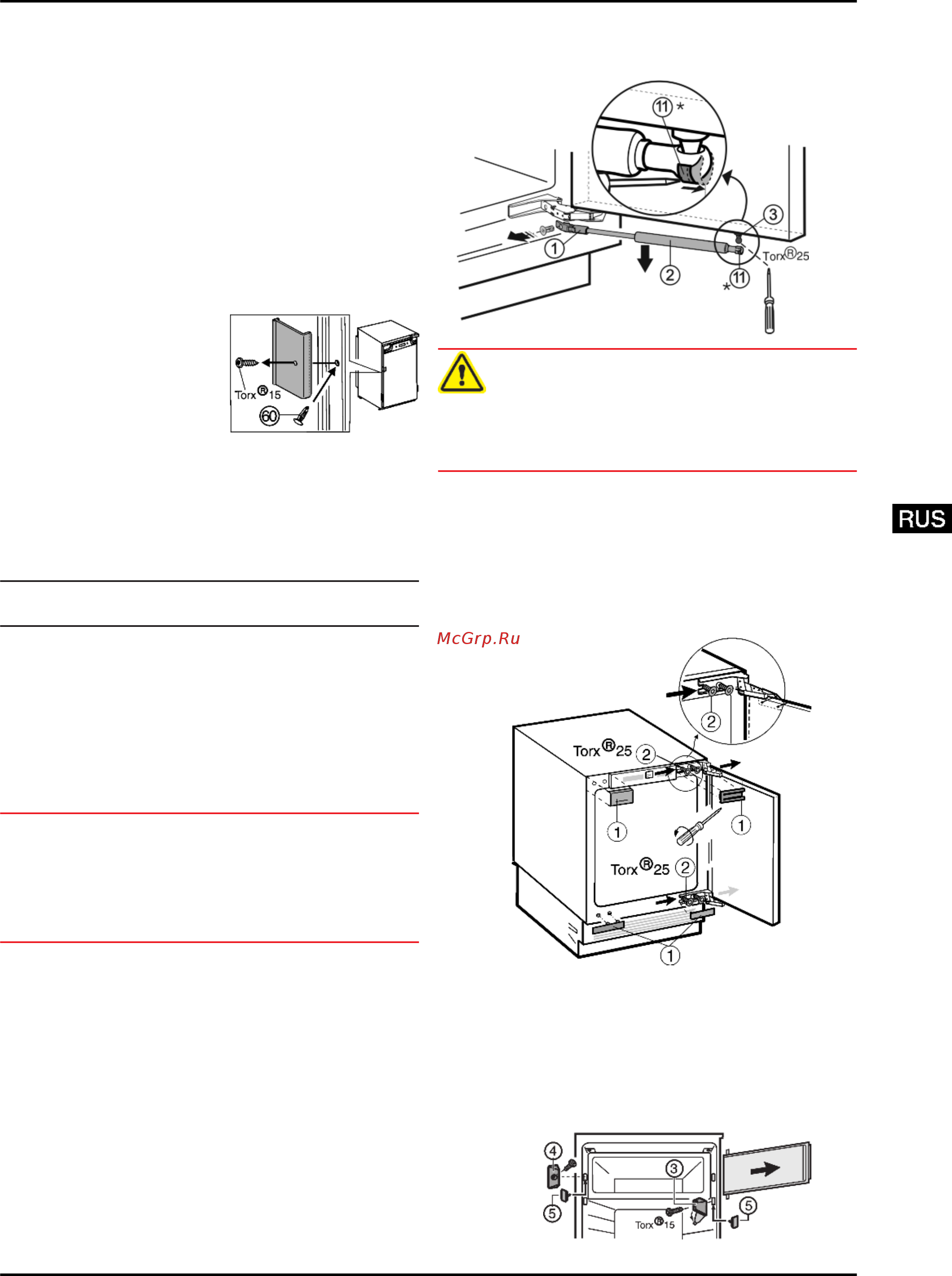

Fig. 1
ОСТОРОЖНО
Опасность травмирования при стягивании амортизатора
закрывания дверей!
u
Осторожно демонтировать амортизатор закрывания
дверей.
u
С помощью отвертки сдвиньте натяжную пружину
Fig. 1 (11)
наружу.*
u
Снимитеамортизатор закрывания дверей
Fig. 1 (2)
вниз.
u
Открутите держатель
Fig. 1 (1)
.
u
Открутите шаровую головку
Fig. 1 (3)
(Torx® 25).
3.2 Демонтаж двери
Fig. 2
u
Снимите закрывающие элементы
Fig. 2 (1)
.
u
Крепежные винты
Fig. 2 (2)
только ослабьте.
u
Снятие двери: сдвиньте наружу, снимите и отставьте в
сторону.
3.3 Замена дверцы морозильного
отделения*
Fig. 3
Изменение направления открывания дверей
* Наличие в зависимости от модели и комплектации 3
