u
Прикрутите крепежную поперечину
Fig. 17 (11)
4
винтами
Fig. 17 (19)
по краю.
u
Вытяните вверх монтажные приспособления
Fig. 17 (12)
и, развернув, вставьте их в расположенные рядом
приемные отверстия.

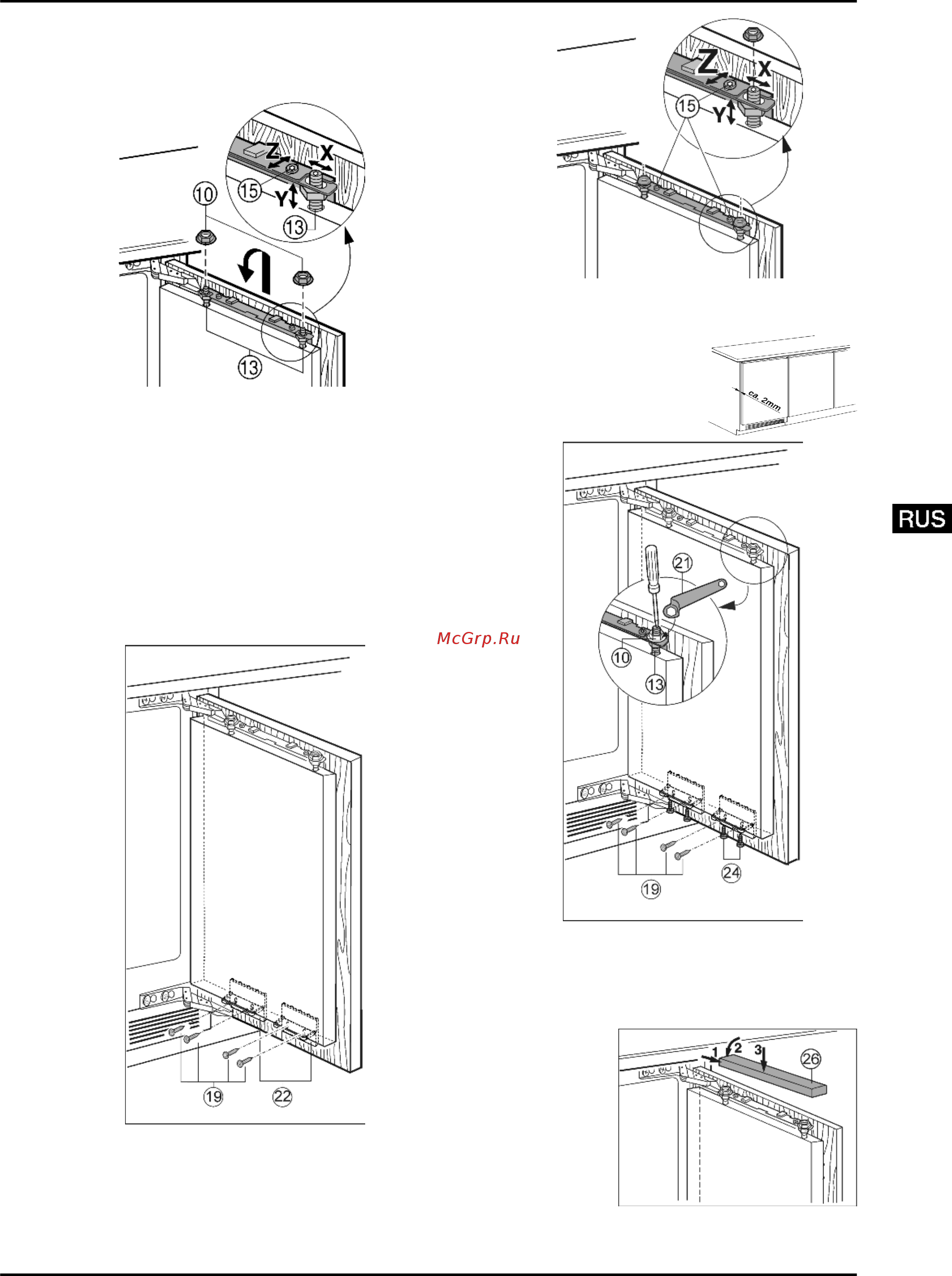

Fig. 18
u
Навесьте мебельную дверцу на регулировочные болты
Fig. 18 (13)
и контргайки
Fig. 18 (10)
накрутите на регу-
лировочные болты, не затягивая.
u
Закройте дверцу.
u
Проверьте расстояние от дверцы устройства до
мебельных дверец, расположенных рядом.
u
Выравнивание бокового положения мебельной дверцы:
Сдвиньте мебельную дверцу в направлении X.
u
Выравнивание мебельной двери по высоте Y и боко-
вому наклону: с помощью отвертки установите поло-
жение регулировочными болтами
Fig. 18 (13)
.
w
Мебельная дверца установлена заподлицо и в одну
линию с расположенными рядом лицевыми поверхно-
стями мебели.
u
Затяните контргайки
Fig. 18 (10)
.
Fig. 19
u
Просверлите в мебельной дверце крепежные отверстия
(возможно для этого понадобится сначала наметить
отверстие шилом).
u
Скрепите вместе дверцу устройства и мебельную
дверцу винтами
Fig. 19 (19)
при помощи крепежного
уголка
Fig. 19 (22)
.
Fig. 20
u
Выставьте мебельную дверцу по глубине Z: ослабьте
сверху винты
Fig. 20 (15)
, снизу винты
Fig. 21 (24)
, затем
сдвиньте дверь.
u
Не допускайте упора в утолщения
и уплотнения - это важно для
нормального функционирования!
u
Установите между мебельной
дверцей и корпусом мебели
зазор около 2 мм.
Fig. 21
u
Проверьте посадку дверцы и при необходимости отре-
гулируйте.
u
Затяните все винты.
u
Затяните контргайки
Fig. 21 (10)
кольцевым гаечным
ключом
Fig. 21 (21)
, при этом регулировочные болты
Fig. 21 (13)
удерживайте от проворачивания отверткой.
u
Установите и
защелкните
верхнюю
крышку
Fig. 22 (26)
.
Fig. 22
Установка
* Наличие в зависимости от модели и комплектации 7
