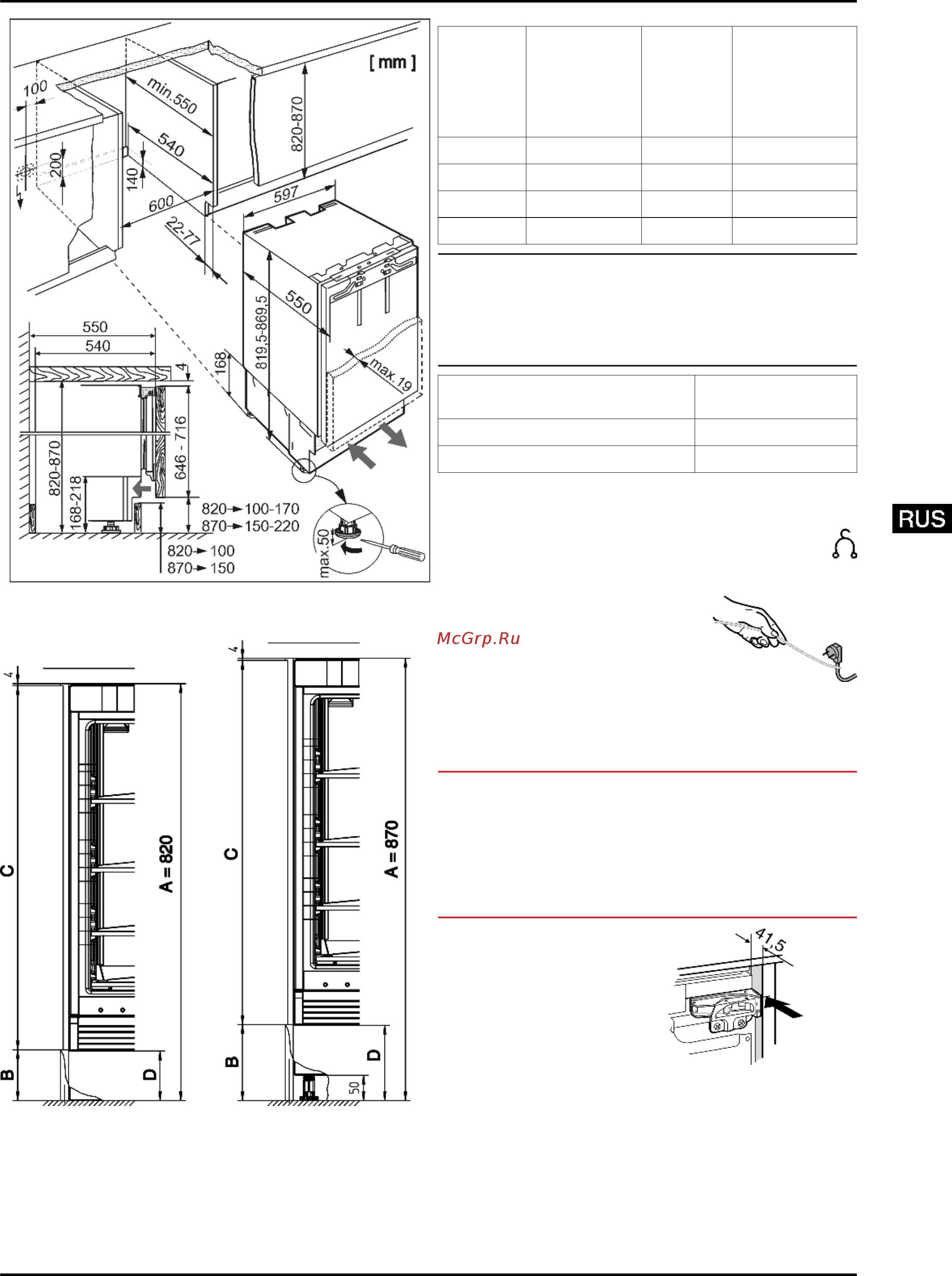

Fig. 8
Возможности встраивания на нижнем уровне:
Fig. 9 в нишу высотой 820 или 870 мм
A = высота ниши
B = высота цокольной обшивки мебели
C = высота двери мебели
D = высота порожка в вырезанной цокольной обшивке
мебели
Высота
ниши А
Высота
цокольной
обшивки
мебели В
Высота
двери
мебели С
Высота
порожка в
вырезанной
цокольной
обшивке
мебели D
820 мм 100 мм 716 мм 100 мм
820 мм 170 мм 646 мм 100 мм
870 мм 150 мм 716 мм 150 мм
870 мм 220 мм 646 мм 150 мм
Указание
u
Перед монтажом мебельной дверцы убедитесь, что ее
допустимый вес не превышен.
u
В противном случае не исключено повреждение
шарниров и, как результат, нарушение функциониро-
вания.
Модель
Максимальный вес
мебельной дверцы
UIK 10 кг
UIG 20 кг
4.1 Монтаж устройства
u
Снимите соединительный кабель с задней стороны
устройства. При этом необходимо удалить держа-
тель кабеля, иначе из-за вибрации будет слышен
шум!
u
Проложите сетевой кабель
при помощи шнура так,
чтобы устройство после
установки (монтажа) можно
было легко подключить.
Fig. 10
u
Предварительно настройте регулируемую опору
спереди в зависимости от высоты ниши.
Встраивание и выравнивание устройства:
ВНИМАНИЕ
Опасность повреждения чувствительного пола!
u
Подложите под установочные ножки сбоку по одной
картонной полоске размером прим. 10 см x 60 см.
Вырежьте полосы из упаковки. Если высота ниши
меньше 826 мм, вырежьте полосы из прочного, но
тонкого материала.
u
После встраивания удалите полосы.
u
Задвиньте устройство в
нишу и выровняйте пере-
дние кромки шарниров
заподлицо с боковой
стенкой мебели.
Fig. 11
w
Расстояние от передней кромки боковой стенки мебели
до корпуса устройства составляет 41,5 мм по всей
длине. (Учитывайте упорные элементы дверей, такие
как утолщения и уплотнения.)
Для мебели с упорными элементами дверей (утол-
щения, уплотнения и т. д.):
u
Учитывайте конструктивный размер (глубину упорных
элементов дверей): Выдвиньте шарниры на величину
этого конструктивного размера.
Установка
* Наличие в зависимости от модели и комплектации 5
