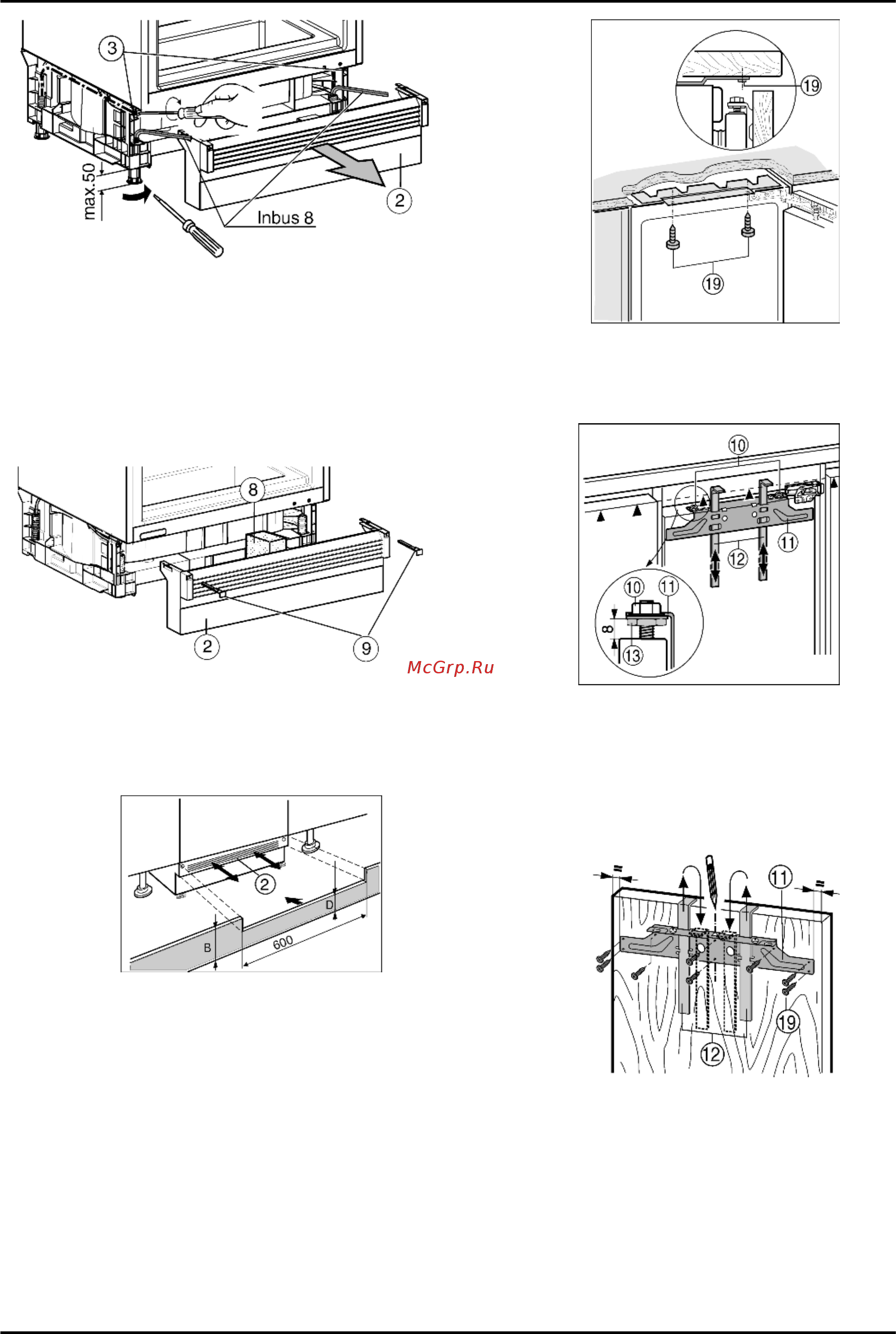

Fig. 12
u
Цокольную заглушку снимите движением вперед. При
необходимости извлеките нижнюю полку и установите
более легкую.
u
Выравнивание устройства с помощью установочных
опор: Выкрутите установочные опоры
Fig. 12 (3)
. Выкру-
тите передние установочные опоры с помощью
отвертки, при прикрученных установочных опорах с
помощью торцевого ключа 8 мм. Устройство должно
быть немного зажато в нише между полом и рабочей
пластиной!
Fig. 13
u
Вставить пенопласт
Fig. 13 (8)
- это важно для
нормальной раздельной циркуляции потоков воздуха!
u
Установите цокольную заглушку назад и потяните
вперед, пока передний край вентиляционной решетки
не станет вровень с цокольной обшивкой мебели!
Fig. 14
u
Вентиляционное отверстие должно быть полностью
открытым: в случае необходимости сделайте в цоколе
мебели соответствующий вырез!
u
Фиксирование цокольной заглушки: Вставьте фиксатор
Fig. 13 (9)
, при этом придерживайте цокольную
заглушку.
Крепление устройства в нише:
Для встраивания на нижнем уровне под гранитной
рабочей поверхностью сервисная служба предоставляет
крепежный комплект для монтажа сбоку.
Fig. 15
u
Прикрутите сверху с помощью длинных винтов для ДСП
Fig. 15 (19)
.
4.2 Монтаж мебельной двери
Fig. 16
u
Проверьте предварительную установку 8 мм.
(Расстояние между дверцей устройства и нижней
кромкой поперечины)
u
Монтажные приспособления
Fig. 16 (12)
сдвиньте вверх
на высоту мебельной дверцы. Нижняя упорная кромка
▲ монтажного приспособления = верхней кромке
подлежащей установке мебельной дверцы.
u
Открутите крепежную поперечину
Fig. 16 (11)
с
помощью контргаек
Fig. 16 (10)
.
Fig. 17
u
Навесьте крепежную поперечину
Fig. 17 (11)
с монтаж-
ными вспомогательными элементами
Fig. 17 (12)
на
внутреннюю сторону мебельной дверцы.
u
Выравнивание крепежной поперечины
Fig. 17 (11)
по
центру: начертите короткую центральную линию на
мебельной дверце, совместите с ней острие стрелки
поперечины.
w
Расстояния до наружных кромок справа и слева
должны быть одинаковыми.
Для дверей из ДСП:
u
Прикрутите крепежную поперечину
Fig. 17 (11)
по
меньшей мере 6 винтами
Fig. 17 (19)
.
Для ячеистых дверей:
Установка
6 * Наличие в зависимости от модели и комплектации
