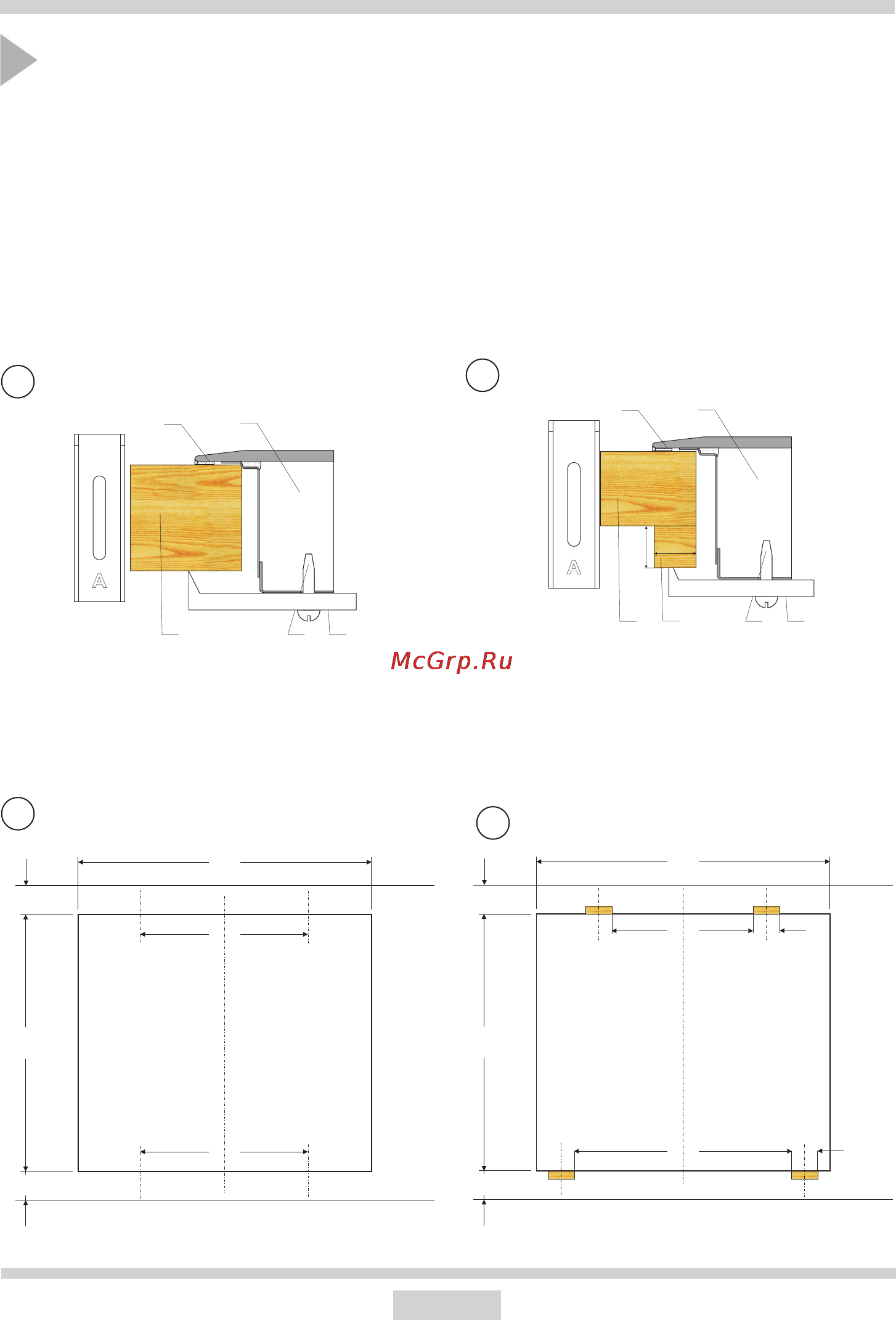

• Если толщина столешницы составляет 38 мм, то для крепления плиты надо ис-
пользовать 4 держателя «А». Способ монтажа показан на рис. 3 и 4. Если толщина
столешницы 28 мм, то кроме держателей «А» надо дополнительно применить 4
деревянные колодки, размером 15 х 15 х 50 мм. Способ монтажа показан на рисунке
5 и 6.
• Проверить, хорошо ли прокладка прилегает к плите.
• Легко прикрутить держатели снизу плиты.
• Очистить столешницу, вложить плиту в отверстие и вдавить в столешницу.
• Установить держатели перпендикулярно к краю плиты и прикрутить до конца.
1 – столешница мебели
2 – винт (шуруп)
3 – крепёжный держатель
4 – нагревательная плита
5 – прокладка плиты
1 – столешница мебели
2 – винт (шуруп)
3 – крепёжный держатель
4 – нагревательная плита
5 – прокладка плиты
6 – деревянная колодка
3
4
5
6
54
321
54
321
15
15
6
УСТАНОВКАИМОНТАЖ
МонтажплитыBHI6*-держатель
320
560
490
min
60
min
50
320
560
270 50
490
min
60
min
50
270
50
