ПЭ-00.00.000 РЭ Лист 9

ПЭ-0,48Ш-03

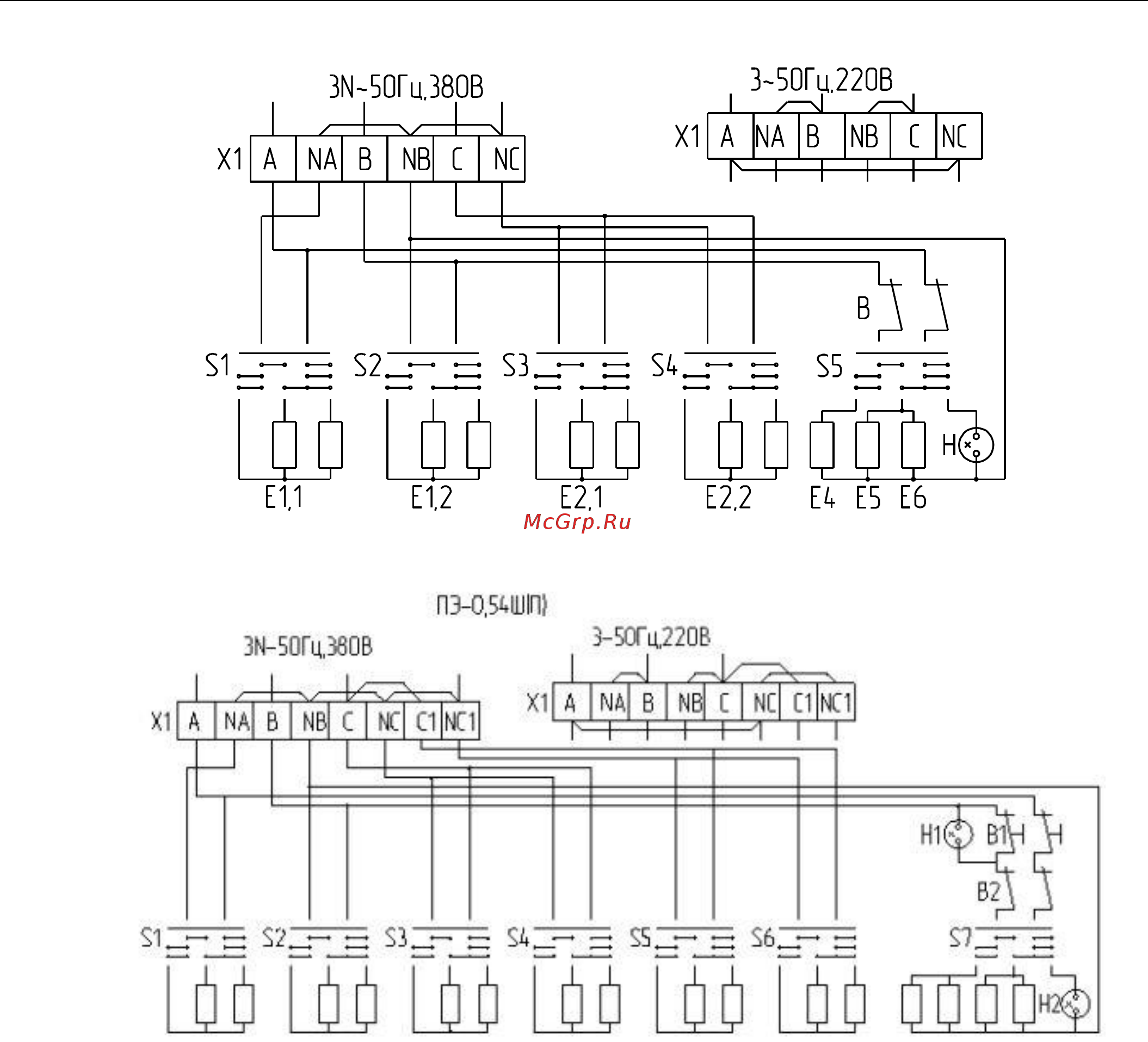

Рис.9

В1 – датчик-реле температуры Т32-06х2,5 (термоограничитель) ТУ 25-02.061990-78 – 1 шт.:

В2 – датчик-реле температуры Т32М-04х2,5 (регулятор) ТУ 25-02.061990-78 – 1 шт.;

Е1.1…Е3.2 – конфорка ПЭ-0,54М.00.670 – 6 шт. (ПЭ-0,54Ш, ПЭ-0,54С);

Е4 … Е7 – ТЭН 240В 13/1,25 Т 220 УХЛ4, ГОСТ 13268-83 – 4 шт.

Н1 – индикатор ТЛО-3 2 ОДО. 337 136 ТУ – 1 шт.

Н2 – индикатор ТЛЗ-3 2 ДОД. 337 136 ТУ – 1 шт.

S1 … S7 – переключатель ТПКП-М. УХЛ4 ТУ 27-51-3864-87 – 7 шт.

Х1 –блок зажимов БЗН28-16П63-В/В У3-8 ТУ 16-90 ИФРГ 687.225.008 – 1 шт.
