Допускается замена элементов, не ухудшающих технические характеристики изделия
- 5 –
к плите должен быть проход шириной не менее 1 м от легковоспламеняющихся
материалов;
при монтаже плиты должна быть установлена коммутационная защитная аппаратура,
гарантирующая от пожарных факторов: короткого замыкания, перенапряжения, перегрузки,
самопроизвольного включения;
при первичной установке плиты, если ток утечки превышает:
при рабочей температуре:
-18 мА для ЭП-4ЖШ-К-2/1;
-24 мА для ЭП-6ЖШ-К-2/1,
в холодном состоянии:
-36 мА для ЭП-4ЖШ-К-2/1………………….установить УЗО 40 А /100 мА;
-48 мА для ЭП-6ЖШ-К-2/1………………….установить УЗО 63 А / 100 мА в щите ШС;
присоединение плиты к сети должно осуществляться с учетом допускаемой нагрузки на
электросеть;
по пожарной безопасности плита должна соответствовать ГОСТ 12.1.004;
не допускается использование плиты в пожароопасных и взрывоопасных зонах;
Внимание! Для очистки плиты не допускается применять водяную струю.
6. ПОРЯДОК УСТАНОВКИ
Распаковка, установка и испытание плиты должны производиться специалистами по монтажу и
ремонту торгово-технологического оборудования. После занесения плиты с отрицательной
температуры в помещение необходимо выдержать ее при комнатной температуре в течении 6 часов.
Установку плиты проводите в следующем порядке:
перед установкой плиты на предусмотренное место необходимо снять защитную пленку со
всех поверхностей. Плиту следует разместить в хорошо проветриваемом помещении, если имеется
возможность, то под воздухоочистительным зонтом. Необходимо следить за тем, чтобы плита была
установлена в горизонтальном положении (для этого предусмотрены регулировочные ножки), высота
должна быть удобной для пользователя. Учитывая вид плиты, ее можно размещать отдельно или
вместе с другим кухонным оборудованием;
допускается установка плиты на расстояние не ближе 100 мм от стены;
подключение плиты к электросети должно быть выполнено согласно действующего
законодательства и нормативов. Электроподключение производится только уполномоченной
специализированной службой с учетом маркировок на табличке с надписями;
монтаж и подключение должны быть произведены так, чтобы установленная и
подключенная плита предупреждала доступ к токопроводящим частям без применения инструментов;
плавкие предохранители для нормальной работы оборудования должны быть
предусмотрены:
-на ток 32А для ЭП-4ЖШ-К-2/1;
-на ток 55А для ЭП-6ЖШ-К-2/1;
установите плиту на соответствующее место;
выровняйте плиту с помощью регулируемых ножек так, чтобы рабочие поверхности
приняли горизонтальное положение;
надежно заземлите плиту, подсоединив заземляющий проводник к заземляющему зажиму,
заземляющий проводник должен быть в шнуре питания;
проведите ревизию соединительных устройств электрических цепей плиты (винтовых и без
винтовых зажимов), при выявлении ослабления необходимо подтянуть или подогнуть до нормального
контактного давления;
- 6 –

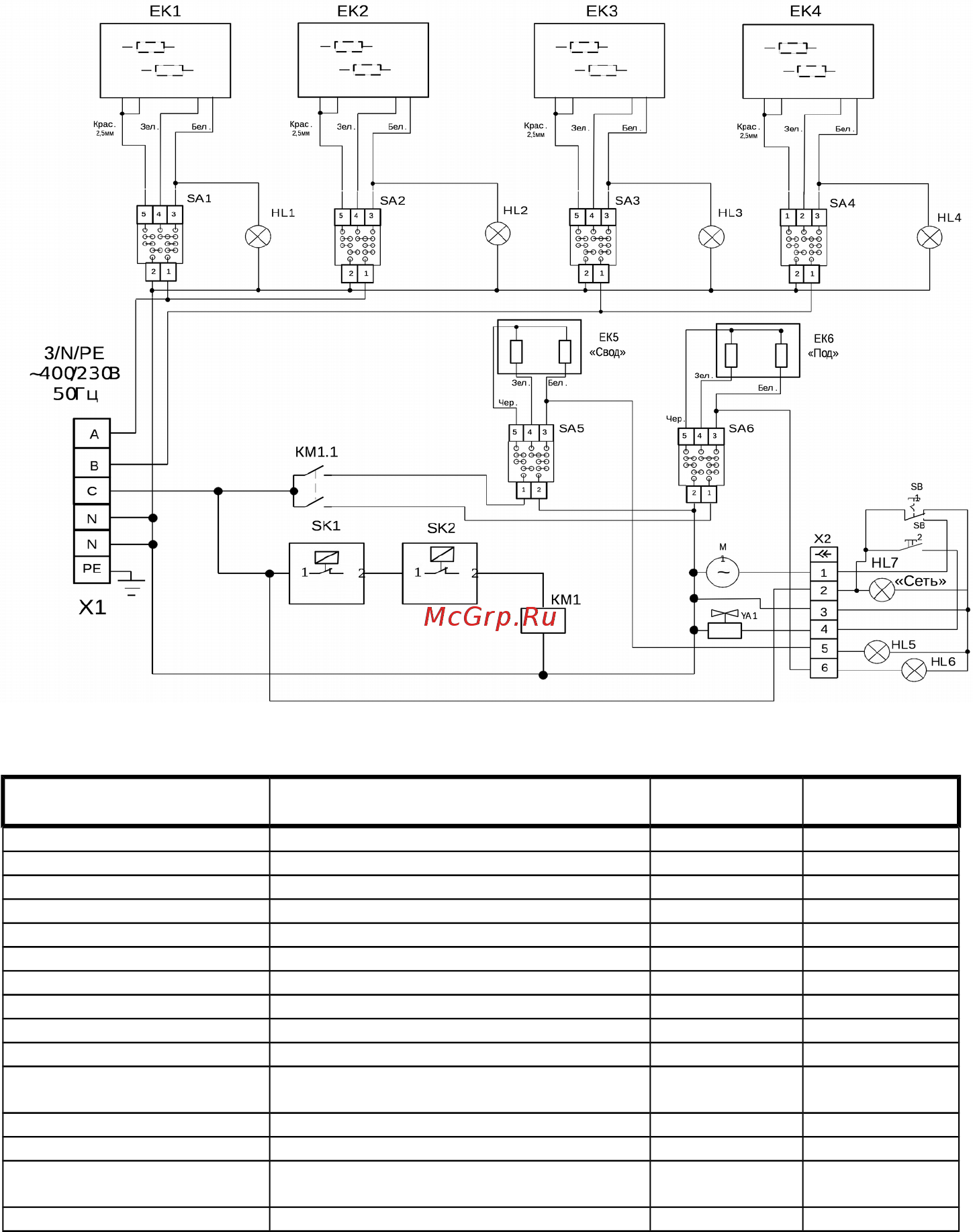

Электропитание необходимо подвести снизу на клеммный блок от распределительного щита
через автоматический выключатель:
Поз.
обоз.
Наименование Кол. Примечание
EK1… ЕК4 Конфорка КЭТ-0,12 4
ЕК5 Блок ТЭНов 1R094439/002 1
ЕК6 Блок ТЭНов 1R094439/001 1
HL1…HL7 Светосигнальная арматура 7
КМ1 Пускатель ПМЛ-2160 МБ 2
SA1… SA6 Переключатель “Gottak” 6
SB1 Выключатель CS 789 1
SB2 Кнопка S468 1
SK1 Терморегулятор EGO 55.13059.220 1 270°C
SK2 Термовыключатель
EGO 55.13569.070
1 320°C
М1 Вентилятор R2А 150 А4-4218 1
YA1 Клапан электромагнитный КЭН-1 1
X1 Блок КБ63(6)
ТУ3424-003-03965778-97
1
Х2 Колодка (…9009 и …9011) 1
