102
VQT1B12

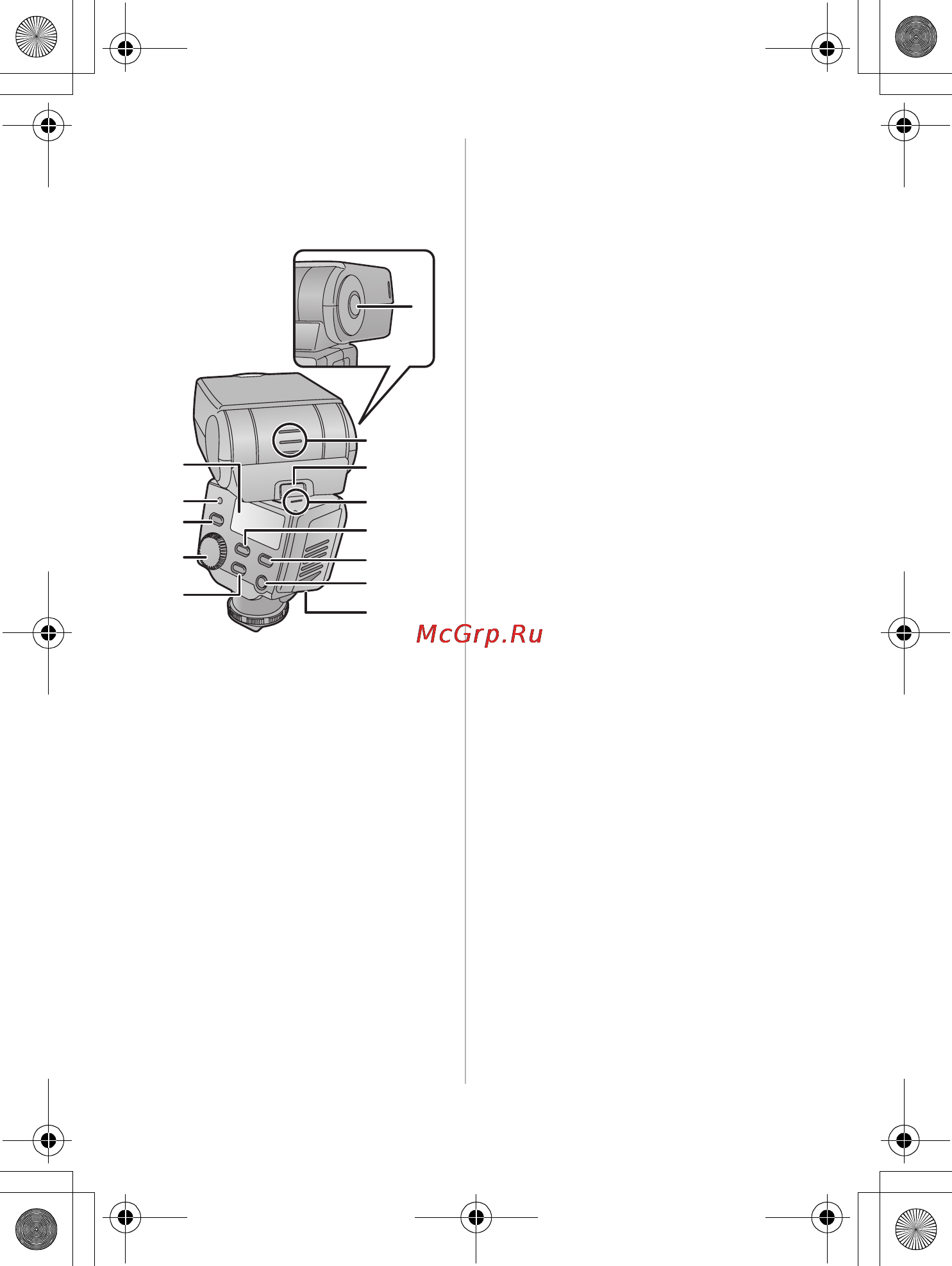

4 Датчик вспышки
5 Стопорное кольцо (P111)
6 Стопорный штифт (P111)
7 Участок контактов (P111)
8 Отпускающая кнопка
(вертикальное направление)
(P111, 128)
9 Шкала вертикального
поворота головки вспышки
(P128)
10 Отпускающая кнопка
(горизонтальное
направление) (P111, 128)
11 Шкала горизонтального
поворота головки вспышки
(P128)
12 Кнопка режима [MODE]
(P113, 122, 133)
13 Кнопка [LIGHT]
≥ Панель дисплея будет
подсвечиваться в течение
не более 15 секунд. Может
также светиться, если
цифровая камера с
функциями связи
прикреплена к ней и
функционирует.
14 Кнопка питания [POWER]
(P110, 113, 122, 133)
15 Крышка отсека
аккумуляторов (P109)
16 Кнопка масштабирования
[ZOOM]
(P123, 126, 130, 131)
17 Выберите диск
(P117, 120, 123, 126, 133)
18 Кнопка режима
[TEST/CHARGE]
(P110, 113, 122)
19 Лампа [AUTO CHECK]
(P110, 115, 116, 118, 123)
20 Панель дисплея (P103)
8
9
11
10
13
14
12
15
19
18
17
16
20
