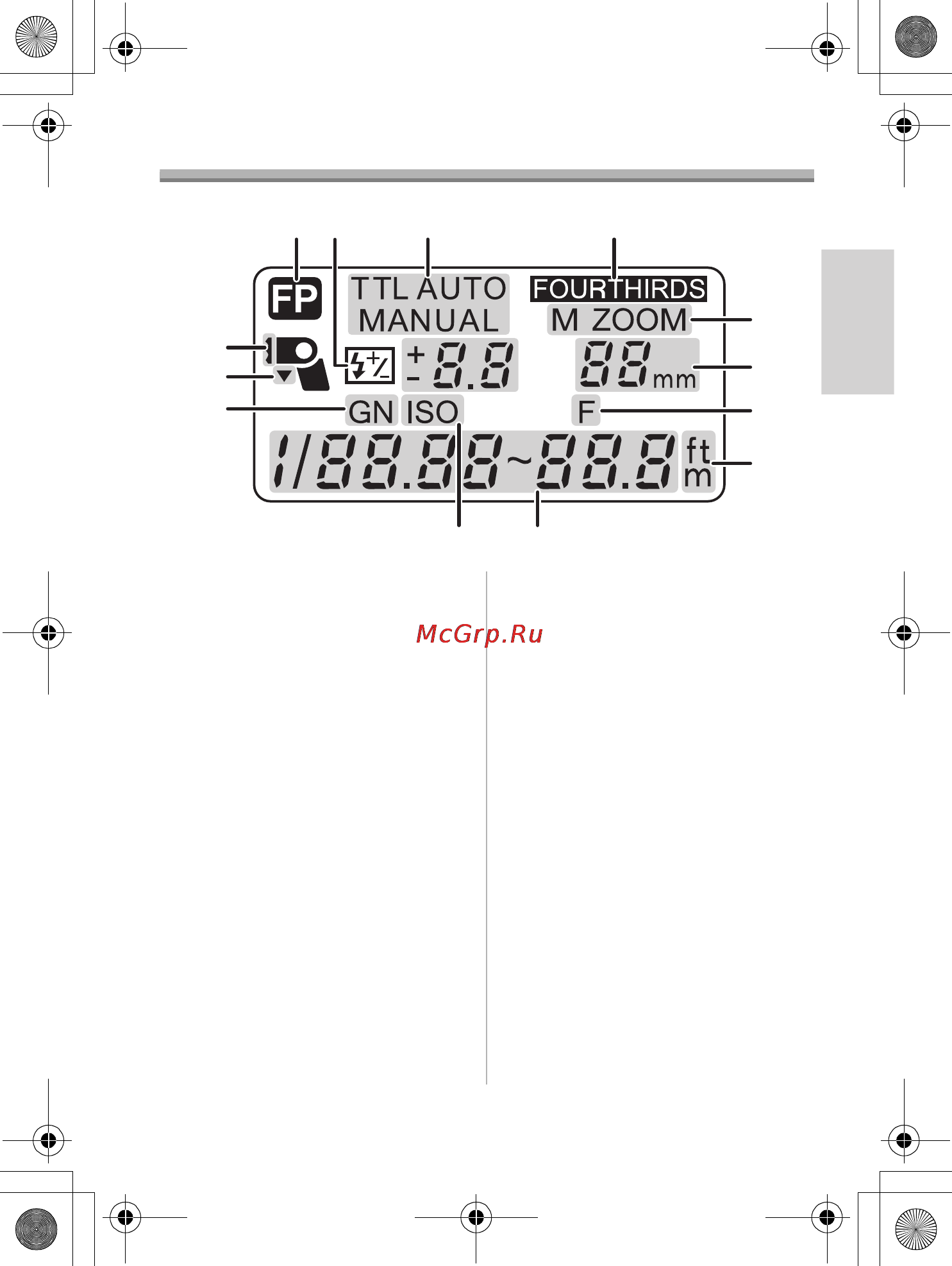

Indicazioni visualizzate sul display
1 Flash FP (P22, 23)
2 Regolazione dell’intensità del
flash (P24)
3 Modalità flash (P17, 26)
4 Indicazione dell’angolo di
illuminazione (P38)
≥ [FOURTHIRDS]:
L’angolo di illuminazione
viene indicato attraverso la
lunghezza focale
dell’obiettivo della fotocamera
digitale “Four Thirds”.
≥ [135]:
L’angolo di illuminazione
viene convertito nella
lunghezza focale della
fotocamera 135 (conversione
per pellicola da 35 mm) e
visualizzato.
5 Modalità ZOOM (P34)
6 Valore dello ZOOM (P34)
7 Apertura
8 Visualizzazione della distanza
(P38)
9 Indicazione delle impostazioni
(numero guida, sensibilità ISO,
intervallo utile del flash,
distanza corretta, regolazione
dell’intensità del flash)
10 Sensibilità ISO
11 Numero guida (GN) (P41)
12 Flash per riprese ravvicinate
(P33)
13 Indicazione del wide panel
(P35)
13 4
5
7
10 9
8
6
13
12
11
2
