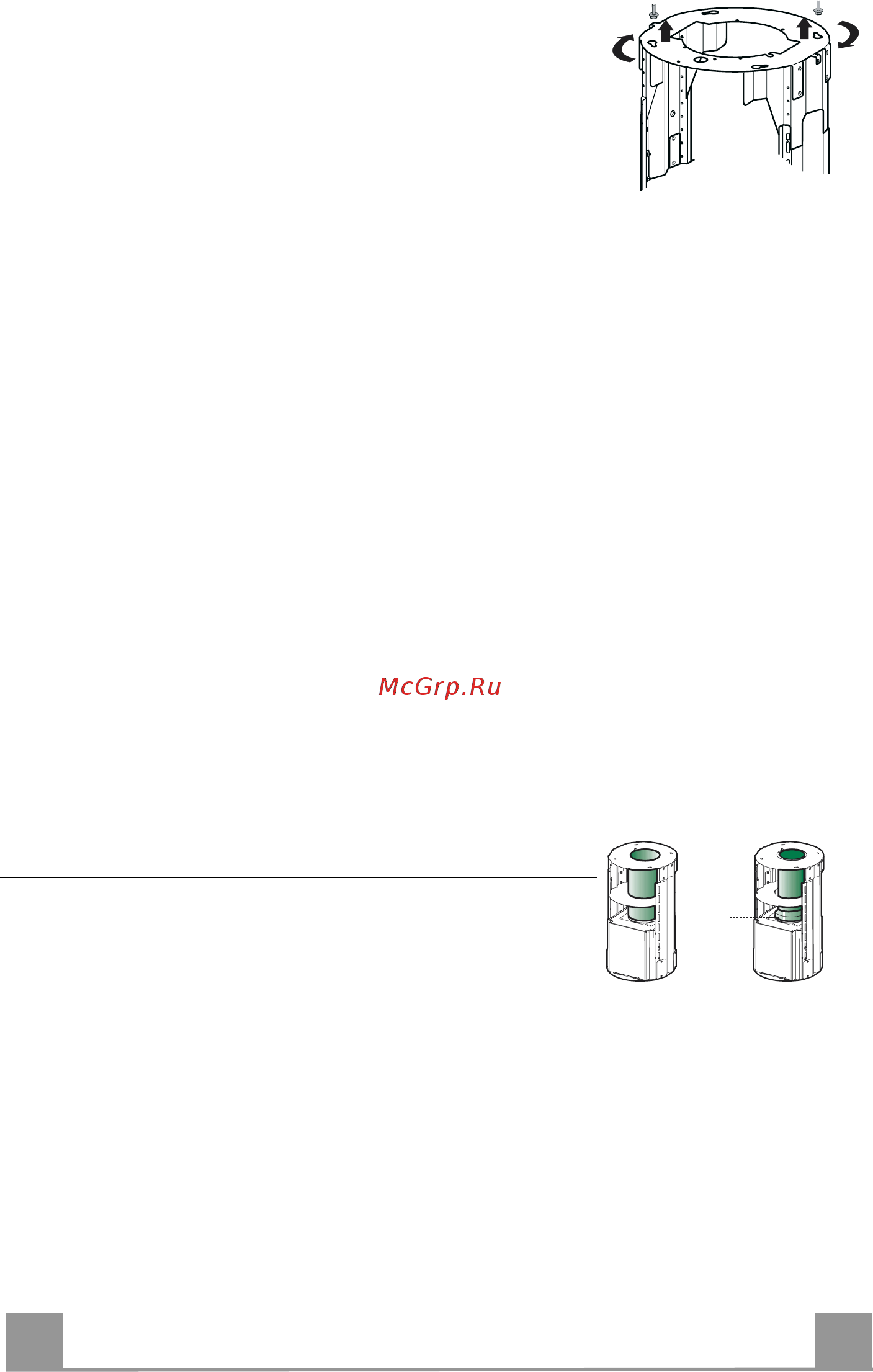

FIJACION ARMAZON

• Levantar el armazón teniendo cuidado de que el índice puesto

sobre la lámina de éste se encuentre en la parte anterior.

• Encajar los ojales del armazón en los dos tornillos colocados

anteriormente en el techo y girar hasta el centro del ojal de re-

gulación.

• Apretar los dos tornillos y atornillar los otros dos en dotación;

antes de atornillar definitivamente los tornillos es posible efec-

tuar regulaciones girando el armazón, teniendo cuidado que los

tornillos no se salgan de la sede del ojal de regulación.

• El fijado del armazón tiene que ser seguro en relación sea al

peso de la Campana sea a los movimientos causados por oca-

sionales empujones laterales al aparato una vez montado. A fi-

jado realizado controlar por lo tanto que la base sea estable

aunque el armazón sea sometido a flexiones.

• En todos los casos en que el Techo no fuera suficientemente

robusto en el punto de suspensión, el instalador tendrá que

proveer a robustecerlo con oportunas láminas y contraplacas

ancladas a partes estructuralmente resistentes.

Conexiones Salida del Aire Versión Aspirante

Para la instalación de la versión aspirante, conectar la campana al

tubo de salida mediante un tubo rígido o flexible de ø150 o 120

mm, a discreción del instalador.

• Para la conexión con el tubo de ø120 mm, introducir la brida

de reducción 9 en la salida del cuerpo de la campana.

• Fijar el tubo con abrazaderas adecuadas 25 en dotación.

• Quitar los filtros antiolor al carbón activo.

ø 120ø 150
