ΕΓΚΑΤΑΣΤΑΣΗ

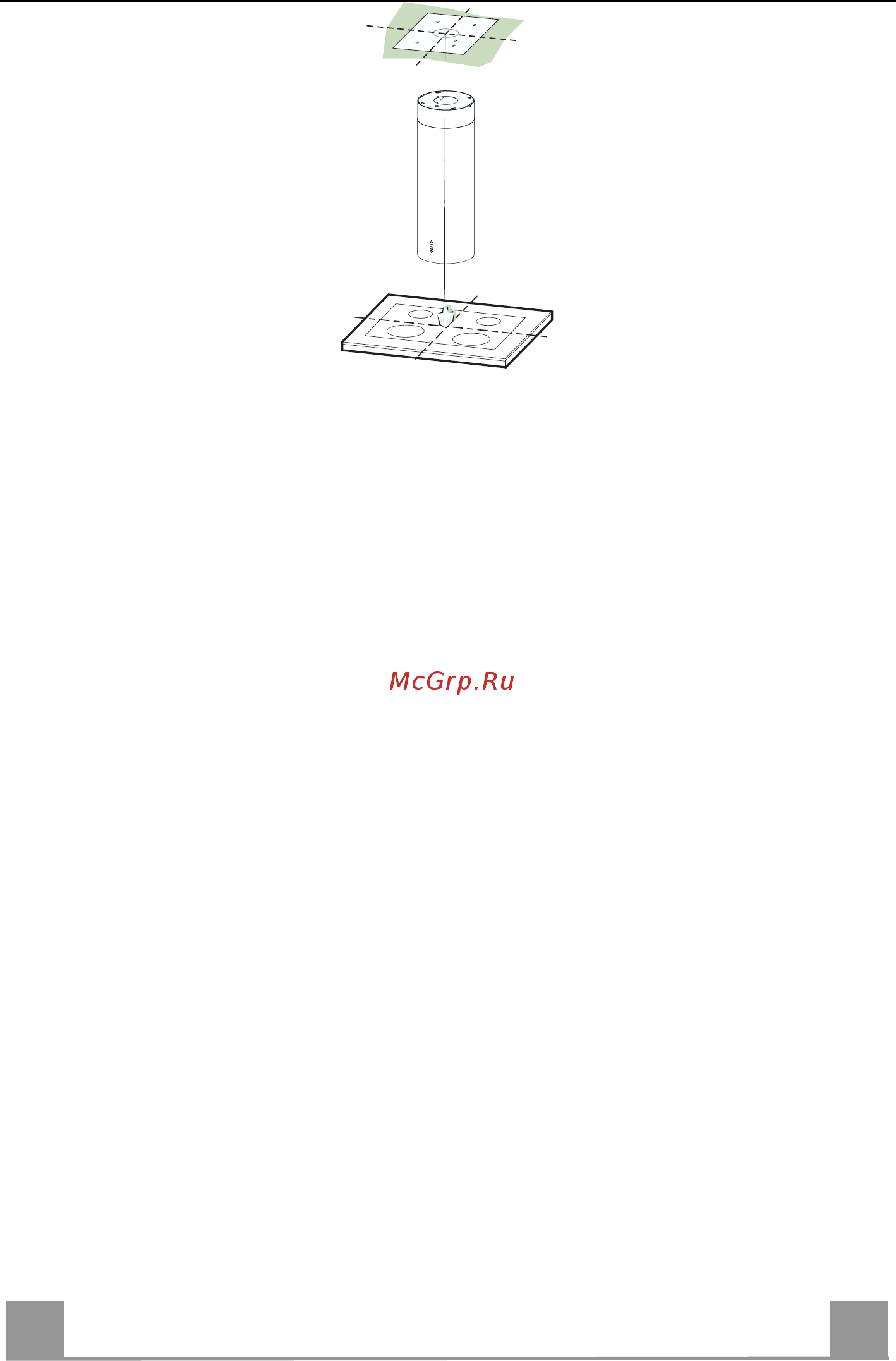

∆ιάτρηση οροφής/ραφιού και στερέωση στύλου

∆ΙΑΤΡΗΣΗ ΟΡΟΦΗΣ/ΡΑΦΙΟΥ

• Με τη βοήθεια ενός νήµατος στάθµης σηµειώστε πάνω στην οροφή/ράφι στήριξης το κέ-

ντρο της επιφάνειας των εστιών.

• Ακουµπήστε στην οροφή/ράφι το υπόδειγµα διάτρησης 21 που παρέχεται, έτσι ώστε το κέ-

ντρο του να συµπέσει µε το κέντρο που έχετε σηµαδεύσει και ευθυγραµµίστε τους άξονες

του υποδείγµατος µε τους άξονες της επιφάνειας των εστιών.

• Σηµειώστε τα κέντρα των οπών του υποδείγµατος.

Τρυπήστε τα ακόλουθα σηµεία:

• Οροφή από συµπαγές σκυρόδεµα: ανάλογα µε τα ούπα για σκυρόδεµα που χρησιµο-

ποιούνται.

• Οροφή από τούβλα µε αεροθάλαµο, πάχους 20 mm: Φ 10 mm (τοποθετήστε αµέσως τα

ούπα του εξοπλισµού 11).

• Οροφή από ξύλινα δοκάρια: ανάλογα µε τις ξυλόβιδες που χρησιµοποιούνται.

• Ξύλινο ράφι: Φ 7 mm.

• ∆ιέλευση του ηλεκτρικού καλωδίου τροφοδοσίας: Φ 10 mm.

• Έξοδος αέρα (µοντέλο απαγωγής): ανάλογα µε τη διάµετρο της σύνδεσης στο σωλήνα

εξωτερικής εκκένωσης.

Βιδώστε σταυρωτά δύο βίδες αφήνοντας 4-5 mm από την οροφή:

• για συµπαγές σκυρόδεµα, ούπα για σκυρόδεµα, δεν παρέχονται.

• για κατασκευή από τούβλα µε αεροθάλαµο, πάχους 20 mm περίπου, βίδες 12h, που πα-

ρέχονται.

• για ξύλινα δοκάρια, ξυλόβιδες, δεν παρέχονται.

• για ξύλινο ράφι, βίδες 12g µε ροδέλες 22 και παξιµάδια 23, που παρέχονται.
