ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

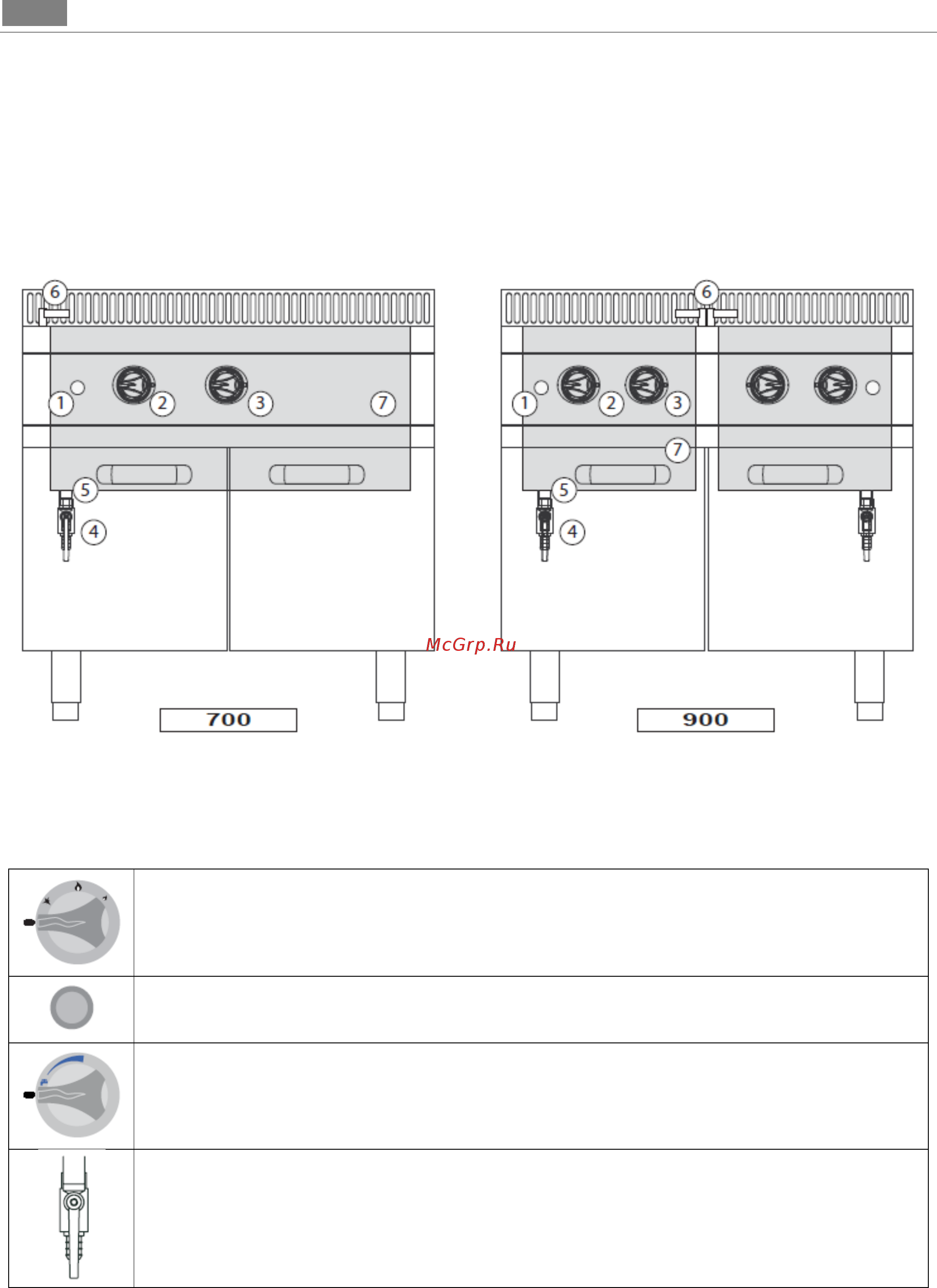

Расположение основных элементов

Данные иллюстрации носят приблизительный характер и могут быть изменены.

1. Кнопка пьезоэлектрического розжига (см. раздел «Режимы работы и функции рукояток, кнопок и индикаторов»).

2. Рукоятка-регулятор горелки (см. раздел «Режимы работы и функции рукояток, кнопок и индикаторов»).

3. Рукоятка подачи воды в готовочную камеру.

4. Кран для слива воды из готовочной камеры.

5. Регулятор запальника.

6. Трубка для налива воды в готовочную камеру.

7. Готовочная камера.

Режимы работы и функции рукояток, вентилей, кнопок и индикаторов

Расположение органов управления на иллюстрациях указано приблизительно и может отличаться от изделия к

изделию.

Рукоятка-регулятор горелки (изделия, работающие на ГАЗУ). Выполняет три различные функции:

1. Розжиг запальника и основной горелки.

2. Регулировка пламени (минимум – максимум).

3. Выключение изделия.

Кнопка пьезоэлектрического поджигателя (изделия, работающие на ГАЗУ). Выполняет одну

функцию:

1. При нажатии формирует искру для розжига запальника.

Рукоятка для заполнения емкости водой (изделия, работающие на ГАЗУ/ЭЛЕКТРИЧЕСТВЕ).

Функции:

1. Подача воды.

2. Перекрытие подачи воды.

Кран для слива воды (ИЗДЕЛИЯ, РАБОТАЮЩИЕ НА ГАЗУ/ЭЛЕКТРИЧЕСТВЕ). Функции:

1. Кран для слива воды из готовочной камеры.
