ИНСТРУКЦИЯ ПО
ЭКСПЛУАТАЦИИ
И ТЕХНИЧЕСКОМУ
ОБСЛУЖИВАНИЮ (06/98)
ГАЗОВАЯ ПЕЧЬ
ДЛЯ ПИЦЦЕРИЙ
МОДЕЛЬ AMG4-AMG6-AMG9
4 – ПЕРЕВОЗКА И
ВЫГРУЗКА
4.1 – ПЕРЕВОЗКА И ВЫГРУЗКА
ВО ВРЕМЯ ТРАНСПОРТИРОВКИ, ПОГРУЗКИ И РАЗГРУЗКИ
ОБОРУДОВАНИЯ НЕОБХОДИМО ОБЕСПЕЧИТЬ ОТСУТСТВИЕ НА
МЕСТЕ ПРОИЗВОДСТВА РАБОТ ПОСТОРОННИХ ЛИЦ,
ЖИВОТНЫХ И ПРЕДМЕТОВ, КОТОРЫЕ МОГУТ СТАТЬ ПРИЧИНОЙ
АВАРИИ.
ТРАНСПОРТИРОВКА, ПОГРУЗКА И РАЗГРУЗКА ДОЛЖНЫ
ПРОИЗВОДИТЬСЯ С ИСПОЛЬЗОВАНИЕМ СПЕЦИАЛЬНЫХ
УСТРОЙСТВ, РАССЧИТАННЫХ НА ГАБАРИТНЫЕ РАЗМЕРЫ И
ВЕС ОБОРУДОВАНИЯ (СМ. РАЗДЕЛЫ 3.2, 3.3 И ТАБЛИЦЫ 1, 2, 3).
ЕСЛИ ТРАНСПОРТИРОВКА, ПОГРУЗКА И РАЗГРУЗКА
ПРОИЗВОДЯТСЯ С ИСПОЛЬЗОВАНИЕМ ПОДЪЕМНИКА,
НЕОБХОДИМО УБЕДИТЬСЯ, ЧТО ВИЛОЧНЫЙ ЗАХВАТ
РАСПОЛАГАЕТСЯ, КАК ПОКАЗАНО НА РИСУНКЕ 4.
ВО ВРЕМЯ ТРАНСПОРТИРОВКИ, ПОГРУЗКИ И РАЗГРУЗКИ
ОБОРУДОВАНИЯ НЕОБХОДИМО ИЗБЕГАТЬ РЕЗКИХ ОСТАНОВОК,
УСКОРЕНИЙ ИЛИ СМЕНЫ НАПРАВЛЕНИЯ ДВИЖЕНИЯ.
С целью упрощения операций по
транспортировке, погрузке и разгрузке,
оборудование упаковано в картонную
коробку. Коробка установлена на
деревянный поддон и перевязана
крепежными лентами.
Печь внутри коробки дополнительно
упакована в прозрачную нейлоновую
пленку.
После окончания транспортировки и
погрузочно-разгрузочных работ, когда
печь установлена на постоянное место
эксплуатации, можно приступать к
распаковке – удалению крепежных лент,
картонной коробки и нейлоновой
пленки.

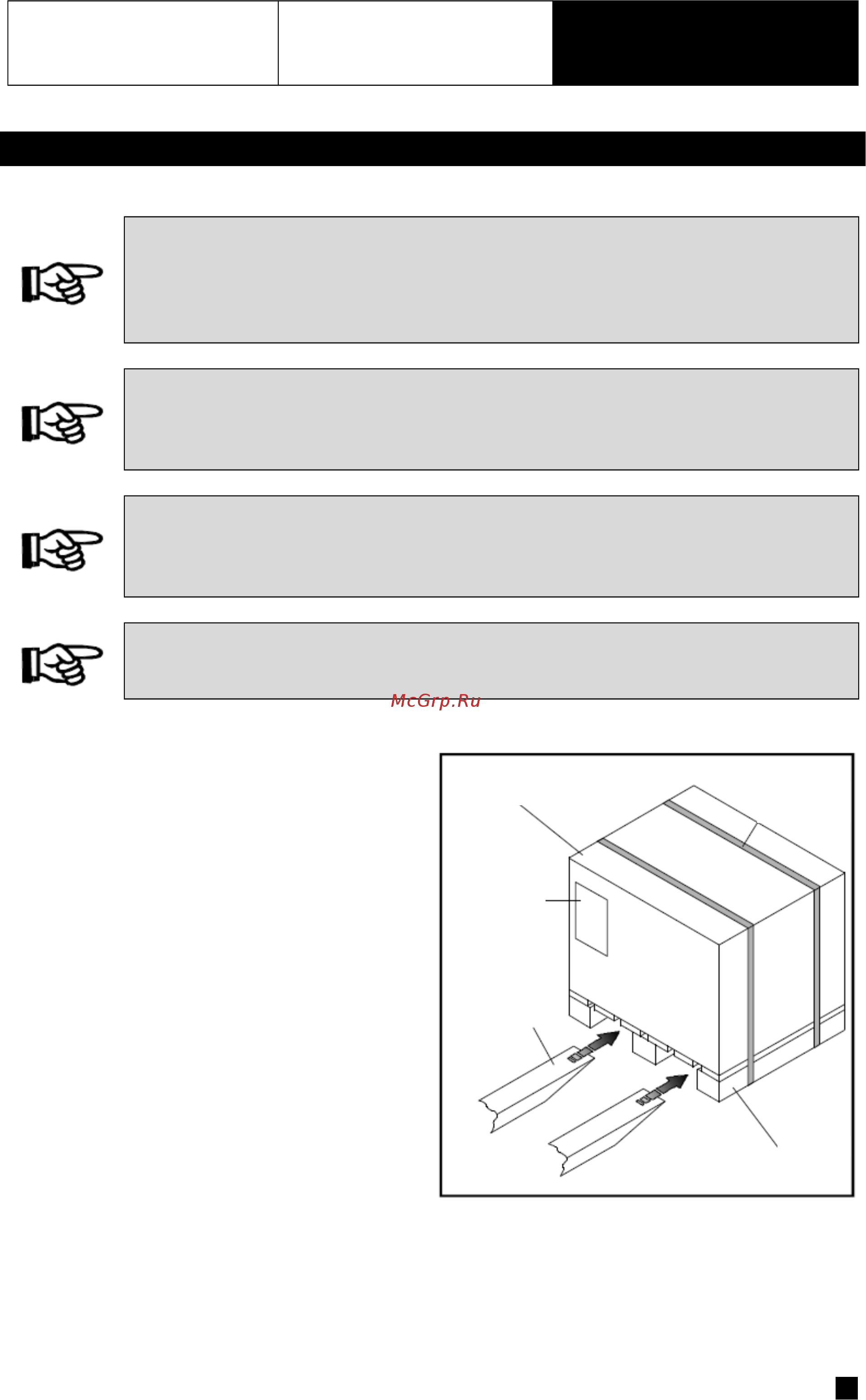

Рисунок 4 – Использование вилочного
захвата
12
Картонная
коробка
Крепежная
лента
Манипуля-
ционные
знаки
Вилочный
захват
Поддон
