Apach AMG4 [6/36] Габаритные размеры печи
![Apach AMG4 [6/36] Габаритные размеры печи](/views2/1320917/page6/bg6.png)
ИНСТРУКЦИЯ ПО
ЭКСПЛУАТАЦИИ
И ТЕХНИЧЕСКОМУ
ОБСЛУЖИВАНИЮ (06/98)
ГАЗОВАЯ ПЕЧЬ
ДЛЯ ПИЦЦЕРИЙ
МОДЕЛЬ AMG4-AMG6-AMG9
3 – ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
3.2 – ГАБАРИТНЫЕ РАЗМЕРЫ ПЕЧИ

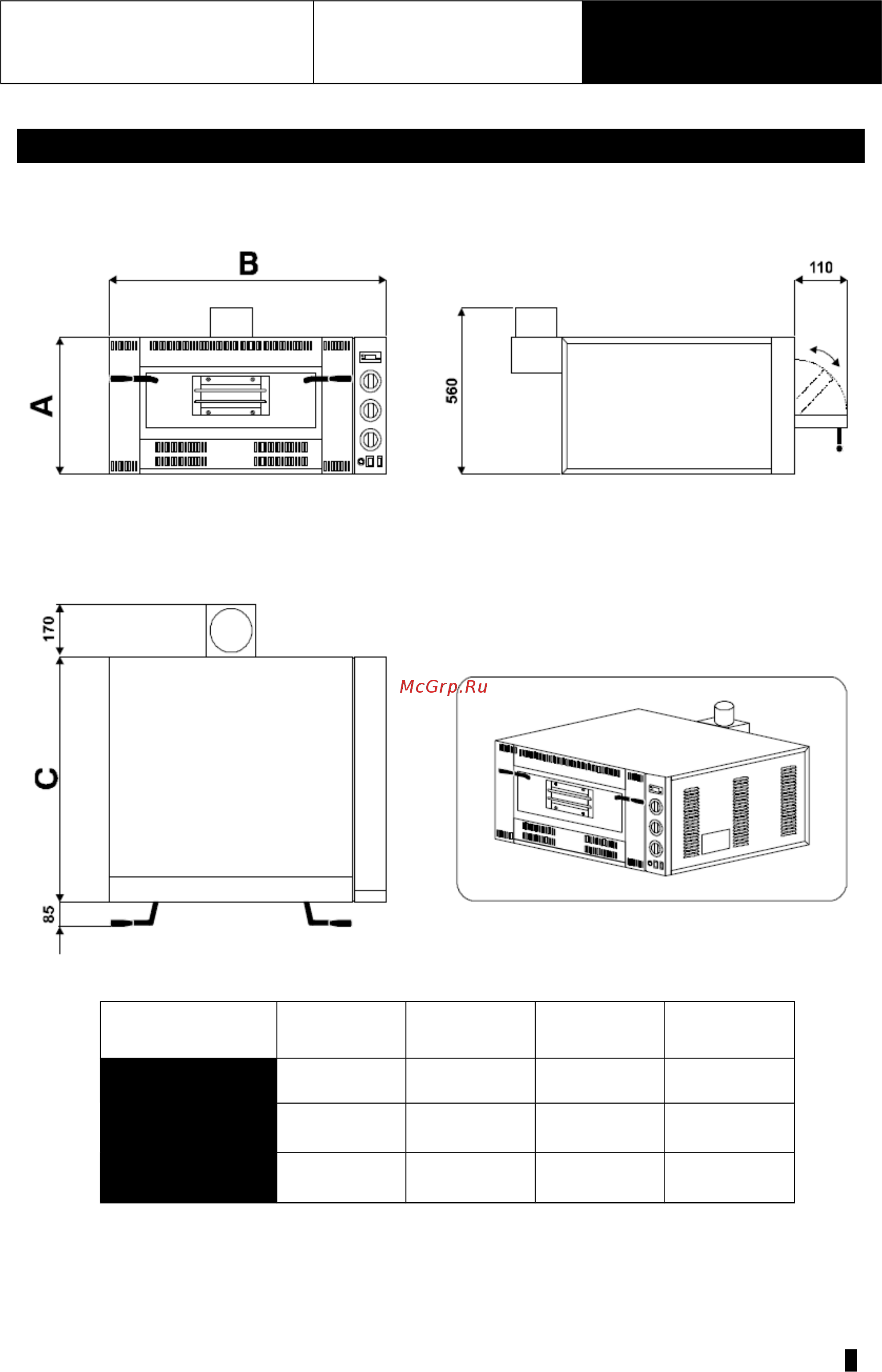

Габаритные размеры трех моделей печи показаны на рисунке ниже.
Модель печи
А
(мм)
В
(мм)
С
(мм)
Вес
(кг)
AMG4
470 1000 840 112
AMG6
470 1000 1140 141
AMG9
470 1300 1140 179
Рисунок 2 – Габаритные размеры печи
6
Вид спереди
Вид слева
Вид сверху
