Alliance LEN27AWG3018 [10/45] Удлинительная планка лотка приема монет
![Alliance LEN27AWG3018 [10/45] Удлинительная планка лотка приема монет](/views2/1320544/page10/bga.png)
504522 8
Удлинительная планка лотка приема монет . . .
ВНИМАНИЕ!
Во избежание пожара или взрыва, поражения электрическим током или получения тяжелых или смертельных
телесных повреждений настоятельно рекомендуется соблюдать следующие правила:
• Перед любыми работами по обслуживанию и ремонту следует отсоединить штепсельную вилку от розетки.
• Перед началом обслуживания или ремонта следует перекрыть газовый вентиль (для машин с газовым
нагревом).
• Категорически запрещается эксплуатация сушильной машины со снятыми защитными приспособлениями или
устройствами.
• Если провода заземления были отсоединены на время выполнения ремонта, то по его завершении заземление
машины должно быть восстановлено.

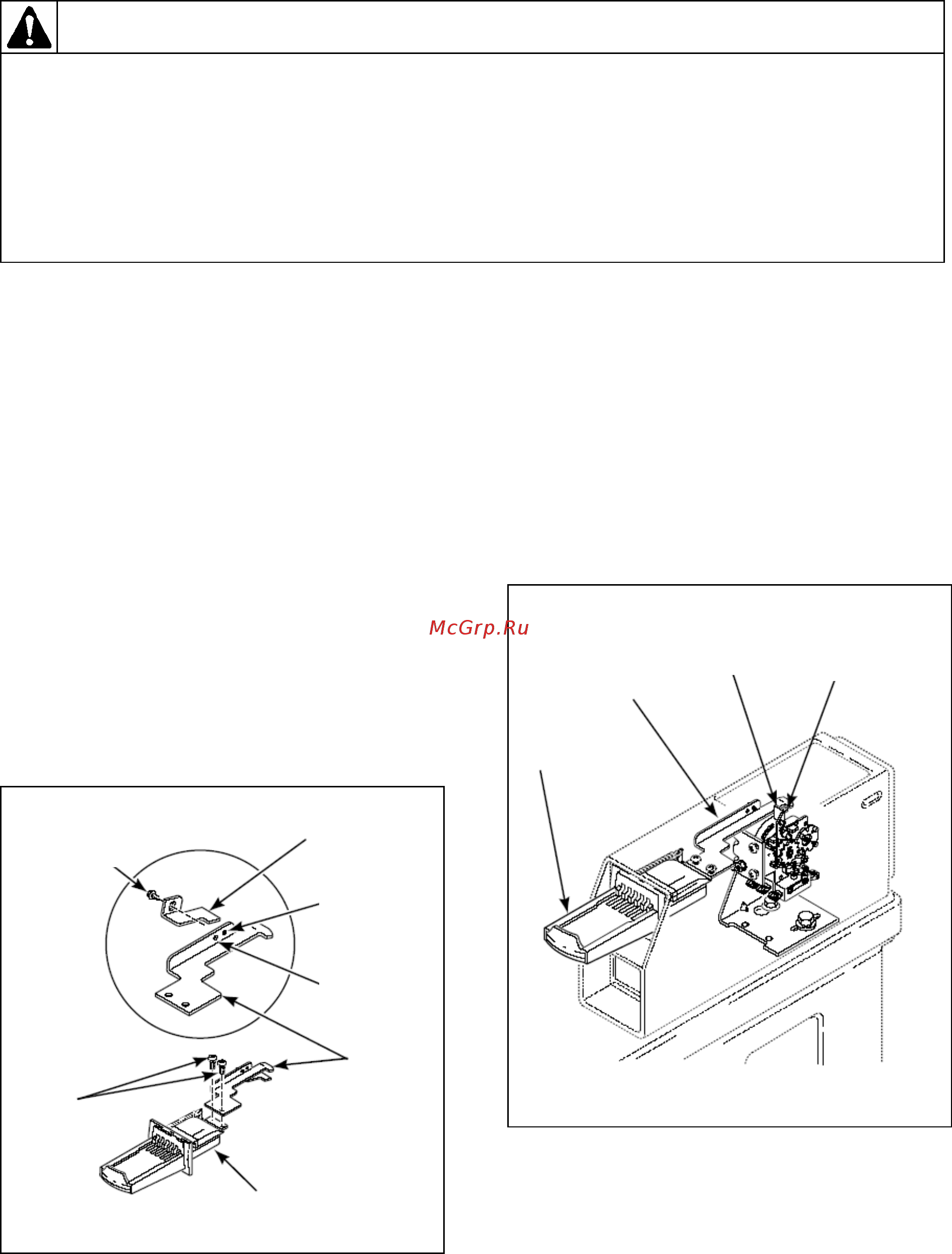

1 Удлинительная планка (дет. №503733)
устанавливается сверху на боковину лотка для
монет и фиксируется при помощи двух винтов с
крестообразными шлицами и стопорных шайб (дет.
№03950). Схема установки показана на рисунке.
2 Установка адаптера к удлинительной планке (дет.
№501796) производится следующим образом.
ПРИМЕЧАНИЕ. В сушильных машинах, оснащенных
лотками приема монет фирмы "Greenwald" (за
исключением лотков типа Greenwald Comet Slide или
Greenwald Tokette Slide), адаптер планки не
используется.
• Лотки типа ESD — Установите адаптер (дет.
№501796) на нижнюю сторону планки (дет.
№503733). Совместив отверстие в адаптере с
отверстием "А" на планке, следует закрепить его
при помощи самонарезного винта (дет. № 501086).
Схема установки показана на рисунке.
• Лотки типа Greenwald Comet Slide, Greenwald
Tokette Slide и MONARCH Coin Slide —
Установите адаптер (дет. №501796) на нижнюю
сторону планки (дет. №503733). Совместив
отверстие в адаптере с отверстием "В" на планке,
следует закрепить его при помощи самонарезного
винта (дет. № 501086). Схема установки показана
на рисунке.
САМОНАРЕЗНОЙ
ВИНТ
501086
ОТВЕРСТИЕ "А"
ОТВЕРСТИЕ "В"
УДЛИНИТЕЛЬНАЯ
ПЛАНКА
53733
ЛОТОК
ПРИЕМА МОНЕТ
А
ДАПТЕР
501796
ВИНТЫ С
КРЕСТООБРАЗНЫМ
ШЛИЦЕМ И
КОНТРГАЙКИ
03950
3 После этого лоток приема монет устанавливают в
корпус счетчика монет.
4 ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ СУШИЛЬНОЙ
МАШИНЫ — Выполнить подключение машины к
электросети. Загрузить в лоток необходимое
количество монет. Задвинуть лоток вовнутрь,
наблюдая за функционированием механизма через
расположенный сверху технический лючок. Планка
лотка должна войти к контакт с рычагом привода и
вернуться назад вместе с лотком.
При нажатии на лоток он должен втягиваться в корпус
счетчика. Рычаг привода должен оставаться
отведенным назад, до тех пор пока планка лотка не
начнет совершать движение вперед и не войдет снова в
контакт с рычагом привода, возвращая рычаг в исходное
положение. Схема изображена на рисунке.
УДЛИНИТЕЛЬНАЯ
ПЛАНКА
ЛОТОК
ПРИЕМА МОНЕТ
РЫЧАГ
ПРИВОДА
АДАПТЕР
5. После проверки функционирования механизма не
забудьте поставить на прежнее место крышку
технического лючка.
ПРИМЕЧАНИЕ. При установке крышки ее передний
край следует вставлять под наклоном около 45°, так
чтобы лапки вошли в пазы корпуса счетчика.
