504522 29
Установка нескольких машин в ряд
Требования к вытяжной системе

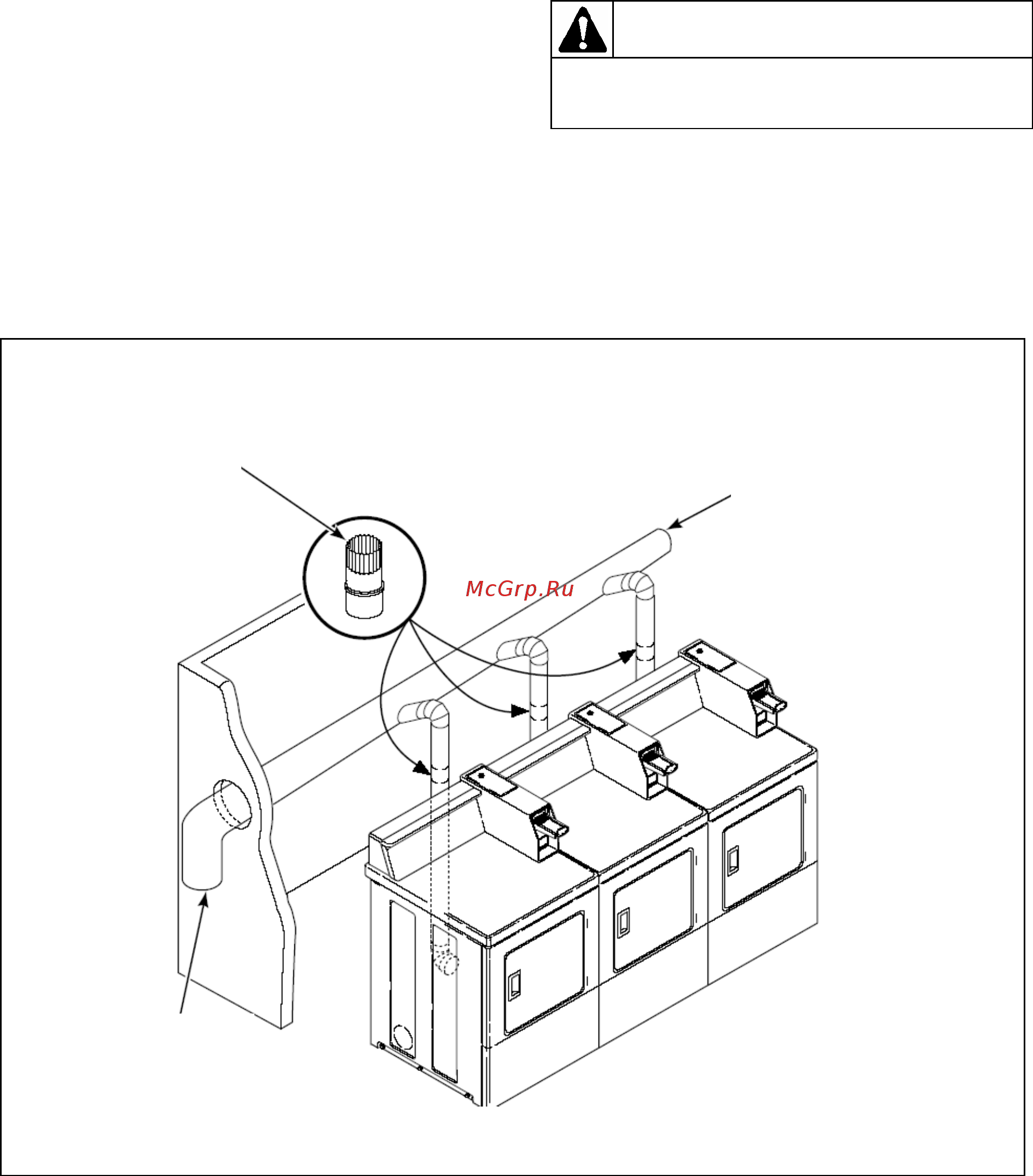

• На приведенной ниже иллюстрации показан
стандартный пример установки нескольких
сушильных машины в один ряд. Каждая машина
должна иметь свою собственную систему вытяжки,
объединенную в один магистральный воздуховод.
ВАЖНОЕ ЗАМЕЧАНИЕ! Статическое давление в
вытяжном воздуховоде не должно превышать
значение, приведенное на схеме на стр. 28.
Для
снятия показаний манометр помещают на вытяжной
воздуховод на расстоянии приблизительно 60 см от
машины, как показано на иллюстрации на стр. 28.
При измерении давления все сушильные машины
должны быть включены и подсоединены к
магистральному воздуховоду.
Установка вытяжной системы не отменяет обязанности
по очистке фильтра для улавливания пуха и пыли перед
каждой загрузкой машины. Регулярную чистку
внутренних элементов машины и вытяжного воздуховода
должны выполнять квалифицированные специалисты по
ремонту и обслуживанию.
ВНИМАНИЕ!
Во избежание поражения электрическим током
настоятельно рекомендуется отключить
электропитание перед чисткой оборудования.
ВАЖНОЕ ЗАМЕЧАНИЕ! ЗАПРЕЩАЕТСЯ создавать
препятствия для движения воздуха возле
воздухозабора, расположенного в нижней части
передней панели.
Белье, тряпки и другие подобные
предметы, сложенные перед машиной, будут
снижать напор воздуха, проходящего через барабан,
уменьшая эффективность сушки.
НА СХЕМЕ ИЗОБРАЖЕНЫ МОДЕЛИ
СО СЧЕТЧИКАМИ МОНЕТ
КОЛПАК ИЛИ ПЛАВНО
ЗАКРУГЛЕННОЕ КОЛЕНО
(НИКАКИХ КРЫШЕК И ЭКРАНОВ)
ДЛЯ ОЧИСТКИ ТРУБОПРОВОДА
ДОЛЖНА БЫТЬ
ПРЕДУСМОТРЕНА ЗАГЛУШКА
ЗАСЛОНКА ОБРАТНОЙ ТЯГИ
58786
(ПРИОБРЕТАТЬ У ПОСТАВЩИКА
ЗАПЧАСТЕЙ)
(продолжение следует)
