504522 10
Установка сушильной
машины . . .
Операция 1:

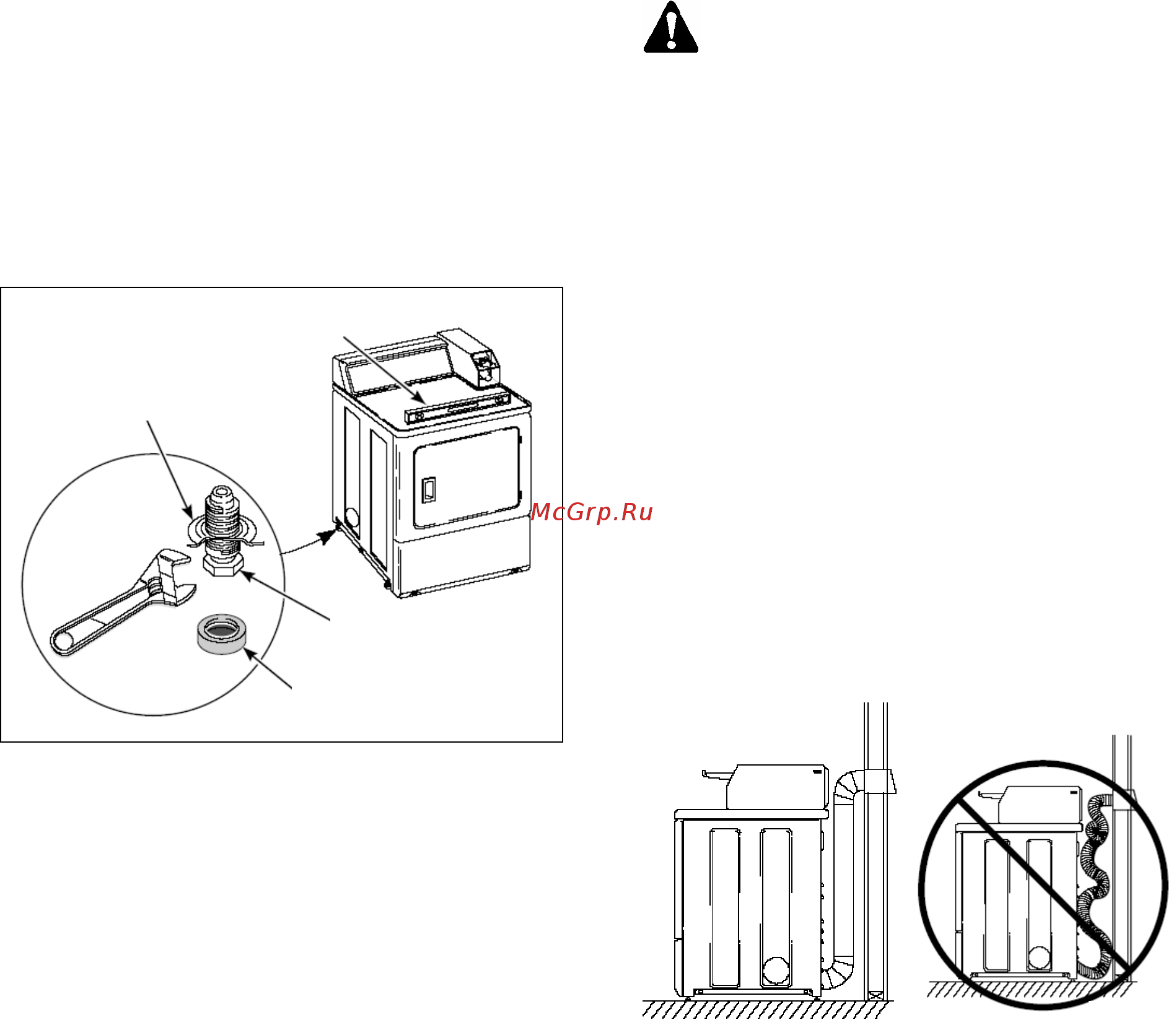

Установка машины и выравнивание опор
Более подробная информация приведена в разделе
"Требования к помещению".
Сушильную машину рекомендуется устанавливать перед
стиральной машиной. При таком расположении остается
место для установки вытяжного воздуховода.
На машину следует поставить регулируемые опоры. Они
при поставке находятся в комплекте принадлежностей.
Установив машину на выбранное место, отрегулируйте
опоры таким образом, чтобы машина стояла
горизонтально.
УРОВНЕМЕР
РЕГУЛИРУЕМАЯ
ОПОРА
РЕЗИНОВЫЙ
КОЛПАЧОК
ОСНОВАНИЕ
КОРПУСА
МАШИНЫ
Операция 2:
Подсоединение вытяжного воздуховода
Более подробная информация приведена в разделах
"Требования к помещению" и "Требования к вытяжной
системе".
ВНИМАНИЕ!
При сушке вещей в окружающем воздухе
накапливается горючий хлопковый пух. Поэтому во
избежание возникновения пожара и скопления
горючих газов НАСТОЯТЕЛЬНО рекомендуется
подключить машину к системе вытяжной
вентиляции.
Вытяжной трубопровод должен быть изготовлен из
металла и должен иметь жесткую конструкцию.
ЗАПРЕЩАЕТСЯ установка трубопроводов из
пластмассы и тонкой фольги. Машина должна
быть
расположена таким образом, чтобы длина вытяжного
воздуховода была минимальной.
Перед подключением машины к уже имеющемуся
воздуховоду его следует надлежащим образом очистить
от накопившейся грязи.
Воздуховод гибкой или жесткой металлической
конструкции должен иметь диаметр 10,2 см (4 дюйма).
Количество изгибов следует свести к минимуму. Все
соединения должны быть герметизированы при помощи
клейкой ленты для герметизации воздуховодов.
Неправильная установка воздуховода ведет к
прекращению действия гарантии.
ПРАВИЛЬНО
НЕПРАВИЛЬНО
ПРИМЕЧАНИЕ. Материалы для прокладки
воздуховода не входят в комплект поставки и
должны приобретаться заказчиком самостоятельно.
