504522 9
Подготовительные работы . . .

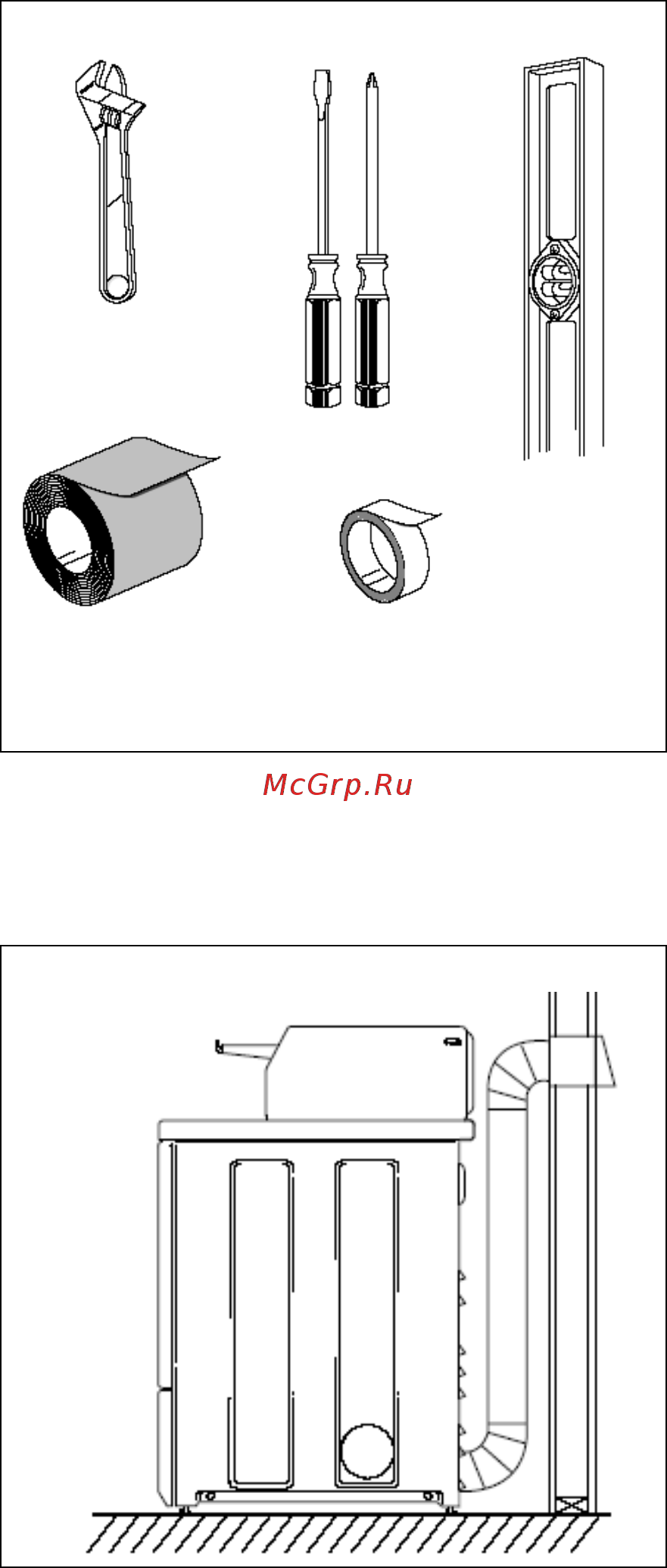

Инструменты
При выполнении стандартных работ по установке
потребуются следующие инструменты:
ТЕФЛОНОВАЯ
ИЗОЛЯЦИОННАЯ
ЛЕНТА
УРОВНЕМЕР
ОТВЕРТКИ
КЛЮЧ
ЛЕНТА ДЛЯ
ГЕРМЕТИЗАЦИИ
ТРУБОПРОВОДОВ
Вытяжной воздуховод
Воздуховод должен быть изготовлен из металла жесткой
конструкции и проведен по кратчайшему пути от
сушильной машины к вытяжному отверстию системы
вентиляции.
ПРИМЕЧАНИЕ. Более подробная информация
приведена в разделе "Требования к вытяжной
системе".
Электросеть
• ДЛЯ МАШИН С ЭЛЕКТРИЧЕСКИМ НАГРЕВОМ
Для питания используется однофазная сеть
переменного тока напряжением 120/240 или
120/208 В, частотой 60 Гц. Машина подключается к
сети при помощи 3- или 4-жильного шнура питания.
• ДЛЯ МАШИН С ГАЗОВЫМ НАГРЕВОМ
Для питания используется однофазная сеть
переменного тока напряжением 120 В, частотой 60
Гц. Машина подключается к поляризованной
розетке с тремя щелями под ножевые контакты,
заземленной в соответствии с установленными
правилами.
ПРИМЕЧАНИЕ. Более подробная информация
приведена в разделе "Требования к электросети".
Газоснабжение
Сушильная машина оснащена соединительным газовым
патрубком диаметром 3/8 дюйма ((нормальная трубная
резьба) для подключения к системе подачи природного
газа. Более подробная информация приведена в
разделе "Требования к системе газоснабжения".
Выбор места для установки
Машина должна быть установлена на прочном
основании в помещении с нормальной вентиляцией.
Более подробная информация приведена в разделе
"Требования к помещению".
