INSTALLATION
l Der Herd ist werkseitig an die Stromver-
sorgung mit Einphasen-Wechselstrom
(230V 1N~50 Hz) ausgelegt und ist mit
einem Anschlusskabel 3 x 1,5 mm
2
, 1,5 m
lang, mit Stecker mit Schutzkontakt aus-
gestattet.
l Die Anschlusssteckdose für die Elektroin-
stallation muss mit einem Erdungsbolzen
ausgestattet sein, und darf sich nicht über
dem Herd benden. Nach Aufstellung des
Herdes ist es erforderlich, dass die An-
schlusssteckdose für die Elektroinstallation
für den Nutzer jederzeit zugänglich ist.
l Vor dem Anschluss des Herdes an die
Steckdose ist zu prüfen, ob:
– die Sicherung und die Elektroinstallation
die Belastung durch den Herd aushal-
ten,
– die Elektroinstallation ist mit einem
wirksamen Erdungssystem ausgestat-
tet, welches die aktuellen Normen und
Vorschriften erfüllt,
– der Stecker leicht zugänglich ist.
Elektrischer Anschluss
(400V 3N~50Hz)
Wichtig!
Sollte die nicht trennbare Leitung beschädigt
werden, so soll sie, um einer Gefahr vorzu-
beugen, bei dem Hersteller, in einer Fach-
werkstatt oder aber durch eine qualizierte
Person ausgetauscht werden.
Elektrischer Anschluss
Hinweise für die Elektrofachkraft
Das Gerät ist für den Anschluss an Dreh- und
Wechselstrom (400V 3N~50Hz) ausgelegt.
Die Nennspannung der Heizelemente be-
trägt 230 V. Die Anpassung des Gerätes
für den Einphasenstrom (230 V) ist durch
entsprechende Überbrückung auf der An-
schlussleiste gemäß dem nachfolgenden
Schaltplan möglich. Als Netzanschlussleitung
ist ein entsprechend ausgelegter Leitungstyp
unter Berücksichtigung der Anschlussart und
Nennleistung des Herdes zu wählen.
Die Anschlussleitung ist in der Entlastungs-
einrichtung zu befestigen.
Achtung!
Es ist zu beachten, dass der Schutzleiter an
die Klemme der mit gekennzeichneten An-
schlussleiste angeschlossen werden muss.
Die Elektroinstallation des Herdes sollte mit
einem Notschalter ausgestattet sein, der im
Notfall das ganze Gerät vom Netz abschaltet.
Der Abstand zwischen den Arbeitskontakten
des Notschalters muss mind. 3 mm betra-
gen.
Vor Anschluss des Herdes an das Stromnetz
sind die Informationen auf Typenschild und
Schaltplan durchzulesen.

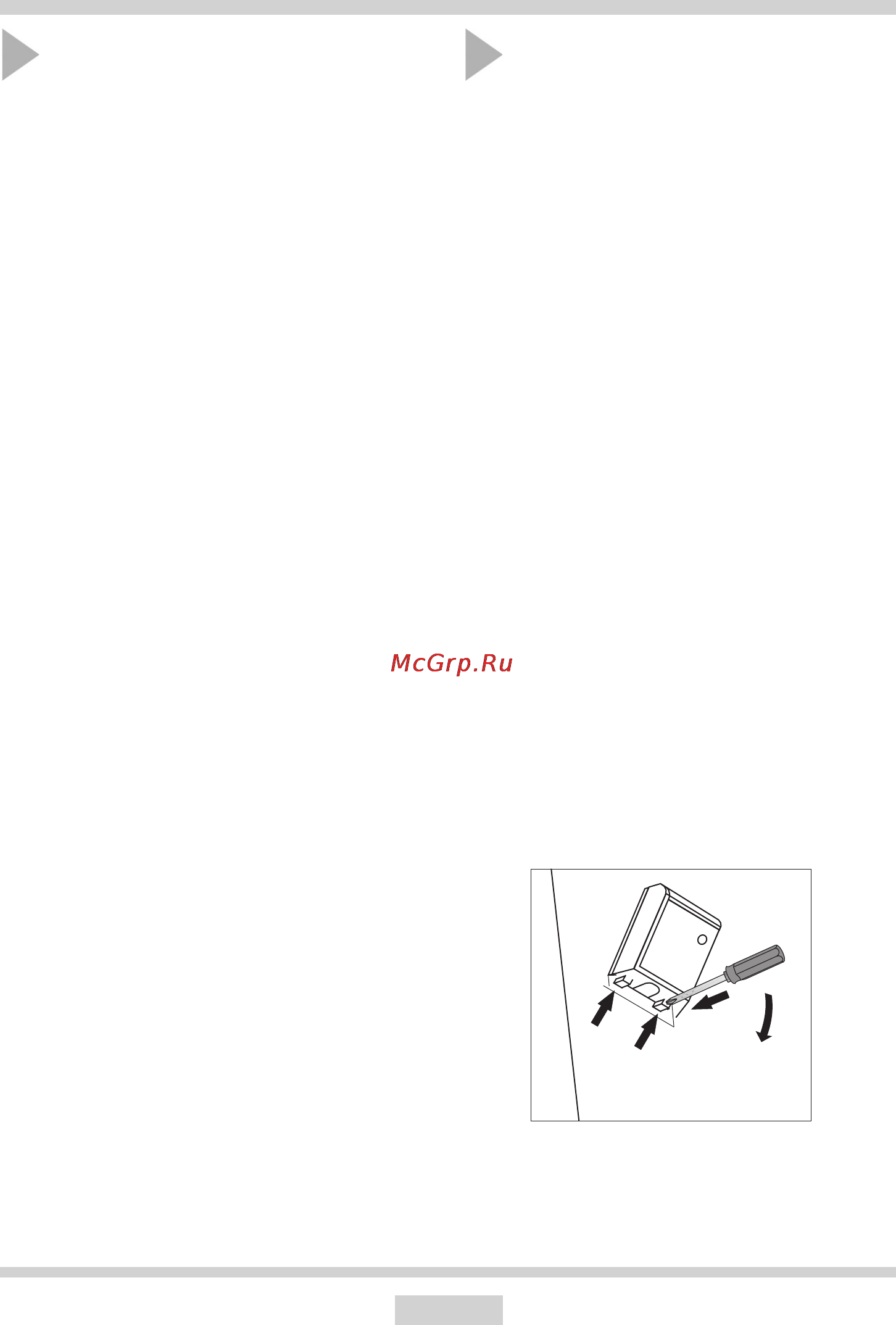

Anschlussdose öffnen: Zum Entriegeln
Schraubendreher ansetzen (1) und gering-
fügig nach unten bewegen (2).
2
1
