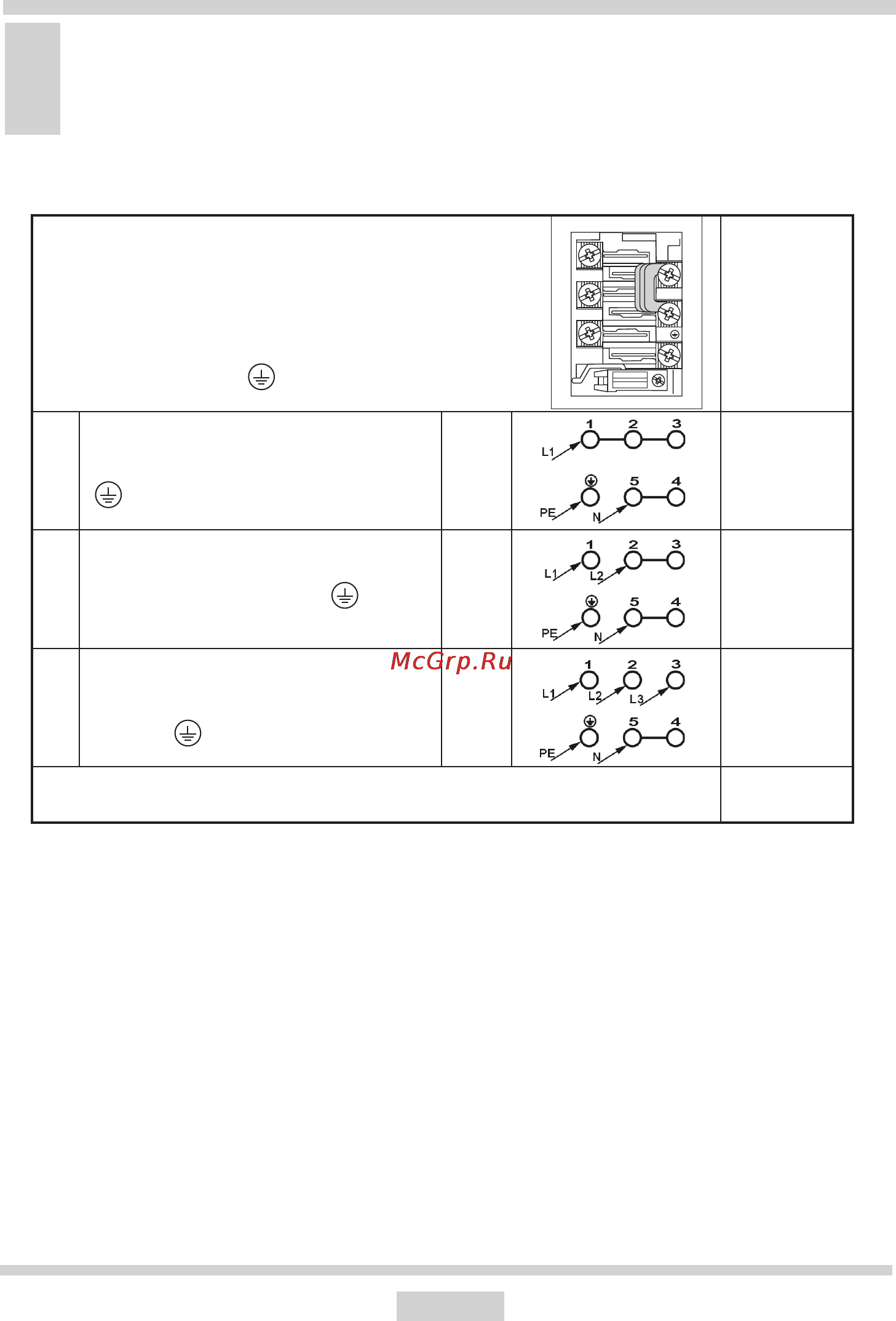

Anschluss-Schaltplan
Schema möglicher Anschlüsse
Achtung! Spannung der Heizelemente 230V.
Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter
vom Netz mit der Klemme PE verbunden werden.
Empfohlene Art
der Anschluss-
leitung
Bei 230V Netz Einphasenanschluss mit Be-
trieb snull. Brücken verbinden die Klemmen
1-2-3 sowie Klemmen 4-5 Schutzleiter auf
Bei 400/230 Netz Zweiphasenanschluss mit
Be trieb snull. Brücken verbinden Klemmen
2-3 so wie 4-5. Schutzleiter auf
Bei 400/230V Netz Dreiphasenanschluss mit
Be trieb snull. Brücken verbinden 4-5. Phasen
re ihen fol ge nach 1-2-3. Null auf 4-5, Schut-
zle iter auf
1.
2.
3.
1/N~
2/N~
3/N~
H05VV-F3G4
H05VV-F4G2,5
H05VV-F5G1,5
L1=R L2=S L3=T N=neutrale Leitung PE=Schutzleiter
INSTALLATION
Achtung!
Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektrofachkraft
erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nicht
autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an
der Elektroinstallation vornehmen.
