Die verwendeten Oberächenbrenner erfor-
dern keine Regulierung der Zuluft. Das rich-
tige Flammenbild besitzt deutliche Flammen-
kegel innerhalb der blau-grünen Bereiche.
Eine kurze und zischende Flamme oder eine
lange, gelbe und qualmende Flamme, ohne
klar eingezeichnete Flammenkegel zeugen
von schlechter Gasqualität in der Hausinstal-
lation oder einer möglichen Beschädigung
oder Verschmutzung des Brenners. Für die
Flammenprüfung ist der Brenner ca. 10 Mi-
nuten lang auf voller Flamme zu heizen und
danach der Drehregler auf Sparamme zu
stellen. Die Flamme sollte weder erlöschen
noch auf die Düse springen.
InstallatIOn
Achtung!
Eine Umstellung des Geräts auf eine
andere Gassorte als die, die in der
Herstellerangabe auf dem Typen-
schild des Herdes vermerkt ist, oder
der Kauf eines Herdes, der auf eine
andere Gassorte abgestimmt ist, als
die, die im Haushalt installiert ist, ge-
schieht ausschließlich auf Verantwor-
tung des Nutzers – Installateurs.
Austausch der Brenner-
düse – Düse mit dem
Sondersteckschlüssel
SW7 herausdrehen und
gegen eine für die neue
Gassorte entsprechende
Düse (siehe Tabelle) aus-
tauschen.
Achtung!
Nach Beendigung der Regulier-
arbeiten ist ein Aufkleber mit der
Bezeichnung der Gassorte, auf wel-
che der Herd jetzt abgestimmt ist,
anzubringen.
Abb.
DEFENDI-Hahn

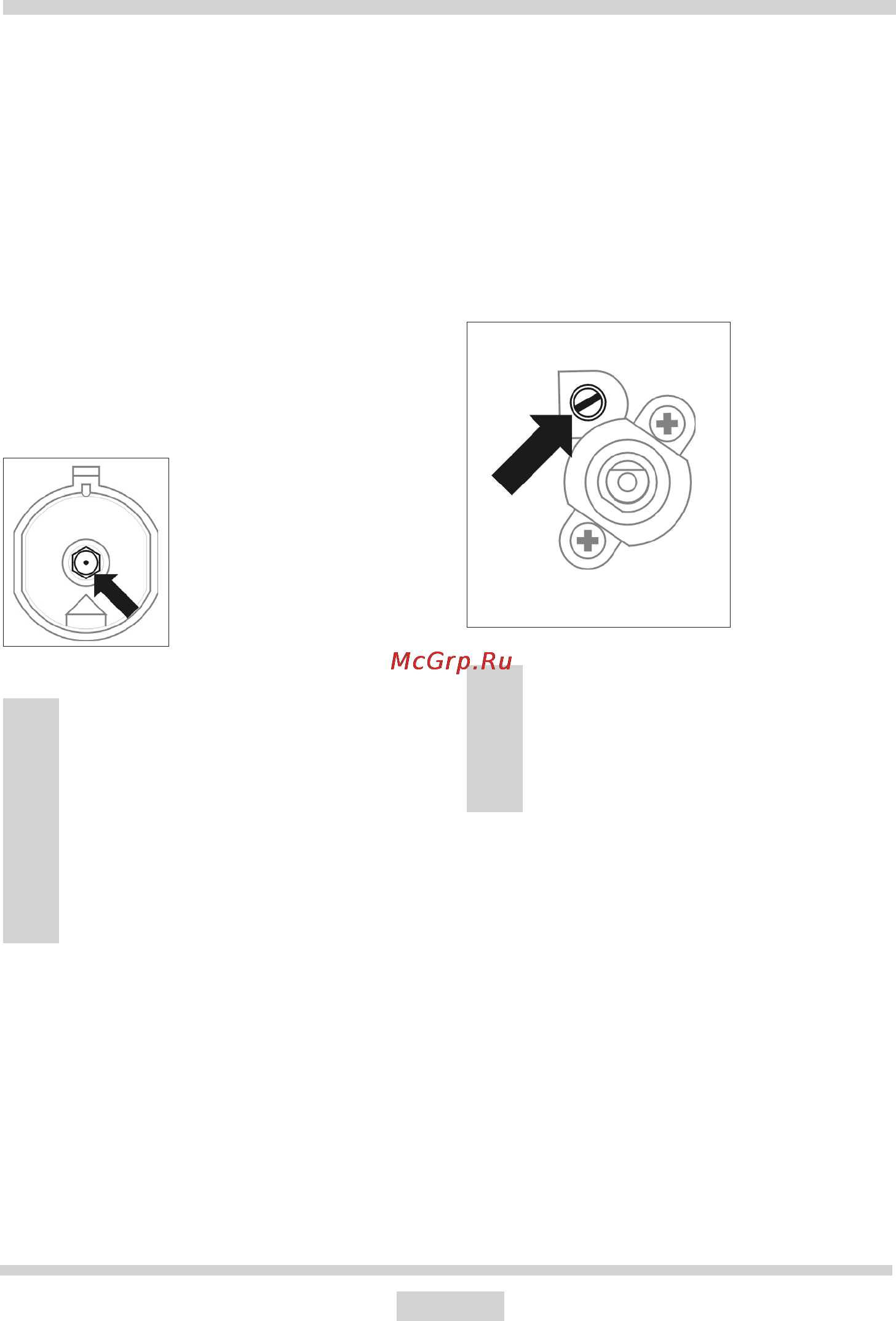

Herden mit Gasaustrittsschutz wird ein
entsprechender Spezialhahn verwen-
det (Abb.). Die Kalibrierung der Hähne
hat beim betriebenen Brenner in der
Sparammenstellung zu erfolgen, unter
Zuhilfenahme eines Regelschrauben-
drehers der Größe 2,5 mm.
