IT
MANUALE USO E MANUTENZIONE
43
IL CARRETTINO
ALLEGATO
428000521439

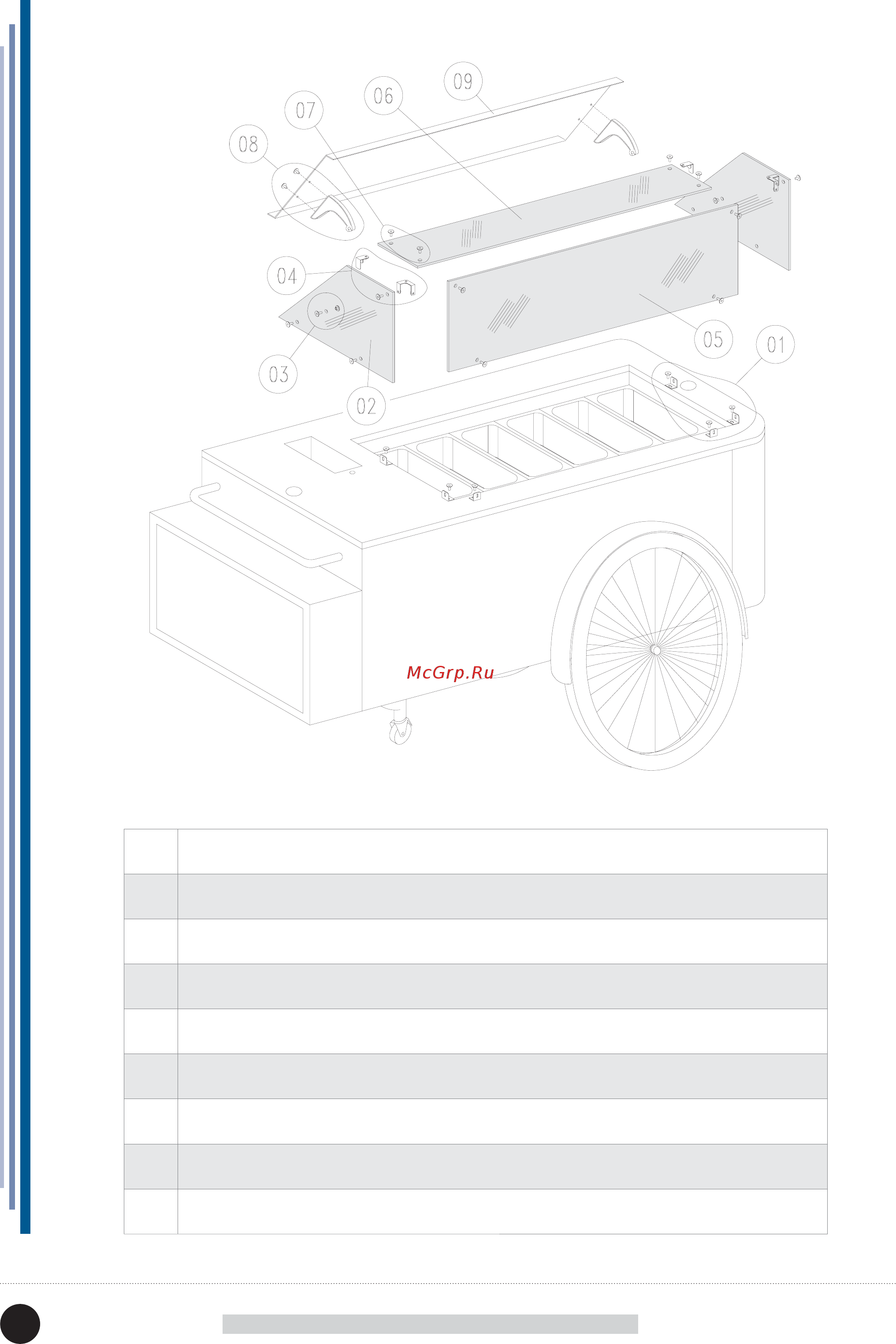

8 - SCHEMA MONTAGGIO CASTELLO VETRI “CLASSIC”
01
Appoggiare le squadrette di fi ssaggio vetri sul piano di servizio in corrispondenza dei rife-
rimenti fi lettati: bloccare con le viti in dotazione.
02
Appoggiare i vetri fi anco in corrispondenza delle squadrette laterali: bloccare con le viti in
dotazione.
03
Fissare ai vetri fi anco i nottolini per bloccare la ribalta.
04
Fissare ai vetri fi anco le squadrette per bloccare il vetro cappello.
05
Posizionare il vetro frontale sulle squadrette anteriori: bloccare con le viti in dotazione.
06
Appoggiare il vetro cappello sopra i vetri fi anchi e frontale.
07
Avvitare le viti sulle squadrette di bloccaggio.
08
Avvitare le staffe per la rotazione al corpo della ribalta.
09
Inserire la ribalta sui nottolini precedentemente fi ssati ai vetri fi anco.
