44
IT
IL CARRETTINO
MANUALE USO E MANUTENZIONE
ALLEGATO
428000521439

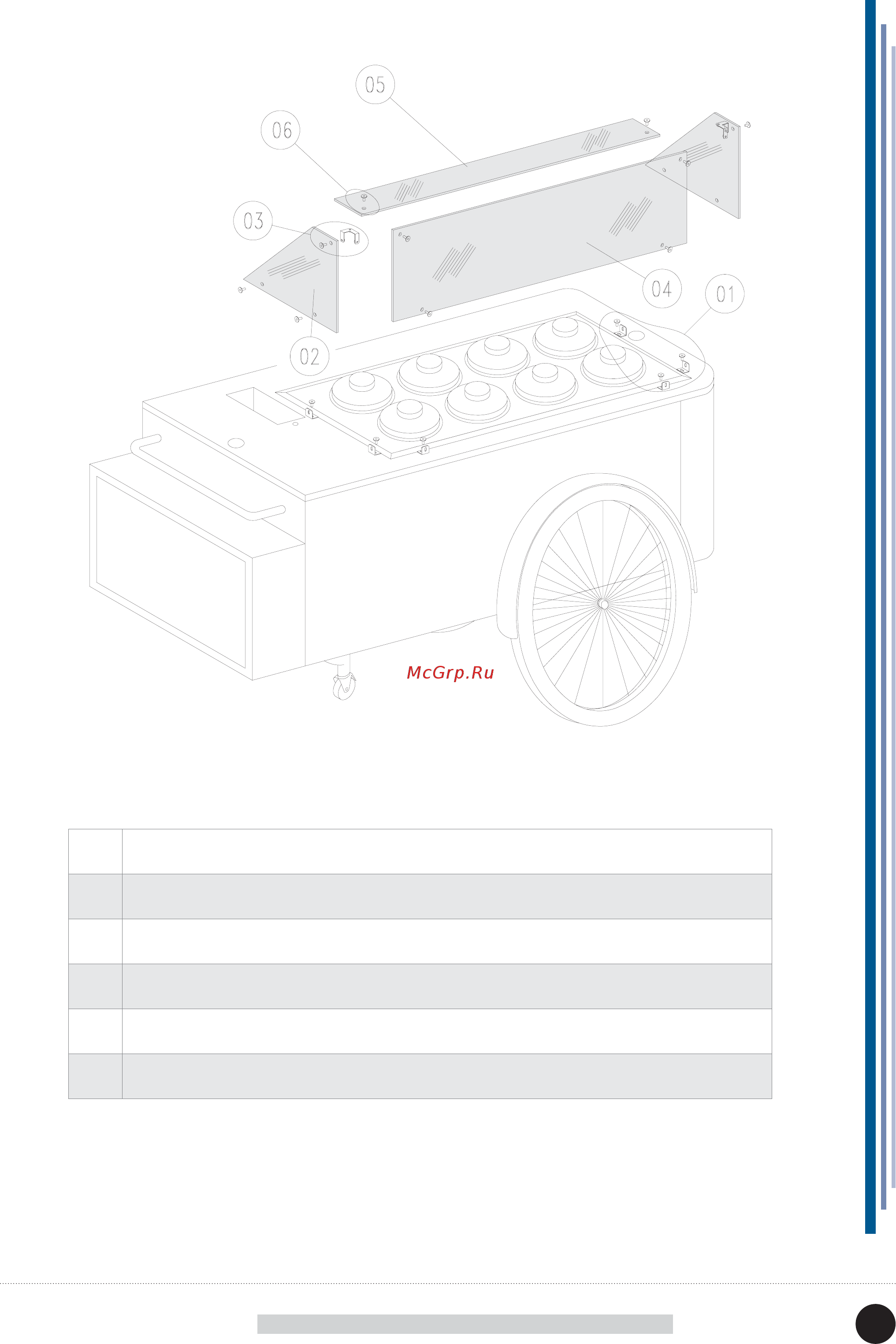

9 - SCHEMA MONTAGGIO CASTELLO VETRI “CARAPINE”
01
Appoggiare le squadrette di fi ssaggio vetri sul piano di servizio in corrispondenza dei rife-
rimenti fi lettati: bloccare con le viti in dotazione.
02
Appoggiare i vetri fi anco in corrispondenza delle squadrette laterali: bloccare con le viti in
dotazione.
03
Fissare ai vetri fi anco le squadrette per bloccare il vetro cappello.
04
Posizionare il vetro frontale sulle squadrette anteriori: bloccare con le viti in dotazione.
05
Appoggiare il vetro cappello sopra i vetri fi anchi e frontale.
06
Avvitare le viti sulle squadrette di bloccaggio.
